| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-CVN4600 |
| MOQ: | 1 cái |
| Giá: | Negotation |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 50 PC/tháng |

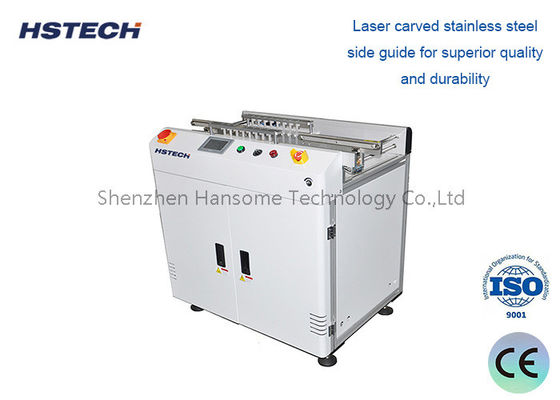

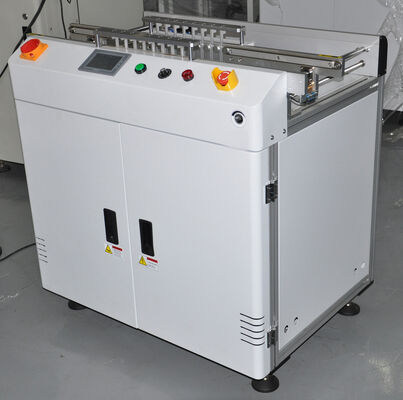

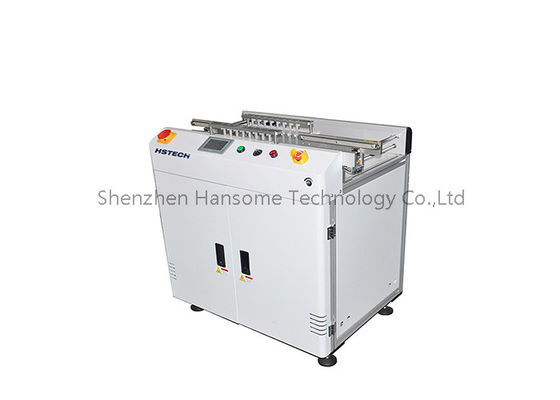

Băng tải loại bỏ mạch in lỗi điều khiển bằng PLC Mitsubishi khung nhôm cho dây chuyền sản xuất SMT, dỡ và phân loại bảng mạch lỗi
Giới thiệu sản phẩm
Băng tải loại bỏ mạch in lỗi (NG PCB Reject Conveyor) là thiết bị vận chuyển và phân loại tự động chuyên nghiệp được thiết kế đặc biệt cho dây chuyền sản xuất SMT, dây chuyền lắp ráp PCB và quy trình sản xuất điện tử. Tập trung vào chức năng cốt lõi là loại bỏ và chuyển giao tự động các bảng mạch lỗi, Băng tải loại bỏ mạch in lỗi này kết nối hoàn hảo với các máy kiểm tra AOI, máy dò SPI và thiết bị kiểm tra PCB ở thượng nguồn. Sau khi hệ thống phát hiện xác định các PCB lỗi NG, Băng tải loại bỏ mạch in lỗi sẽ tự động nhận, cô lập và vận chuyển các bảng mạch không đạt tiêu chuẩn đến khu vực thu gom được chỉ định, tách biệt hiệu quả các bảng mạch tốt và bảng mạch lỗi trong thời gian thực. Áp dụng cấu trúc khung nhôm tiêu chuẩn và hệ thống điều khiển thông minh PLC trưởng thành, Băng tải loại bỏ mạch in lỗi có hoạt động ổn định, độ chính xác phân loại cao và tự động hóa hoàn toàn, giải quyết các vấn đề về sai sót khi gắp thủ công, hiệu quả thấp và hư hỏng thứ cấp của PCB trong sản xuất truyền thống, đồng thời hiện thực hóa hoạt động loại bỏ bảng mạch NG thông minh và không người lái cho các dây chuyền sản xuất điện tử.
Tính năng
Thông số kỹ thuật
| Chức năng | Thiết bị này cung cấp chức năng chọn bảng OK và NG trên dây chuyền sản xuất SMT. Nó có thể được sử dụng khi cần kiểm tra trực quan PCB. PCB sẽ tiếp tục chạy, do đó không làm gián đoạn luồng PCB bình thường. |
| Chiều cao vận chuyển | 910±20mm |
| Hướng vận chuyển | T-P, hoặc P-T (tùy chọn) |
| Tốc độ vận chuyển | 0,5~20 m/phút hoặc chỉ định |
| Nguồn điện | AC100-230V, 50/60Hz, một pha |
| Thương hiệu PLC | Mitsubishi |
| Thương hiệu cảm biến | Sick |
| Thương hiệu bộ điều khiển | Meanwell |
| Công suất tiêu thụ | Tối đa 100VA |
| Áp suất khí | 4-6 bar |
| Tiêu thụ khí | Tối đa 10L/phút |
| Giao tiếp | SMEMA |
| Mẫu mã | HS-CVN350 | HS-CVN460 |
| Chiều dài PCB hiệu quả | 50*50~450*350mm | 50*50~550*460mm |
| Kích thước máy | 1000*690*930mm | 1000*800*930mm |
| Trọng lượng | 70kg | 90kg |
Ray vận chuyển
Điều khiển điện
Cấu trúc nâng
Ứng dụng điển hình
Tại sao chọn Băng tải loại bỏ mạch in lỗi của chúng tôi?
Không giống như các hệ thống loại bỏ cơ bản dựa vào bộ đẩy khí nén đơn giản với độ chính xác hạn chế, băng tải của chúng tôi có hệ thống điều khiển thông minh đồng bộ với thiết bị kiểm tra thượng nguồn để đảm bảo nhận dạng NG chính xác 100%. Thiết kế mô-đun cho phép bảo trì dễ dàng, với khả năng tiếp cận các bộ phận hao mòn mà không cần dụng cụ và vòng bi tự bôi trơn để có độ tin cậy lâu dài. Ngoài ra, giao diện HMI cung cấp dữ liệu sản xuất theo thời gian thực (ví dụ: tổng số bảng mạch đã xử lý, số lượng NG, tỷ lệ loại bỏ) để theo dõi chất lượng và tối ưu hóa quy trình.
Chúng tôi cũng cung cấp các cơ chế loại bỏ tùy chỉnh (loại lật, loại đẩy hoặc cánh tay robot), chiều dài băng tải mở rộng và các phiên bản tương thích phòng sạch cho các môi trường sản xuất nhạy cảm.
Sẵn sàng loại bỏ các bảng mạch lỗi khỏi dây chuyền SMT của bạn?
Ngừng lãng phí thời gian và tài nguyên vào việc xử lý các PCB bị lỗi. Băng tải loại bỏ mạch in lỗi của chúng tôi đảm bảo chỉ các bảng mạch đủ tiêu chuẩn mới được chuyển tiếp, giúp bạn tiết kiệm chi phí và bảo vệ danh tiếng thương hiệu của mình. Hãy liên hệ với chúng tôi ngay hôm nay để có kế hoạch tích hợp tùy chỉnh, bản demo trực tiếp hoặc báo giá cạnh tranh — hãy để chúng tôi giúp bạn xây dựng một dây chuyền sản xuất thông minh và hiệu quả hơn.
