Tốc độ cao SMT PCB Shuttle Conveyor PLC Control SMEMA Khả năng tương thích cho vận chuyển PCB

Băng tải tự động tốc độ cao SMT PCB PLC điều khiển thiết bị tương thích SMEMA để vận chuyển bảng mạch in liền mạch

Giới thiệu sản phẩm

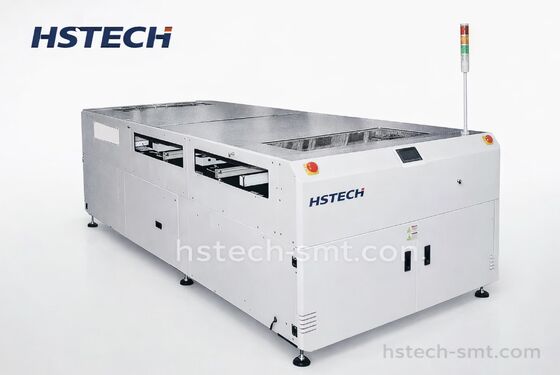

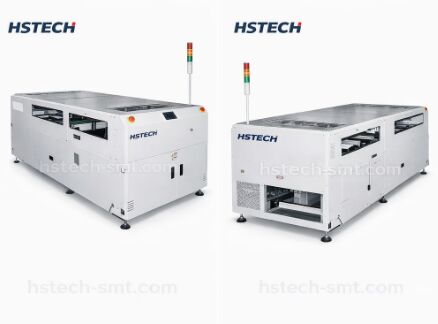

Băng tải PCB Shuttle là thiết bị xử lý PCB tự động chuyên nghiệp được thiết kế đặc biệt cho dây chuyền sản xuất SMT, chuyên dùng để đạt được việc chuyển bảng mạch in ổn định, hiệu quả và liền mạch giữa các trạm xử lý SMT khác nhau. Là một thiết bị phụ trợ cốt lõi cho dây chuyền sản xuất điện tử thông minh, Băng tải PCB Shuttle tự động này hoàn toàn phù hợp với các thiết bị SMT chính thống, giải quyết các vấn đề về kết nối, truyền tải và chuyển tiếp PCB trong quy trình sản xuất dây chuyền lắp ráp. Được trang bị giao diện SMEMA tiêu chuẩn và hệ thống điều khiển PLC thông minh, Băng tải PCB Shuttle thực hiện cấp liệu, vận chuyển và chuyển đổi shuttle PCB tự động hoàn toàn không người lái, kết nối hiệu quả máy in bột hàn, máy đặt linh kiện, lò reflow, máy dò AOI và các thiết bị SMT khác. Nó tương thích với nhiều loại PCB có kích thước và độ dày khác nhau, có tính linh hoạt cao, và là thiết bị quan trọng không thể thiếu để nâng cao mức độ tự động hóa và tính liên tục sản xuất của các dây chuyền sản xuất SMT hiện đại.

Tính năng chính

• Thiết kế bao kín an toàn mô-đun - Đảm bảo vận hành an toàn đồng thời duy trì cấu trúc nhỏ gọn
• Điều khiển PLC - Cung cấp khả năng điều khiển tự động chính xác để tăng cường độ tin cậy vận hành
• Động cơ bước & Băng tải chính xác - Cung cấp độ chính xác cao và chuyển động mượt mà để xử lý PCB nhất quán
• Điều chỉnh chiều rộng song song mượt mà - Cung cấp khả năng điều khiển linh hoạt để phù hợp với nhiều kích cỡ PCB khác nhau

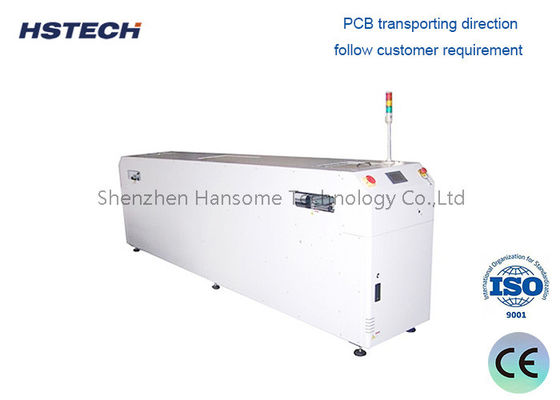

• Hướng vận chuyển tùy chỉnh - Hướng có thể điều chỉnh dựa trên yêu cầu cụ thể của khách hàng
• Bảng điều khiển màn hình cảm ứng - Giao diện người dùng trực quan để dễ dàng giám sát và điều chỉnh
• Màn hình đèn tháp ba màu - Chỉ báo trạng thái trực quan với đèn đỏ, vàng và xanh lá cây
• Tương thích SMEMA - Tương thích hoàn toàn với các tiêu chuẩn của Hiệp hội các nhà sản xuất thiết bị gắn bề mặt

Thông số kỹ thuật

Chức năng chính

Thiết bị này chuyển hướng luồng PCB đến các kênh khác nhau, cho phép chuyển đổi liền mạch giữa cấu hình 2 đường sang 1 đường hoặc 1 đường sang 2 đường. Hệ thống cung cấp khả năng định tuyến linh hoạt động để tối ưu hóa các hoạt động xử lý PCB.

Thông số kỹ thuật

• Chiều cao vận chuyển: 910±20mm
• Khoảng cách dịch chuyển: Tiêu chuẩn 2000mm hoặc tùy chỉnh
• Thời gian dịch chuyển: Tùy chỉnh dựa trên nhu cầu sản xuất
• Số lượng xe di chuyển: Xe đơn hoặc xe đôi (tùy chọn)
• Phương pháp dịch chuyển: Động cơ bước + băng tải
• Ray cố định: Ray thứ 1 và thứ 4 cố định để ổn định
• Hướng chuyển đổi: Trái-Phải hoặc Phải-Trái để cấu hình dây chuyền linh hoạt
• Chế độ chuyển đổi PCB: Tùy chọn 2 vào 1 ra, 1 vào 2 ra, hoặc 2 vào 2 ra
• Áp suất khí: 4-6 bar
• Độ dày PCB: Tối thiểu 0.4mm
• Tín hiệu: Tuân thủ SMEMA

Ứng dụng điển hình

• Cân bằng dây chuyền SMT: Thu hẹp khoảng cách thời gian chu kỳ giữa các máy pick-and-place tốc độ cao và các lò reflow hoặc trạm kiểm tra chậm hơn.
• Lắp ráp hai mặt: Đệm và chuyển PCB giữa quy trình đặt linh kiện mặt thứ nhất và mặt thứ hai.
• Sản xuất điện tử ô tô: Đảm bảo chuyển đổi ổn định các PCB khổ lớn cho sản xuất ECU, cảm biến và mô-đun nguồn.
• Lắp ráp điện tử tiêu dùng: Xử lý sản xuất số lượng lớn PCB điện thoại thông minh, máy tính bảng và thiết bị đeo được với thời gian ngừng hoạt động bằng không.
• Nhà thầu sản xuất (CEMs): Nhanh chóng thích ứng với các dự án khách hàng khác nhau với dung lượng bộ đệm và tốc độ truyền có thể điều chỉnh.

Tại sao chọn Băng tải PCB Shuttle của chúng tôi?

Không giống như các băng tải chuyển đổi cơ bản dựa vào chuyển động băng tải đơn giản mà không có khả năng đệm, băng tải shuttle của chúng tôi kết hợp chuyển đổi tốc độ cao với khả năng đệm thông minh để loại bỏ tình trạng ngừng dây chuyền do không khớp quy trình. Khung thép gia cố với chân chống rung đảm bảo hoạt động ổn định ngay cả ở tốc độ tối đa, trong khi thiết kế mô-đun cho phép bảo trì dễ dàng với khả năng tiếp cận các bộ phận hao mòn mà không cần dụng cụ. Giao diện HMI cung cấp dữ liệu thời gian thực về số lượng bảng mạch, thời gian chuyển đổi và trạng thái bộ đệm, cho phép người vận hành tối ưu hóa hiệu suất dây chuyền và xác định các sự cố tiềm ẩn trước khi chúng gây ra thời gian ngừng hoạt động.

Chúng tôi cũng cung cấp dung lượng bộ đệm tùy chỉnh, chiều dài băng tải mở rộng và các phiên bản tương thích phòng sạch cho môi trường sản xuất nhạy cảm.
