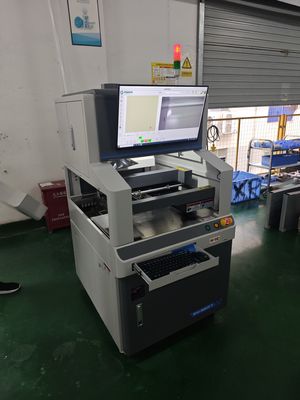

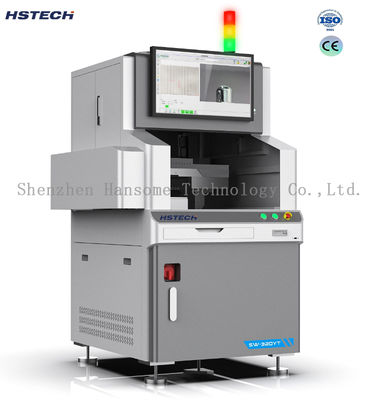

Máy hàn sóng chọn lọc ngoại tuyến phun chính xác cao cho sản xuất hàng loạt nhỏ DIP xuyên lỗ

Máy hàn sóng chọn lọc ngoại tuyến phun chính xác cao cho sản xuất hàng loạt nhỏ DIP xuyên lỗ

Tên thương hiệu:	HSTECH
Số mẫu:	SW‑320YT/450YT
MOQ:	1 cái
Giá:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Máy hàn sóng chọn lọc

Độ dày PCB:

0,8‑3 mm

Áp suất cung cấp không khí:

0,5‑0,7 MPa

Dung tích bể chứa thông lượng:

2 lít

làm nóng trước điện:

Hồng ngoại 1 KW

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

máy hàn sóng chính xác cao

robot hàn chọn lọc ngoại tuyến

sản xuất hàng loạt nhỏ DIP xuyên lỗ

Mô tả sản phẩm

Máy xả sóng chọn lọc cao độ chính xác cao cho sản xuất DIP nhỏ

Tổng quan sản phẩm

Máy hàn sóng chọn lọc ngoài tuyến HSTECH được thiết kế choLò kết hợp, lô nhỏ DIP nối nốiHệ thống tích hợp này kết hợp phun luồng, sưởi ấm trước hồng ngoại và hàn sóng chọn lọc trong một đơn vị nhỏ gọn duy nhất, cho phép khởi động sản xuất nhanh chóng mà không cần thiết bị tùy chỉnh.

Chỉ chiếm khoảng 1m2 không gian sàn, thiết bị tiết kiệm không gian xưởng có giá trị.dòng chảy, và điện. Máy cung cấp gần 100% thông qua lỗ Tin tỷ lệ thâm nhập với sản lượng hàn vượt quá 98%,cung cấp một giải pháp hàn PCBA xuyên lỗ hiệu quả về chi phí cho thiết bị điện tử ô tô, kiểm soát công nghiệp, và các ngành công nghiệp điện tử y tế.

Kiểm soát bởi mộtPC công nghiệp, máy hỗ trợ lập trình trực quan ngoại tuyến. Các nhà điều hành có thể hoàn thành lập trình trên máy tính văn phòng và nhập tập tin trực tiếp vào máy để sản xuất.Giám sát video thời gian thực và phát hiện cao độ sóng tự động đảm bảo các quy trình hàn có thể nhìn thấy và dễ dàng đưa vào sử dụng. nồi hàn hoàn toàn bằng titan cung cấp đặc biệt nóng chảy-nồi hàn chống ăn mòn với một thiết kế nhanh chóng tháo rời cho bảo trì thuận tiện.

Ưu điểm chính

Sản xuất linh hoạt, không cần thiết bị cố định:Hỗ trợ chuyển đổi nhanh cho nhiều sản phẩm. PCB với độ sạch an toàn có thể được hàn trực tiếp mà không cần chi phí công cụ tùy chỉnh để lấy mẫu sản phẩm mới.
Chi phí vận hành cực thấp:Khả năng nêm nêm 15KG chỉ tạo ra 0.2KG rác nêm mỗi ca 8 giờ. Hệ thống phun luồng kín loại bỏ chất thải bốc hơi luồng. Tổng tiêu thụ điện là 3.5KW giảm đáng kể mức sử dụng năng lượng so với hàn sóng truyền thống.
Chất lượng hàn cao hơn:Sản phẩm được sản xuất từ các loại sản phẩm khác nhau.Định tuyến tự động và đo chiều cao đảm bảo dòng chảy hàn ổn định với tỷ lệ thâm nhập lỗ 100% và hơn 98% năng suất. Bảo vệ N2 (99,999% độ tinh khiết) cung cấp các khớp hàn sáng với oxy hóa tối thiểu.
Hệ thống phun và hàn chính xác cao:Lumina gốc Nhật Bản 0,5 mm chính xác dòng phun vòi phun.phù hợp với các vòi phun chuyên dụng cho mỗi khớp để kiểm soát chính xác liều lượng luồng và thời gian hàn.
Phần mềm thông minh và giám sát trực quan:Chương trình dựa trên hình ảnh ngoại tuyến cho phép nhập đồ họa PCB để vẽ đường hàn.
Dấu chân nhỏ gọn & Bảo trì dễ dàng:Khu vực sàn khoảng 1m2 với nồi hàn phóng nhanh và hệ thống dây điện tập trung.

Thông số kỹ thuật

Thông số kỹ thuật	SW-320YT	SW-450YT
Kích thước PCB áp dụng	50 × 50 ~ 320 × 250 mm	50 × 50 ~ 450 × 400 mm
Độ dày PCB	0.8-3 mm; chiều dài chân <3 mm	0.8-3 mm; chiều dài chân <3 mm
Chiều cao của thành phần	Mặt trên < 100 mm / mặt dưới < 50 mm	Mặt trên < 100 mm / mặt dưới < 50 mm
Trọng lượng PCB tối đa (với các thành phần)	≤ 5 kg	≤ 5 kg
Thùng hàn	Hợp kim titan hoàn toàn, 15kg dung lượng, 1.8 kW sức mạnh	Hợp kim titan hoàn toàn, 15kg dung lượng, 1.8 kW sức mạnh
Năng lượng làm nóng trước	Hồng ngoại 1 KW	Hồng ngoại 1 KW
Tổng công suất	AC 220V, 3,5 kW	AC 220V, 3,5 kW
Nhu cầu nitơ	Độ tinh khiết 99,999%; Áp suất 0,5 MPa; tiêu thụ 20-30 L/min	Độ tinh khiết 99,999%; Áp suất 0,5 MPa; tiêu thụ 20-30 L/min
Công suất bể lưu lượng	2 L	2 L
Áp suất cung cấp không khí	00,5-0,7 MPa	00,5-0,7 MPa
Bút hàn bên trong Dia.	φ3-φ20 mm, hỗ trợ tùy chỉnh	φ3-φ20 mm, hỗ trợ tùy chỉnh
Hệ thống điều khiển	PC công nghiệp + (Windows OS)	PC công nghiệp + (Windows OS)
Chế độ lập trình	Chương trình hình ảnh trực tuyến / ngoại tuyến	Chương trình hình ảnh trực tuyến / ngoại tuyến
Trọng lượng máy	120 KG (bao gồm 15KG hàn)	150 KG (bao gồm 15KG hàn)
Chiều kích bên ngoài (với màn hình)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Ngành công nghiệp ứng dụng

PCBA kiểm soát công nghiệp, điện tử ô tô, thiết bị an ninh, điện tử y tế, mô-đun cung cấp điện, mô-đun truyền thông, lắp ráp lỗ nhỏ DIP và lấy mẫu sản phẩm mới.
