| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-P224 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

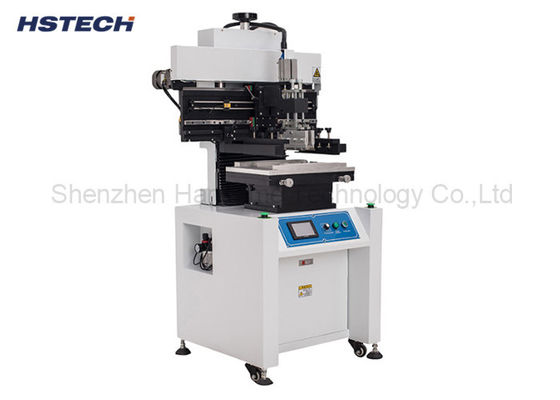

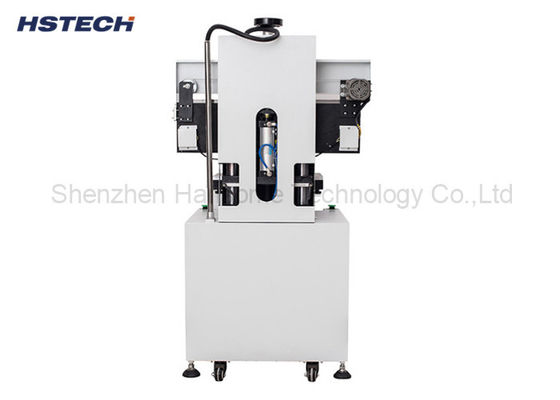

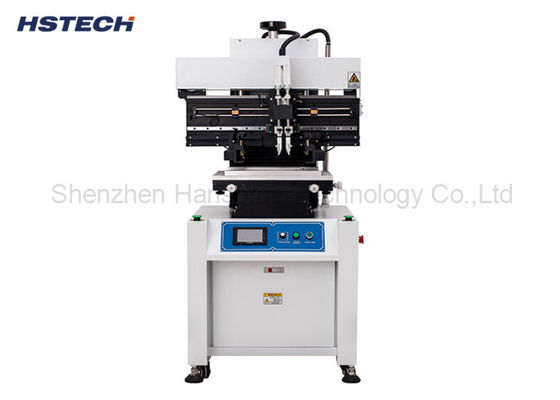

Hệ thống điều khiển PLC AC220V Semi-Automatic Solder Paste Printer Stainless Steel
Lời giới thiệu
Máy in bột hàn bán tự động này được sử dụng ở đầu dây chuyền sản xuất SMT, để in bột hàn bằng máy cạo.
Đặt PCB mà cần phải được in được cố định trên bảng định vị in,và sau đó in mảng hàn hoặc keo màu đỏ tương ứng thông qua lưới thép bằng các máy quét trái và phải của máy in, sau khi in, PCB sẽ được vận chuyển đến máy chọn và đặt hạ lưu thông qua máy vận chuyển.
Thông số kỹ thuật
| Mô hình | HS-P224 |
| Tên sản phẩm | Máy in stencil bán tự động |
| Kích thước tối đa PCB | 350x280mm |
| Kích thước bàn in | 500x320mm |
| Kích thước khung stencil | 470x370~750x550mm |
| Độ chính xác in | ±0,02mm |
| Độ dày PCB | 0.2~2.0mm |
| Tốc độ squeegee | 0-100mm/s |
| Độ chính xác lặp lại | ±0,02mm |
| Nguồn cung cấp điện | Đơn pha, AC220V/110V, 50/60Hz |
| Năng lượng máy | 100W |
| Áp suất không khí | 5-7kg/cm3 |
| Kích thước máy | 900*900*1680mm |
| Trọng lượng máy | Khoảng 300kg |
Đặc điểm
1Máy sử dụng hệ thống điều khiển PLC.
2. Máy được xây dựng trong mộtMột số 4 chữ số.
3. Xây dựng dọc, khung màn hình nâng lên và xuống dọc bằng điện, điều khiển đường truyền của đầu in trái và phải hành động bởi hướng dẫn tuyến tính.
4. khung màn hình có thể được điều chỉnh lên và xuống để đáp ứng độ cao khác nhau.
5. Định vị stencil bốn điểm, độ chính xác in phản ứng ± 0.02mm, khung stencil linh hoạt, có thể sử dụng stencil kích thước khác nhau.
6, Các squeegee có thể được điều chỉnh, thuận tiện cho thép không gỉ không chì, 200-350options.
7, Dùng ngón tay PIN linh hoạt để định vị PCB, có thể in PCB hai mặt.
8, màn hình cảm ứng LED có thể điều chỉnh tốc độ cào, cũng sử dụng HIWIN thương hiệu hướng dẫn tuyến tính chất lượng cao.
9, Các scraper bên trái và bên phải điều chỉnh sử dụng điều khiển chuyển đổi tần số, có thể thiết lập tốc độ in trên màn hình, đảm bảo tốc độ in là nhất quán,sau đó độ dày in đồng đều hơn.
