| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-288 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P,T/T,Western Union,MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |

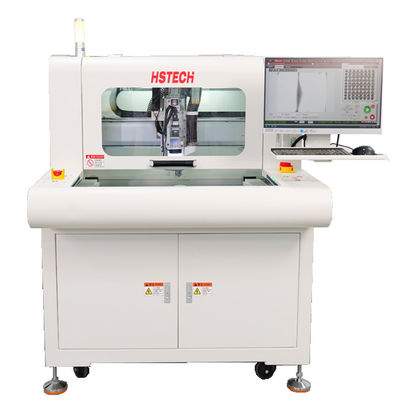

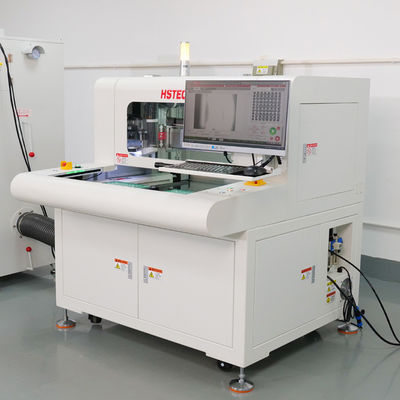

Máy cắt lớp PCB cắn chuột / Auto PCB Router với 60000 RPM Spindle
Máy cắt freza tự động Router, còn được gọi là máy cắt PCBA tự động, với bộ freza sấy khô trục tốc độ cao để cắt pcba mật độ cao và chất nền vật liệu khác.
Đặc điểm chính
1, điều khiển điện, không có nguồn khí.
2, Độ ổn định cao, bảo trì dễ dàng.
3, Hoạt động đơn giản, thời gian chuyển đổi ngắn.
4Thiết kế cho bảng PCBA cỡ nhỏ và trung bình.
Xác định
| Mô hình | NT1văn hóa | NT1văn hóa | RTvăn hóa |
| Cấu trúc | Một Spindle, nền tảng làm việc kép | Động cơ đúc kép, nền tảng làm việc kép | |
| Kích thước máy ((mm) | 1000*1200*1550 | 1200*1400*1550 | |
| Trọng lượng tổng | 700kg | 900kg | |
| Kích thước máy thu bụi ((mm) | 625*600*1600 | ||
| Phương pháp thu thập bụi | Bộ sưu tập đáy | ||
| Kích thước nền tảng làm việc | 300*400mm | 410*510mm | |
| Loại lái xe sân khấu | Nền tảng xoay kép, máy cắt tỉa chính xác với biến tần động cơ 3 pha | ||
| Hệ thống lái xe | Trục X/Y/Z được điều khiển bởi động cơ servo,trục W được điều khiển bởi biến tần động cơ ba pha | ||
| Routing Spindle | 5000 ~ 50000rpm, làm mát tự động | 5000 ~ 60000rpm, làm mát tự động | |
| Tốc độ cắt | 1-100mm/s | ||
| Độ chính xác cắt | ±0,05mm | ||
| Độ chính xác lặp lại | ±0,02mm | ||
| Tốc độ di chuyển của trục | 800mm/s | ||
| Hệ thống trục Z | Động vít, hướng dẫn kép | ||
| Bộ bộ định tuyến | Máy cắt mài,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | ||
| Kiểm soát thời gian sử dụng công cụ | Điều khiển chương trình phần mềm | ||
| Chức năng bảo vệ hoạt động | rèm ánh sáng an toàn | ||
| Cửa an ninh | Cửa tay | ||
| Cảnh báo lỗi | Vâng. | ||
| Phương pháp chương trình | Tự lập trình, máy ảnh được điều khiển bởi bàn phím và chuột | ||
Kích thước máy
Máy thu bụi chân không cực âm thanh
| Điện áp | 380V/50Hz |
| Sức mạnh | 2.2KW |
| Áp suất không khí | 1500Pa |
| Dòng không khí tối đa | 2800m3/h |
| ồn | < 77dB |
| Khẩu không khí | φ125mm |
| Hiệu suất bộ lọc | 99% |
| Vật liệu | chống nước và chống dầu |
| Chỉ số bộ lọc | 3-5μm |
| Số lượng | 1pcs |
| Loại bộ lọc | Bộ lọc áp suất tiêu cực |
| Chế độ không bụi | Bỏ tay |
| Công suất của thùng chứa bụi | 12L |
| Cấu trúc | 625x600x1160mm |

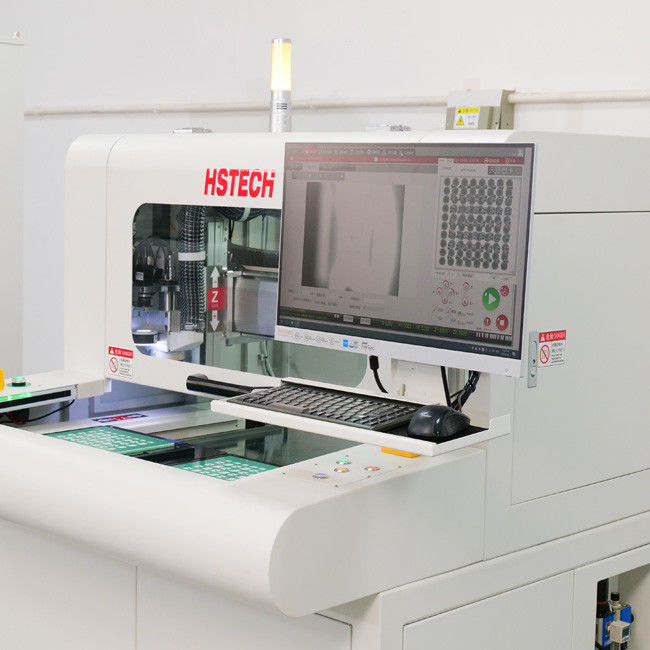

Chi tiết máy
High Speed Sycotec Đức thương hiệu Spindle
Windows7/10 phiên bản tiếng Anh hệ điều hành,đơn giản để gỡ lỗi và vận hành.
Hệ thống siêu thị giác
Với máy ảnh CCD tốc độ cao cho phép người dùng chỉnh sửa đường cắt dễ dàng với tính năng hiệu chuẩn tự động dẫn đến một hoạt động cắt rất chính xác.
Hệ thống di chuyển
Các trục X, Y và Z được làm bằng vít hướng dẫn quả bóng chính xác cấp mài và được điều khiển bởi động cơ AC servo, đạt được hiệu suất chuyển động tốt và ổn định,với tần số lên đến 1K Hz thời gian phản ứng tốc độ cao và bộ lọc giảm sốc tự động.
Bộ bộ định tuyến treo sáng tạo
Thiết kế của trục lái nằm ở trung tâm, và nô lệ ở cả hai bên, đảm bảo sự ổn định và chính xác,tạo ra một cấu trúc hài hòa và kích thước nhỏ gọn.(50% nhỏ hơn tiêu chuẩn công nghiệp).
Cấu trúc bàn làm việc xoay
Thiết kế bàn làm việc được điều khiển bởi một phân khúc mô-men xoắn kéo cao ((180 độ), cung cấp độ chính xác và ổn định hơn so với bàn làm việc máy động bằng xi lanh.Thiết kế bàn làm việc quay sáng tạo này cũng cho phép hoạt động đồng thời của các thuật toán cắt khác nhau trên cả hai bàn làm việc A và B, do đó giảm khả năng chuyển đổi không hoạt động và tối đa hóa năng suất.
Quản lý lưỡi
Cho phép thiết lập lưỡi cắt theo giai đoạn làm giảm đáng kể chi phí cho các vật liệu tiêu thụ.
Mái mài dễ thương
Máy cắt xay được điều khiển bởi một trục tốc độ cao với những lợi thế của một lực cắt giảm, độ chính xác cao, tiếng ồn thấp và phù hợp với tất cả các PCB cong, như đường tròn, đường thẳng, loại L hoặc U,hình vuông và hình cung.
Hệ thống chẩn đoán tự phục hồi
Hệ thống tự chẩn đoán cho phép dễ dàng khắc phục sự cố trong quá trình sản xuất và giảm thời gian ngừng hoạt động.
