| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-ARX-811 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

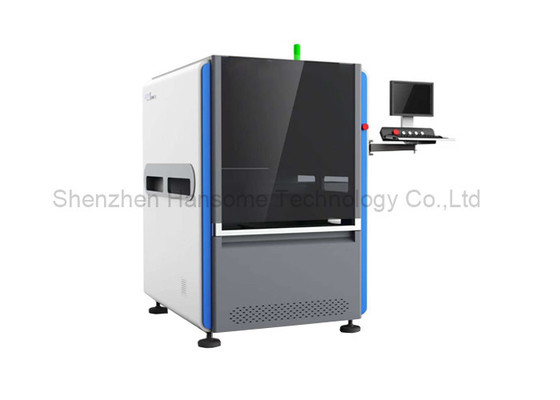

Máy Router PCBA In-line Giải pháp Định tuyến Hoàn hảo Không Cần Jig của Germany Sycotec Spindle
Giới thiệu
Máy này là một hệ thống router in-line hoàn toàn tự động, với bộ nạp và bộ dỡ cho dây chuyền kiểm tra ATE, trục chính tốc độ cao, lực căng thấp để cắt PCBA và đảm bảo độ chính xác và sạch sẽ.

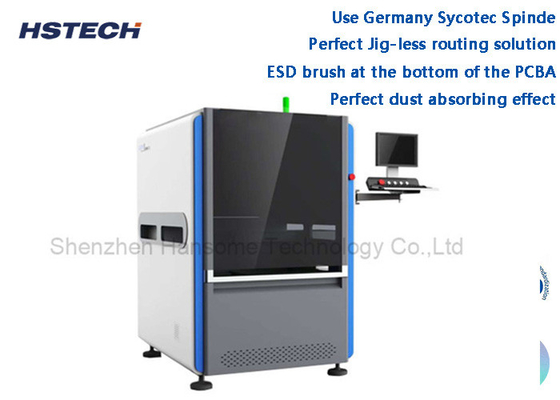

Tính năng
1, Sử dụng Trục chính Germany Sycotec, Tối đa 1000000 RPM và chức năng chuyển đổi dụng cụ tự động.
2, Bàn chải ESD ở dưới cùng của PCBA, có tác dụng hấp thụ bụi hoàn hảo.
3, Hệ thống CCD tuyệt vời với camera chụp ảnh, ống kính Moritex và nguồn sáng cấp độ đo lường, để hỗ trợ hiệu chuẩn, bù và định vị máy, với độ ổn định và khả năng chống nhiễu tuyệt vời.
4, Giải pháp định tuyến hoàn hảo không cần Jig, hỗ trợ kích thước PCB 20*20~350*350mm và thiết bị gắp có thể thực hiện tháo và lắp nhanh chóng, độ tin cậy cao và chi phí thấp.
5, Kho dụng cụ tiêu chuẩn với ba loại dụng cụ 3.175, mỗi loại có 10 chiếc bên trong. Với hệ thống kẹp và nâng chính xác, X1, Y1 và Z1 để chuyển đổi các dụng cụ.
6, Giải pháp dỡ hàng 1: PCBA sau khi cắt, sẽ được đặt lên băng tải ESD, sau đó vào dây chuyền kiểm tra hoặc lắp ráp. Giải pháp dỡ hàng 2: Với bộ phận dỡ hàng theo lô, kẹp sẽ đặt vào hộp khay.
7, Dao phay được dẫn động bởi trục chính tốc độ cao với những ưu điểm là giảm lực cắt, độ chính xác cao, tiếng ồn thấp và phù hợp với tất cả các hình dạng pcba, như hình tròn, đường thẳng, loại L hoặc U, hình vuông và hình cung.
8, Hệ thống phiên bản tiếng Anh Win7/Win10
| Model | ARM-710 | ARM-711 |
| Kích thước PCB tối đa | 350x350mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Có thể điều chỉnh | |
| Chế độ nạp | Ray dẫn hướng kiểu phân đoạn | |
| Điều chỉnh chiều rộng ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Kẹp ray dẫn hướng trên và dưới | |
| Hệ thống gắp | Hệ thống kẹp xoay 360 độ, 2 nhóm vòi hút chân không; tối đa 4 nhóm băng tải ESD/bộ phận chuyển tiếp bảng theo lô | |
| Trục chính/tốc độ cắt | 100.000 vòng/phút, thương hiệu Germany | 60.000 vòng/phút, thương hiệu Germany |
| Thay đổi dụng cụ tự động | Có | Không |
| Kiểm tra dao gãy | Có | Có |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0.05mm | |
| Bộ phay | φ0.8~φ3.0 xoay bên phải, cán thép vonfram | |
| Độ chính xác định vị lặp lại | ±0.02mm | |
| Tốc độ di chuyển tọa độ | 1000mm/s | |
| Loại tấm ra | Băng tải ESD / bộ phận chuyển tiếp bảng theo lô | |
| Thu gom chất thải | Lối ra qua đường ray | |
| Lập trình quy trình | Nhập bản vẽ GERBER / chương trình chỉnh sửa thông qua hệ thống trực quan | |
| Cung cấp khí | 5-8 kg/cm³ | |
| Nguồn điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1000x1300x1600 mm | |
| Trọng lượng | Khoảng 1000kg | |
Kích thước máy
Chi tiết
1, Thay đổi dụng cụ cắt tự động 2, Phát hiện dao gãy 3, Chế độ sản xuất tự động
4, Chức năng thống kê SPC và phù hợp với hệ thống ERP
5, Tùy chọn bộ thu gom bụi chân không chống cháy nổ và bộ theo dõi thể tích không khí
Hệ thống định tuyến PCBA hoàn hảo không cần Jig để cố định bảng, hỗ trợ kích thước pcb 20x20~350x350mm và thiết bị gắp có thể thực hiện tháo và lắp nhanh chóng, độ tin cậy cao và chi phí thấp.
Dỡ hàng in-line bằng băng tải ESD
Giải pháp dỡ hàng 1: PCBA sau khi tách, sẽ được đặt lên băng tải ESD, sau đó vào dây chuyền kiểm tra/lắp ráp.
Giải pháp dỡ hàng 2: Với bộ phận dỡ hàng theo lô ARM710-1, kẹp sẽ đặt vào hộp khay của ARM710.
