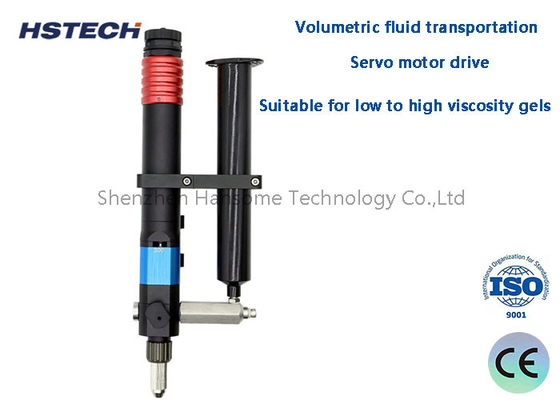

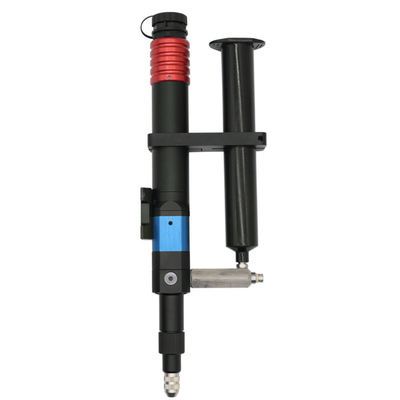

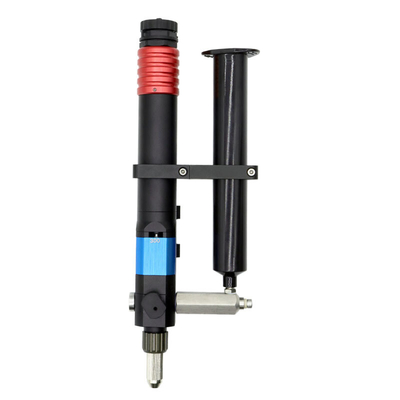

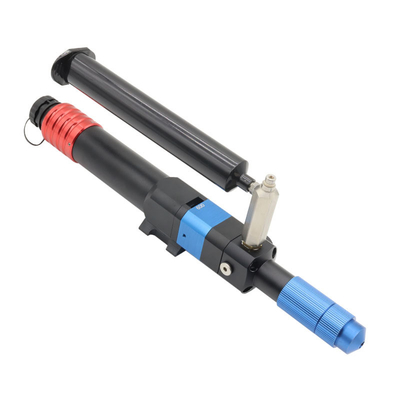

Volumetric vận chuyển chất lỏng Servo Motor Drive ống duy nhất van vít HS-300 HS-450 HS-600 HS-700

Volumetric vận chuyển chất lỏng Servo Motor Drive ống duy nhất van vít HS-300 HS-450 HS-600 HS-700

Giới thiệu về máy

Các van vít ống đơn là các sản phẩm đo và vận chuyển thể tích chính xác, phù hợp với nhiều trường hợp vận chuyển định lượng chính xác cao.Máy bơm vít đơn thành phần áp dụng thiết kế cấu trúc xoắn ốc, vít và stator là thiết kế tự niêm phong, vít quay trong khoang stator để nhận ra chức năng vận chuyển định lượng.và không ảnh hưởng đến đặc điểm của môi trường. Đồng thời có thể được đảo ngược thông qua các động cơ hút trở lại, dễ dàng để nhận ra sự phá vỡ kết dính, giải pháp hoàn hảo cho quá trình phân phối của nhỏ giọt, kéo vấn đề.

1.Vận chuyển chất lỏng theo khối lượng.

2- Động cơ phụ trợ.

3. Rotor xoắn ốc ngoại tâm thích hợp cho ứng dụng vi mô.

4.Stator với khả năng chống ăn mòn tuyệt vời.

5.Ventil phân phối nhẹ cho các ứng dụng phân phối ứng dụng vi mô.

6- Thích hợp cho gel độ nhớt thấp đến cao.

7.Sự sản xuất keo ổn định và độ chính xác phân phối cao.

8Không có vấn đề nhỏ giọt hoặc kéo.

Nguyên tắc hoạt động

1Hệ thống đo và điền khối lượng của van vít ống duy nhất (van vít một phần) dựa trên nguyên tắc piston vô hạn, với thiết kế chặt chẽ giữa rotor và stator,và rotor xoay bên trong lõi stator để đạt được việc cung cấp định lượng các chất lỏng cho các chất lỏng có độ nhớt thấp đến cao của chất lỏng.

2. Lòng lõi của mỗi ứng dụng dựa trên máy bơm đo truyền âm lượng có thể đảm bảo sự ổn định áp suất và đặc tính tuyến tính của máy bơm,xác định mối quan hệ giữa tốc độ bơm, thời gian và dòng chảy, do đó vật liệu không đổi có thể được đo bằng thời gian hoặc tốc độ quay của máy bơm.

3Từ độ nhớt thấp đến cao, chống mài mòn và chất lỏng đầy đủ rất nhạy cảm với cấu trúc, phân phối không bị ảnh hưởng bởi độ nhớt.

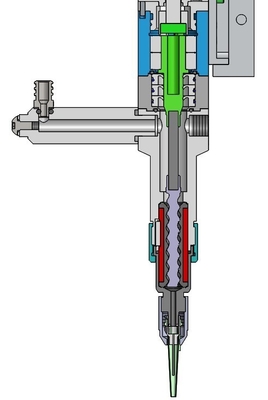

Stator và Rotor cho van vít
1. Trọng tâm stator được làm bằng FFKM, FKM, NBR, tùy chọn.Bề mặt được mài mịn sau khi mài xoáy để tăng độ hoàn thiện bề mặt caoCác lõi stator và nhà stator được đúc chết để đảm bảo độ chính xác của stator và rotor phù hợp.

2. Vật liệu của trục ổ là SUS304, bề mặt được mài mài mài sau khi CNC máy quay gia công để tăng bề mặt cao hoàn thiện (0.40).đảm bảo rằng vít sẽ không bị nghẹt thở với tốc độ quay cao của thanh truyền động (tốc độ tối đa có thể lên đến 2.2 vòng quay/giây).

3Vật liệu của vít là thép không gỉ nhập khẩu,bề mặt của nó được nghiền mịn sau khi xay bằng xoáy và sau đó được mạ bằng titan để tăng độ hoàn thiện bề mặt cao và khả năng mònVật liệu gốm cũng có sẵn.

4Sự kết hợp của rotor và stator tạo thành một không gian kín, và động cơ liên tục ép ra các hạt keo bằng cách xoay rotor để tạo ra hiệu ứng nhổ ổn định.

Thông số kỹ thuật

Đặc điểm và lợi thế của sản phẩm

Độ chính xác phân phối keo cao

Sử dụng ổ đĩa động cơ servo và cho ăn thanh vít lập dị, để chất kết dính có thể được sản xuất liên tục và ổn định.

Một loạt các độ nhớt keo và khối lượng nhổ

Điều chỉnh tốc độ động cơ và áp suất khí có thể được sử dụng để phân phối độ nhớt keo khác nhau và nhanh chóng thay đổi lượng bọt keo.

Không nhỏ giọt và kéo keo

Động cơ đảo ngược và hút lại, dễ dàng giải quyết vấn đề nhỏ giọt và kéo keo.

Khả năng thích nghi lớn của stator

Stator có khả năng chống ăn mòn trung bình và có tuổi thọ dài, làm giảm đáng kể chi phí sở hữu tổng thể của người dùng.

Kiểm tra khối lượng

Truyền tải thể tích thực sự, tốc độ dòng chảy không bị ảnh hưởng bởi thay đổi áp suất.

Áp suất đầu ra cao

Áp suất đầu ra bơm đơn ≥ 20bar

Các lĩnh vực ứng dụng

Ô tô, Điện tử, Hàng không vũ trụ, Năng lượng tái tạo, Công nghiệp thực phẩm, Dược phẩm, Công nghệ sinh học, in 3D
