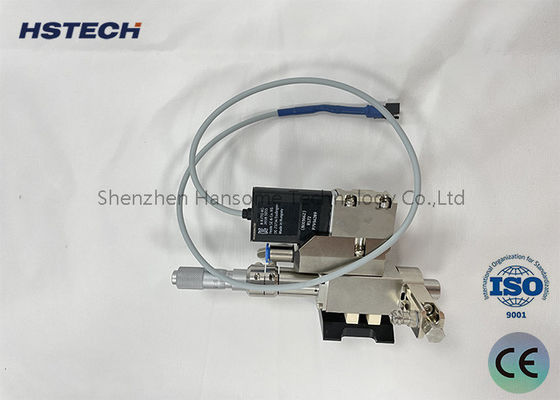

Van phun PUR thiết kế mô-đun HS-PF-PUR30CC Độ chính xác cao

Thiết kế PUR Jetting Valve HS-PF-PUR30CC cho độ chính xác cao Hot Melt Adhesive Non Contact Glue

Bảng giới thiệu sản phẩm

HS-PF-PUR30CC là một van phun PUR hiệu suất cao được thiết kế để phân phối chất kết dính nóng nóng chính xác trong SMT, PCBA, bao bì bán dẫn, lắp ráp LED,và sản xuất điện tử tiêu dùngNó hỗ trợ không tiếp xúc phun của PUR, kết dính nóng chảy, và các chất lỏng độ nhớt cao khác, giúp đạt được kích thước điểm nhất quán, chiều rộng đường ổn định,và hiệu suất gắn kết đáng tin cậy trong các dây chuyền sản xuất tự động.

Với một buồng dính nóng 30CC và thiết kế kiểm soát nhiệt độ tích hợp, van duy trì độ nhớt dính ổn định trong quá trình hoạt động liên tục.và biến động khối lượng do thay đổi nhiệt độ, làm cho nó phù hợp với việc phân phối tốc độ cao, đổ đầy, gắn cạnh, đập và đổ đầy và các ứng dụng gắn kết cấu trúc.

Nguyên tắc & Kiểm soát

1Van phun PUR bao gồm một mô-đun sưởi ấm trống, một mô-đun nắp áp suất, một mô-đun sưởi ấm vòi phun, một mô-đun đường dòng chảy, một mô-đun thân van và một mô-đun tiêu hao nhiệt.

2.Mô-đun sưởi ấm thùng mang thùng cũng như sưởi ấm một giai đoạn với nhiệt độ có thể điều khiển.

3Các module nắp áp suất niêm phong và áp suất trống và điều khiển áp suất đầu ra thông qua bộ điều khiển.

4Mô-đun phân tán nhiệt phân tán nhiệt và giảm tiếng ồn từ thân van.

5.The van tiêm piezoelectric áp dụng một thiết kế mô-đun, phần tiếp xúc với gel được thiết kế như là mô-đun chạy,và phần không tiếp xúc với gel được thiết kế như mô-đun thân van.

6. Mô-đun đường dòng chảy có thể được thay đổi để đáp ứng các yêu cầu phân phối trong các ứng dụng khác nhau.

7.Trình kính vòi phun theo chuỗi (từ 40μm đến 500μm).

8Các vòi phun được phân loại thành loại máy bay phẳng, loại kim và loại mở rộng.

9. Các mô-đun chạy cần phải được làm sạch thường xuyên trong một chất tẩy rửa siêu âm. Các con dấu không được ngâm trong dung môi hữu cơ. Các công cụ đặc biệt được yêu cầu để làm sạch vòi phun để ngăn ngừa hư hỏng vòi phun..

Máy điều khiển van phản lực

1. Màn hình cảm ứng điều khiển van tiêm và hệ thống phân phối piezoelectric, hỗ trợ giao tiếp MES, mạnh mẽ, an toàn và đáng tin cậy.

2Màn hình cảm ứng áp dụng chế độ điều khiển đồ họa, các thành phần của hệ thống phân phối và chức năng hiển thị điều khiển được hiển thị đồ họa, ngắn gọn và trực quan.

3Thiết bị sưởi ấm bằng vòi phun: vòi phun phải được sưởi ấm đến nhiệt độ phù hợp trước khi phân phối. Thiết bị sưởi ấm áp dụng chế độ sưởi ấm một giai đoạn.

4- Nhiệt tại vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.

Máy sưởi ấm bằng vòi và thùng

1Các vòi phải được làm nóng đến nhiệt độ thích hợp trước khi phân phối.

2- Nhiệt tại vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.

Thông số kỹ thuật

Ưu điểm

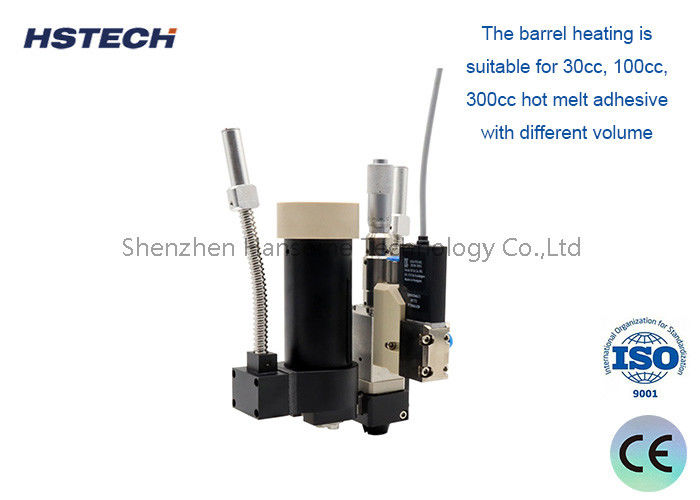

1.The thùng sưởi ấm là phù hợp cho 30cc, 100cc, 300cc nóng nóng chảy keo với khối lượng khác nhau.

2Thiết kế mô-đun, dễ thay thế các bộ phận, gỡ lỗi đơn giản, nhiều ứng dụng quy trình.

3. Khối lượng phun có thể chính xác đến 0,3nL, độ chính xác kết cấu điểm dính phun lên đến 98%.

4. Độ rộng đường tối thiểu 0,17mm, đường kính điểm tối thiểu 0,15mm của quá trình phun keo nóng chảy có thể được thực hiện.

5Có thể phù hợp với bất kỳ nền tảng chuyển động trên thị trường.

Các kịch bản ứng dụng

• Bộ SMT và PCBA
  Thích hợp cho việc cố định trước các thành phần, gắn kết cấu trúc và phân phối chất kết dính tại địa phương trên PCB và bảng PCBA.
• PUR Liên kết nóng chảy
  Được sử dụng cho các quy trình gắn kết đòi hỏi chất kết dính PUR nóng, chẳng hạn như niêm phong khung, gắn cạnh và cố định lắp ráp.
• Sản xuất điện tử tiêu dùng
  Lý tưởng cho điện thoại thông minh, máy tính bảng, thiết bị đeo, máy ảnh và các thiết bị điện tử nhỏ đòi hỏi phải đặt keo chính xác.
• Bộ LED và mô-đun chiếu sáng
  Hỗ trợ phân phối keo cho các mô-đun LED, thanh đèn, thùng tản nhiệt và cố định thành phần quang học.
• Bao bì bán dẫn và chip
  Có thể được áp dụng trong quá trình nhét, đập và nhét, niêm phong cạnh và đóng gói bảo vệ.
• Điện tử ô tô và PCBA công nghiệp
  Giúp cải thiện sự nhất quán liên kết cho bảng điều khiển, mô-đun cảm biến, mô-đun năng lượng và các tập hợp đáng tin cậy cao.

Tại sao chọn van phản lực HS-PF-PUR30CC của chúng tôi

• Đặc biệt cho các ứng dụng PUR và nóng chảy nóng
  Van được thiết kế để xử lý chất kết dính độ nhớt cao nóng, làm cho nó phù hợp với các quy trình phân phối PUR đòi hỏi.
• Chất lượng phun ổn định
  Thiết kế đường dẫn nhiệt và dòng chảy tích hợp giúp duy trì sự ổn định của chất dính, giảm dây, nhỏ giọt và khối lượng chấm không nhất quán.
• Bảo vệ quá trình không tiếp xúc
  Phân phối phun giảm thiểu tiếp xúc vòi với mảnh làm việc, giúp bảo vệ các thành phần nhạy cảm và bề mặt không bằng phẳng.
• Tích hợp dễ dàng vào các đường dây tự động
  Có thể được gắn trên các nền tảng phân phối tiêu chuẩn và được điều khiển thông qua bộ điều khiển phân phối hoặc hệ thống tự động hóa.
• Công suất thực tế 30CC
  Phòng 30CC cân bằng thời gian hoạt động liên tục và dấu chân thiết bị, hỗ trợ sản xuất hiệu quả mà không cần nạp thường xuyên.
• Thiết kế dễ bảo trì
  Các thành phần mô-đun cho phép làm sạch dễ dàng hơn, thay thế vòi phun và bảo trì hàng ngày, giúp giảm sự gián đoạn sản xuất.
• Hỗ trợ kỹ thuật có sẵn
  Chúng tôi có thể giúp xác nhận vòi phun phù hợp, cài đặt nhiệt độ, điều khiển phù hợp, và các thông số quy trình theo loại keo và ứng dụng của bạn.

Liên hệ với chúng tôi để xin báo giá

Nếu bạn cần một van phun PUR đáng tin cậy để phân phối chất kết dính nóng chảy, HS-PF-PUR30CC có thể là một lựa chọn mạnh mẽ cho các ứng dụng gắn kết tự động và phân phối chính xác.

Vui lòng chia sẻ loại keo, độ nhớt, kích thước chấm hoặc chiều rộng đường cần thiết, tốc độ phân phối, nhiệt độ làm việc và yêu cầu giao diện máy.Chúng tôi sẽ giúp đề xuất một cấu hình phù hợp và cung cấp một báo giá phù hợp.
