| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F318 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |

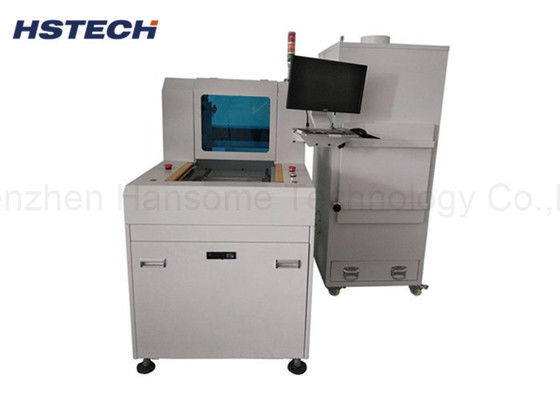

Máy định tuyến PCB đơn nền tảng kích thước nhỏ chuột cắn tự động
Thiết lập máy
Máy định tuyến PCB tự động nền tảng duy nhất này là một bộ định tuyến PCB hiệu quả chi phí, kích thước nhỏ, tiết kiệm nhiều không gian, phù hợp với các nhà máy nhỏ.
Máy này có đầy đủ các chức năng, cũng được trang bị bộ thu bụi.
Nguyên tắc hoạt động
Sử dụng máy tính để lập trình, và máy cắt mài tốc độ cao làm việc theo các chương trình.
Ưu điểm so với máy tách PCB truyền thống
1, Bảo vệ tốt các PCB, tránh vỡ thiếc và thiệt hại cho các thành phần gây ra bởi uốn cong bằng tay.
2, căng thẳng lực cực thấp, tránh căng thẳng được tạo ra cơ học bằng cách sử dụng đấm hoặc uốn cong.
3, Thích hợp cho việc cắt tất cả các loại bảng PCB cong.
Đặc điểm chính
1, Max 40000rpm tốc độ cao đường dẫn trục.
2, bảng điều khiển lựa chọn ngôn ngữ hoạt động tiếng Trung và tiếng Anh.
3, Windows hoạt động, vị trí thủ công hoặc nhập tập tin.
4, phát hiện CCD.
5, bao gồm bộ thu bụi bên ngoài.
6, Thích hợp để tách tất cả các loại PCB cong.
Xác định
| Mô hình | RM-F318 | ||
| Cấu trúc | Một Spindle, một nền tảng | ||
| Kích thước máy ((mm) | 740*835*1240mm | ||
| Trọng lượng tổng | 550kg | ||
| Kích thước máy thu bụi ((mm) | 700*600*1200mm | ||
| Phương pháp thu thập bụi | Bộ sưu tập đáy | ||
| Kích thước nền tảng làm việc | 350*400mm | ||
| Định vị PCB | Thiết bị gắn, ngón tay chức năng | ||
| Hệ thống lái xe | Trục X/Y/Z được điều khiển bởi động cơ servo,trục W được điều khiển bởi biến tần động cơ ba pha | ||
| Routing Spindle | Max40000rpm | ||
| Tốc độ cắt | 1-100mm/s | ||
| Độ chính xác cắt | ±0,05mm | ||
| Độ chính xác lặp lại | ±0,02mm | ||
| Tốc độ di chuyển của trục | 800mm/s | ||
| Hệ thống trục Z | Động vít, hướng dẫn kép | ||
| Bộ bộ định tuyến | Máy cắt phay,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | ||
| Kiểm soát thời gian sử dụng công cụ | Điều khiển chương trình phần mềm | ||
| Máy thu bụi | 2.2Kw,380V | ||
| Áp suất không khí thu bụi | 4-6KG/cm3 | ||
| Lập trình | Chương trình trực tuyến | ||
| Chức năng chỉnh sửa | Đường thẳng, đường cong, vòng tròn, vòng cung | ||
| Cửa an ninh | Cửa tay | ||
| Cảnh báo lỗi | Vâng. | ||
| Phương pháp chương trình | Tự lập trình, máy ảnh được điều khiển bởi bàn phím và chuột | ||
Thông số kỹ thuật máy thu bụi
| Kích thước | 700*600*1200mm |
| Sức mạnh | 2.2KW, 3HP, AC380V |
| ồn | < 200dB |
| Kích thước không khí vào/ra | 6 inch/8 inch |
| dây điện | 5 x 2.5² |
| Bộ lọc | 16pcs |

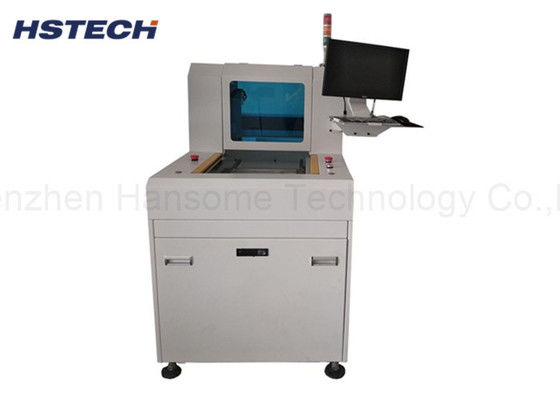

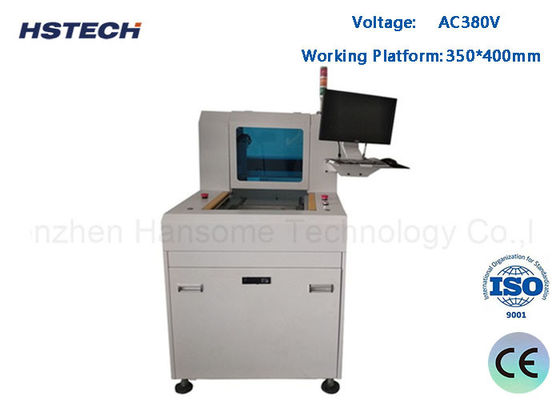

Chi tiết máy
