| Tên thương hiệu: | HSTECH |
| Số mẫu: | CM-610 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

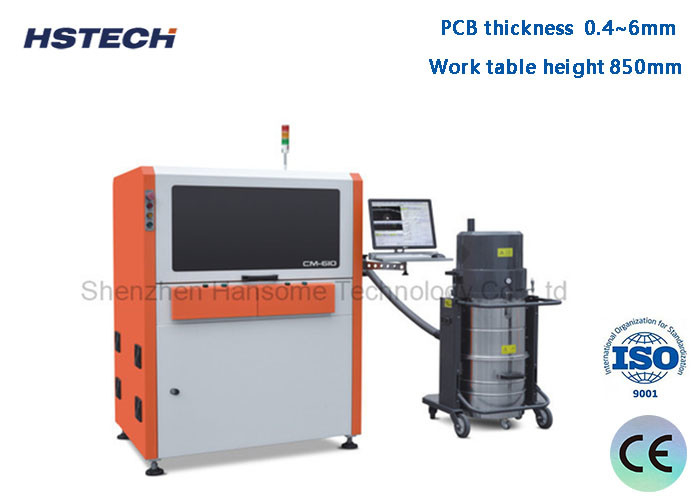

Máy định tuyến PCBA phân tách bảng pin pin đơn
Lời giới thiệu
AMáy định tuyến PCBAlà một bộ thiết bị chuyên dụng được sử dụng trong ngành sản xuất điện tử để cắt, cắt và định hình các tập hợp bảng mạch in (PCBA).Máy này rất cần thiết trong sản xuất các thiết bị điện tử, cho phép các nhà sản xuất tạo ra các hình dạng chính xác và phức tạp từ PCB trong khi đảm bảo chất lượng và độ chính xác cao.và lợi thế của máy định tuyến PCBA.
Đặc điểm
1, Milling loại PCB Router với độ chính xác cao và độ sạch cao, nền tảng làm việc song song kép và pin single.
2, Bức chân thấp, nền tảng loại ngăn kéo được thiết kế để tránh ô nhiễm phòng sạch.
3, Lắp ráp bụi phía trên với hiệu quả cao hơn so với phía dưới, và tiếng ồn thấp hơn.
4, Thiết kế nền tảng kép, dễ vận hành và bảo trì.
5, Ứng dụng cho 350 * 350mm pcba, kích thước lớn hơn có thể được tùy chỉnh.
6, nâng cấp với robot để nhận ra chức năng inline.(lựa chọn)
Thông số kỹ thuật
| Mô hình | CM-610 | CM-610max |
| Kích thước tối đa PCB | 350x350mm | 450x450mm |
| Kích thước PCB tối thiểu | 5x5mm | |
| Độ dày PCB | 0.4~6mm | |
| Chiều cao bàn làm việc | 850mm | |
| Chế độ tải | Nạp và thả bằng tay | |
| Định vị PCB | Máy ngón tay hoặc giọt từ tính | |
| Vòng cắt/tốc độ | Sycotec, sản xuất tại Đức, 5000-60000 rpm | |
| Loại làm mát | Loại tự làm mát | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ cắt | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0,8 ~ φ3,0 xoay phải, thép tungsten | |
| Độ chính xác định vị lặp lại | ±0,02mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Lập trình thủ tục | GERBER vẽ nhập hoặc chỉnh sửa thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8KG/cm3 | |
| Nguồn cung cấp điện | AC380V±5%, 50/60Hz,3KW | |
| Kích thước máy | 1250*1000*1650mm | 1350*1100*1650 |
| Trọng lượng máy |
Khoảng 900kg
|
|
Kích thước máy
Chi tiết máy

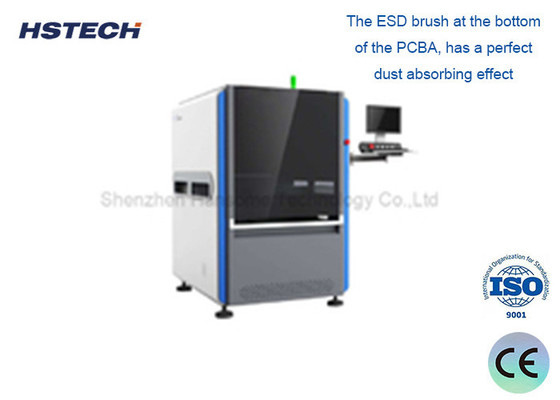

Hệ thống Super Vision ((Được trang bị máy ảnh hình ảnh công nghiệp Đức và ống kính Moritex thương hiệu Nhật Bản) và thiết bị thu bụi bên trên bàn chải ESD.
Hệ thống cắt tích hợp ((Cắt bằng giàn hoặc ngón tay từ tính) và mã PIN ngón tay từ tính ((thiết kế bằng sáng chế)
Hệ thống cắt đáng tin cậy ((Sử dụng trục Đức Sycotec và đảo chiều tần số),Win7/Win10 hệ thống phiên bản tiếng Anh.
