| Tên thương hiệu: | HSTECH |
| Số mẫu: | ARX-811 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, D/P |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

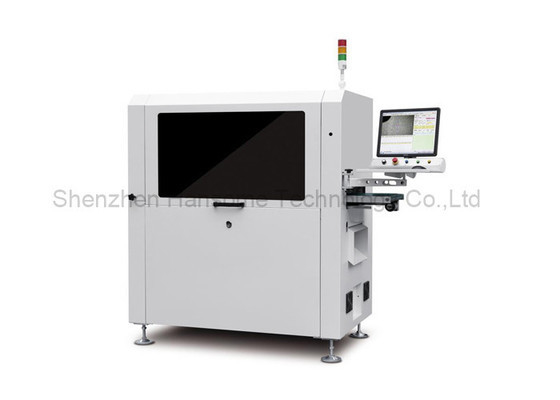

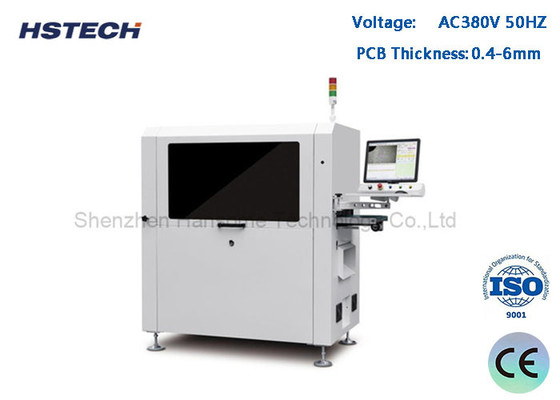

Đức Spindle Vacuum Pick PCB Depaneling Router Machine với bộ thu bụi
Lời giới thiệu
Máy này là một máy định tuyến PCBA tự động, sử dụng cây cắt tungsten thép như công cụ đâm, làm việc với vật cố định tùy chỉnh để sửa PCBA,cũng làm sạch bụi với một bộ thu bụi sau khi cắt, đai ESD để vận chuyển đến thiết bị hạ lưu.
Đặc điểm
1, Vacuum chọn và đặt PCBA.
2, cắt đáy.
3, cắt nền tảng đôi.
4, với phát hiện dao bị gãy.
5, Kết nối dây chuyền sản xuất tự động.
6, chức năng thống kê SPC và phù hợp với hệ thống ERP.
7, Có thể được trang bị thay đổi công cụ tự động, chức năng chống nổ của máy hút bụi và khối lượng không khí
chức năng giám sát.
Thông số kỹ thuật
| Mô hình | ARX-811 | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, thương hiệu Đức ((không cần thiết 100.000 rpm/min, thương hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng |
Khoảng 800kg
|
|
Kích thước máy
Chi tiết
Máy thu bụi kích thước dưới cùng.
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và đo lường - nguồn ánh sáng cấp, để hỗ trợ hiệu chuẩn máybù và định vị, với sự ổn định và khả năng chống nhiễu lớn.
Chuck hút chân không toàn bộ để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống ốc ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
