| Tên thương hiệu: | HSTECH |
| Số mẫu: | CM-610 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, D/P |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

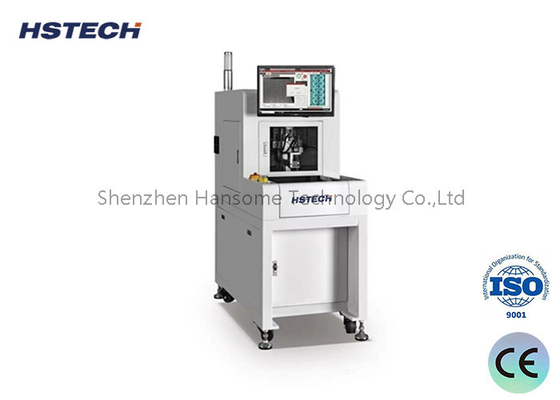

Máy cắt PCBA đơn nền tảng Offline PCB Router
Mô tả
Máy này là một máy định tuyến PCBA tự động đứng trên sàn, nó hoạt động trên một nền tảng, sử dụng PC để lập trình, định tuyến đáy tự động và thu thập bụi đáy.Máy sử dụng trục định tuyến tốc độ cao, cố định PCBA với jig, để tách lỗ đóng dấu, đường cong PCB, và các PCB không đều khác kết nối.
Đặc điểm
1Hệ thống điều hành phần mềm tiếng Trung / tiếng Anh.

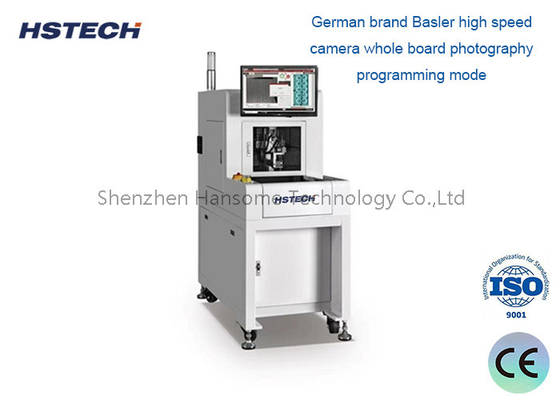

2.German thương hiệu Basler camera tốc độ cao toàn bộ chế độ lập trình chụp ảnh bảng. điều khiển từ xa và gỡ lỗi có thể được thực hiện.
3. Được trang bị công cụ định tuyến tự động ((bit) thay đổi, phát hiện công cụ vỡ, chức năng điều chỉnh chiều cao công cụ.
4- Làm việc trên bàn duy nhất, cũng có thể được sử dụng kết hợp hai máy, trong khi thiết bị có thể được vận hành không người lái với một robot, cải thiện đáng kể hiệu quả sản xuất.
Ứng dụng
Bộ định tuyến thông minh tầm nhìn đầy đủ phù hợp với thiết bị điện tử tiêu dùng, thiết bị điện tử gia đình, thiết bị điện tử ô tô và các hoạt động cắt PCB đa bảng liên quan khác.
Thông số kỹ thuật
| Mô hình máy | NT1văn hóa |
| Kích thước cắt PCB | 310*360MM |
| Đối tượng cắt | V-groove, lỗ ấn, điểm tròn, vv. |
| Bàn cắt | Bàn đơn |
| Độ chính xác cắt | ±0,08MM |
| Độ chính xác lặp lại | ± 0,015MM |
| Tốc độ di chuyển trục tối đa | X,Y1,Y2:1000mm/s,trục Z:800mm/s |
| Vòng xoắn | Thương hiệu Trung Quốc |
| Chế độ thay đổi công cụ | Thay đổi công cụ bằng tay |
| Tốc độ định tuyến trục | MAX:60000rpm |
| Khám phá công cụ | Tự động chìm công cụ, phá công cụ (không cần thiết) |
| Tốc độ cắt | Định hướng 5 ̊100mm/s |
| Độ dày cắt PCB | 0.3-3.0MM |
| Phương pháp lập trình | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh |
| Phương pháp kiểm soát | Hệ thống điều khiển 3 trục chính xác PC |
| X,Y1,Y2,Z phương pháp điều khiển | Động cơ servo nội bộ (tùy chọn Panasonic) |
| Kích thước bit định tuyến phù hợp | 0.8 ¥3.0MM |
| Nguồn cung cấp điện | AC220V 50/60HZ một pha |
| Kích thước máy | L*W*H ((1250mm*650mm*1550mm) |
| Trọng lượng máy | 300kg |
| Năng lượng máy lọc bụi | 3HP |
| Nguồn cung cấp điện cho máy lọc bụi | AC380V 3 giai đoạn |
| Kích thước không bụi | L*W*H ((800mm*400mm*780mm) |
| Kích thước máy lau bụi | 60kg |
| Phương pháp làm sạch bụi | Làm sạch kích thước bên trên/bên dưới (không cần thiết) |
Kích thước
Chi tiết máy
Hệ thống Super Vision ((Được trang bị máy ảnh hình ảnh công nghiệp Đức và ống kính Moritex thương hiệu Nhật Bản) và thiết bị thu bụi bên trên bàn chải ESD.
Hệ thống cắt tích hợp ((Cắt bằng giàn hoặc ngón tay từ tính) và mã PIN ngón tay từ tính ((thiết kế bằng sáng chế)
Hệ thống cắt đáng tin cậy ((Sử dụng trục Đức Sycotec và đảo chiều tần số),Win7/Win10 hệ thống phiên bản tiếng Anh.
