| Tên thương hiệu: | HSTECH |
| Số mẫu: | CÁNH TAY-710 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, D/P |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
100000 RPM Spindle CCD System Inline PCB Depaneling Router Machine không có Jig
Lời giới thiệu
Máy này là một hệ thống định tuyến trực tuyến tự động đầy đủ, với bộ tải và thả cho đường thử ATE, trục tốc độ cao, lực căng thấp để cắt PCBA và đảm bảo độ chính xác và rõ ràng.
Đặc điểm
1, Sử dụng Đức Sycotec Spinde, Max 1000000 RPM và chức năng chuyển đổi công cụ tự động.

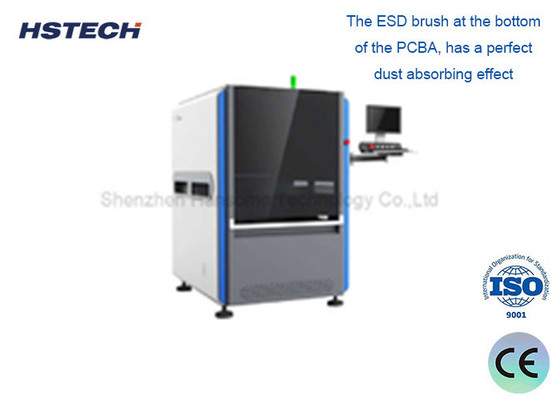

2,The ESD bàn chải ở dưới cùng của PCBA, có một tác dụng hấp thụ bụi hoàn hảo.
3, Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính Moritex và nguồn ánh sáng cấp độ đo lường, để hỗ trợ hiệu chuẩn, bù đắp và định vị máy,với độ ổn định cao và khả năng chống nhiễu loạn.
4, Giải pháp định tuyến hoàn hảo không có Jig, hỗ trợ kích thước PCB 20 * 20 ~ 350 * 350mm, và thiết bị nhặt có thể nhận ra loại bỏ và cài đặt nhanh chóng, độ tin cậy cao và chi phí thấp.
5, Thể loại công cụ tiêu chuẩn với ba loại 3.175 công cụ, mỗi loại với 10pcs bên trong.
6, Giải pháp tháo dỡ1: PCBA sau khi cắt,sẽ được đặt vào dây đai ESD, sau đó đi vào đường thử nghiệm hoặc dây chuyền lắp ráp. Giải pháp tháo dỡ 2: Với đơn vị tháo dỡ lô,clamp sẽ nhấp vào hộp khay.
7, Máy cắt xay được điều khiển bởi trục tốc độ cao với những lợi thế của một lực cắt giảm,chính xác cao, tiếng ồn thấp, và phù hợp với tất cả các hình dạng pcba, như tròn,đường thẳng, loại L hoặc U,hình vuông và hình cung.
8, Win7/Win10 phiên bản tiếng Anh hệ thống
Thông số kỹ thuật
| Mô hình | ARM-710 | ARM-711 |
| Kích thước tối đa PCB | 350x350mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Kẹp đường sắt dẫn đường trên và dưới | |
| Hệ thống chọn | Hệ thống kẹp xoay 360 độ, 2 nhóm vòi hút chân không; 4 nhóm vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô tối đa | |
| Vòng cắt/tốc độ | 100,000 rpm/min, nhãn hiệu Đức | 60,000 rpm/min, nhãn hiệu Đức |
| Thay đổi công cụ tự động | Vâng. | Không. |
| Kiểm tra dao phá vỡ | Vâng. | Vâng. |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,02mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Cung cấp thông qua đường ray | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1000x1300x1600 mm | |
| Trọng lượng | Khoảng 1000kg | |
Kích thước máy
Chi tiết
1, Thay đổi công cụ cắt tự động 2, phát hiện dao gãy 3, chế độ sản xuất tự động
4, chức năng thống kê SPC và hệ thống ERP phù hợp
5, Tùy chọn cho máy thu bụi chân không chống nổ và máy đo khối lượng không khí
Hệ thống định tuyến PCBA hoàn hảo mà không cần Jig để sửa bảng, hỗ trợ 20x20 ~ 350x350mm kích thước PCB và thiết bị nhặt có thể nhận ra
nhanh chóng tháo và lắp đặt, độ tin cậy cao và chi phí thấp.
Thả dây đai ESD
Giải pháp thả: PCBA sau khi tách, sẽ được đặt trên dây đai ESD, sau đó đi vào dây chuyền thử nghiệm / lắp ráp.
Giải pháp dỡ 2: Với đơn vị dỡ lô ARM710-1, kẹp sẽ được đặt vào hộp khay của ARM710.
