| Tên thương hiệu: | HSTECH |
| Số mẫu: | CM-610 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
Máy định tuyến PCB đáy tự động tốc độ cao Thu thập bụi với việc cho ăn ngăn kéo
Máy định tuyến PCB (Bảng mạch in), còn được gọi là máy xay PCB, là một máy được sử dụng đặc biệt để sản xuất bảng mạch in.Chúng đóng một vai trò quan trọng trong sản xuất điện tử cho các hoạt động như loại bỏ các bộ phận không mong muốn từ PCB đa lớpCác máy này thường có độ chính xác mài cao và có thể loại bỏ PCB chính xác.Các bộ phận không cần thiết trên mạch đảm bảo độ tin cậy của mạch.
Các bộ định tuyến PCB đóng vai trò quan trọng trong quá trình sản xuất bảng mạch: loại bỏ vật liệu dư thừa, tạo dấu vết mạch, mở lỗ và tùy chỉnh hình dạng.
Các bộ định tuyến PCB được sử dụng rộng rãi trong các lĩnh vực sản xuất điện tử và sản xuất bảng mạch, bao gồm nhưng không giới hạn trong các lĩnh vực ứng dụng sau:Sản xuất thiết bị điện tử, thiết bị truyền thông, hệ thống điều khiển công nghiệp, thiết bị y tế, hàng không vũ trụ và quốc phòng.
Các bộ định tuyến PCB thường cần tương thích với phần mềm CAD (thiết kế hỗ trợ máy tính) để chuyển đổi các tệp thiết kế thành các đường viền thực tế.chúng phải tương thích với thiết bị lắp ráp PCB và thiết bị kiểm tra để đảm bảo quy trình sản xuất trơn tru và nhất quán.
Các bộ định tuyến PCB là công cụ không thể thiếu trong quá trình sản xuất điện tử. Chúng đóng một vai trò quan trọng trong việc sản xuất các bảng mạch in chất lượng cao, chính xác.Các tính năng chính xác cao và tự động của các máy này giúp tăng hiệu quả sản xuất và đảm bảo độ tin cậy và hiệu suất của các sản phẩm điện tử.
Đặc điểm
1Hệ thống điều hành phần mềm tiếng Trung / tiếng Anh.

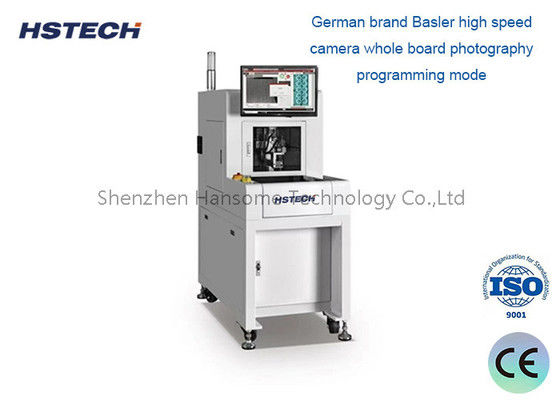

2.German thương hiệu Basler camera tốc độ cao toàn bộ chế độ lập trình chụp ảnh bảng. điều khiển từ xa và gỡ lỗi có thể được thực hiện.
3. Được trang bị công cụ định tuyến tự động ((bit) thay đổi, phát hiện công cụ vỡ, chức năng điều chỉnh chiều cao công cụ.
4- Làm việc trên bàn duy nhất, cũng có thể được sử dụng kết hợp hai máy, trong khi thiết bị có thể được vận hành không người lái với một robot, cải thiện đáng kể hiệu quả sản xuất.
Thông số kỹ thuật
| Mô hình máy | NT1văn hóa |
| Kích thước cắt PCB | 310*360MM |
| Đối tượng cắt | V-groove, lỗ ấn, điểm tròn, vv. |
| Bàn cắt | Bàn đơn |
| Độ chính xác cắt | ±0,08MM |
| Độ chính xác lặp lại | ± 0,015MM |
| Tốc độ di chuyển trục tối đa | X,Y1,Y2:1000mm/s,trục Z:800mm/s |
| Vòng xoắn | Thương hiệu Trung Quốc |
| Chế độ thay đổi công cụ | Thay đổi công cụ bằng tay |
| Tốc độ định tuyến trục | MAX:60000rpm |
| Khám phá công cụ | Tự động chìm công cụ, phá công cụ (không cần thiết) |
| Tốc độ cắt | Định hướng 5 ̊100mm/s |
| Độ dày cắt PCB | 0.3-3.0MM |
| Phương pháp lập trình | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh |
| Phương pháp kiểm soát | Hệ thống điều khiển 3 trục chính xác PC |
| X,Y1,Y2,Z phương pháp điều khiển | Động cơ servo nội bộ (tùy chọn Panasonic) |
| Kích thước bit định tuyến phù hợp | 0.8 ¥3.0MM |
| Nguồn cung cấp điện | AC220V 50/60HZ một pha |
| Kích thước máy | L*W*H ((1250mm*650mm*1550mm) |
| Trọng lượng máy | 300kg |
| Năng lượng máy lọc bụi | 3HP |
| Nguồn cung cấp điện cho máy lọc bụi | AC380V 3 giai đoạn |
| Kích thước không bụi | L*W*H ((800mm*400mm*780mm) |
| Kích thước máy lau bụi | 60kg |
| Phương pháp làm sạch bụi | Làm sạch kích thước bên trên/bên dưới (không cần thiết) |
Chi tiết máy
Hệ thống Super Vision ((Được trang bị máy ảnh hình ảnh công nghiệp Đức và ống kính Moritex thương hiệu Nhật Bản) và thiết bị thu bụi bên trên bàn chải ESD.
Hệ thống cắt tích hợp ((Cắt bằng giàn hoặc ngón tay từ tính) và mã PIN ngón tay từ tính ((thiết kế bằng sáng chế)
Hệ thống cắt đáng tin cậy ((Sử dụng trục Đức Sycotec và đảo chiều tần số),Win7/Win10 hệ thống phiên bản tiếng Anh.
