| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
Máy điều khiển chuyển động 4 trục Máy định tuyến PCBA ngoài tuyến với trục X / Y 1000mm / S
Thiết lập máy
Máy bộ định tuyến PCB RM-F550 này là một máy định tuyến mới được phát triển. Nó được sử dụng để phân phối toàn bộ các tập hợp bảng mạch in (PCBA) thành các bảng PCBa riêng lẻ.Máy áp dụng một nền tảng rất ổn định để đảm bảo độ chính xác làm việc, kích thước nền tảng làm việc là 300 * 350mm.
Nó có một tùy chọn nền tảng lớn hơn ở 400 * 600mm. Máy cung cấp lập trình "nhìn thấy" thân thiện với người dùng để lập trình trực tuyến nhanh chóng và chính xác,cũng có thể phát hiện quá trình depanning.
Máy tách PCB này áp dụng x,y,z servo motor và hệ thống lái xe và vít bóng, đường ray hướng dẫn tuyến tínhđảm bảo máy chạy trơn tru và chính xác,chính xác di chuyển ít hơn 0,01mm,chính xác định tuyến sau đó là 0.05mm.
Thiết kế trạm làm việc kép xoay làm cho hoạt động liên tục, cải thiện đáng kể hiệu quả sản xuất. Máy được trang bị CCD có độ phân giải cao.sử dụng phương pháp lập trình học trực tiếp với crosscursor của CCD, rất dễ dàng để vận hành, phần mềm có thể thực hiện điểm, đường, cung, vòng tròn vv lệnh để cắt hình dạng khác nhau của bảng bảng, nó có chức năng định vị đánh dấu,có thể tự động điều chỉnh sự dịch chuyển tọa độ khi vị trí PCB thay đổi.PC công nghiệp, hệ thống Windows và phần mềm tự phát triển đầy đủ tiếng Anh làm cho lập trình và vận hành rất dễ dàng.Máy hút bụi im lặng bên ngoài cung cấp một môi trường làm việc sạch và tiếng ồn thấp .Milling cắt có thể được sử dụng như 2 hoặc 3 phần, chỉ cần thiết lập các thông số trên sofeware, nó đã rất kéo dài milling cắt'sự sống dịch vụ.Được trang bị quạt ion hóa chống tĩnh có thể loại bỏ tĩnh và loại bỏ bụi
2, 4 trục điều khiển chuyển động dựa trên độ phân giải cao CCD vicual thẳng hàng, sử dụng nền tảng kép để làm cho sản xuất hiệu quả hơn.

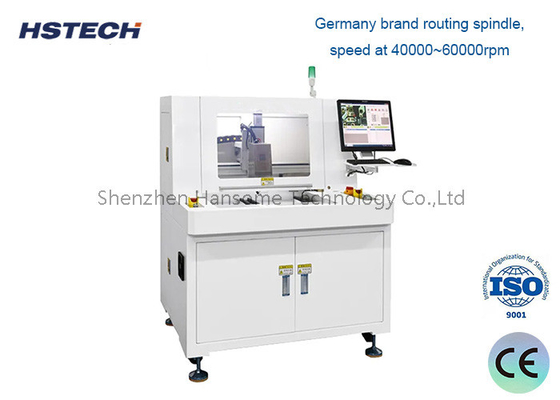

3, Đức thương hiệu đường dẫn trục, tốc độ ở 40000 ~ 60000rpm.

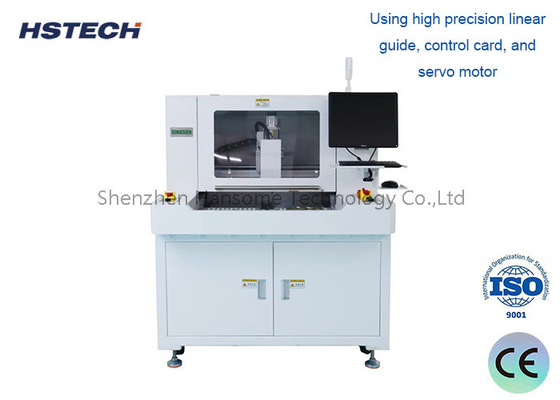

4, Taiwan Hiwin thương hiệu hướng dẫn, đảm bảo hệ thống di chuyển chính xác và trơn tru.
5Sau khi máy cắt cắt một khoảng cách nhất định, nó sẽ tự động tăng và giảm đến vị trí của một lưỡi dao không cắt khác.
6, Thích hợp cho thắt dây thẳng, cung, và bảng kết nối tròn.
7, Lớp PCB được đặt bằng cách xử lý trượt liên tục hai giai đoạn để giảm thời gian chờ và tăng sản lượng.
| Mô hình | RM-F328 | ||
| Cấu trúc | Động cơ đơn, nền tảng đôi. | ||
| Chiều dài cắt hiệu quả | 300*350mm | ||
| Loại cắt | Đường thẳng, cung, tròn | ||
| Tốc độ di chuyển | Trục X/Y 1000mm/s, trục Z 500mm/s | ||
| Phương pháp thu thập bụi | Bộ sưu tập trên | ||
| Vòng xoắn | 40000~60000 vòng/phút | ||
| Routing Spindle | Max60000rpm | ||
| Tốc độ cắt | Điều chỉnh 1-100mm/s | ||
| Độ chính xác cắt | ±0,03mm | ||
| Độ chính xác lặp lại | ±0,01mm | ||
| Lập trình | CCD đầy màu sắc | ||
| Kết nối bên ngoài | USB | ||
| Bộ bộ định tuyến | Máy cắt mài,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | ||
| Nguồn cung cấp điện | 380V | ||
| Năng lượng máy | 2000W | ||
| Kích thước máy thu bụi | 600*470*730mm | ||
| Năng lượng thu bụi | 2.2Kw,380V | ||
| Áp suất không khí thu bụi | 4-6KG/cm3 | ||
| Cửa an ninh | Cửa tay | ||
| Cảnh báo lỗi | Vâng. | ||
| Phương pháp chương trình | Tự lập trình, máy ảnh được điều khiển bởi bàn phím và chuột | ||
