| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

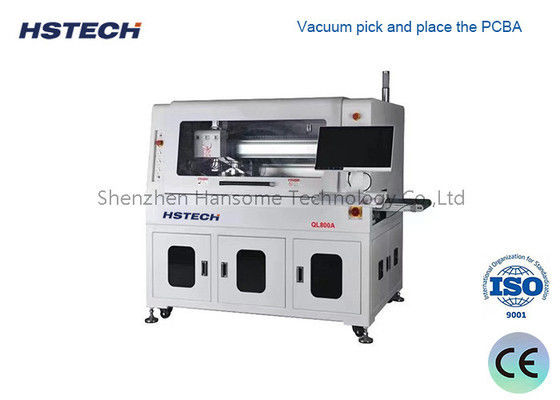

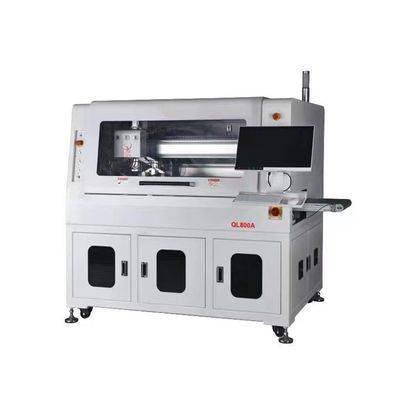

Máy định tuyến PCB tự động Máy định tuyến PCBA ngoại tuyến Với phát hiện dao gãy
Lời giới thiệu
Máy này là một dòng máy định tuyến tự động PCBA,PCBA được cố định với jig cho định tuyến bên dưới tự động,và sau khi định tuyến máy sử dụng vòi phun hút để chọn và đặt PCBA với jig cùng nhau, nó được sử dụng để tách lỗ tem, PCB đường cong và các PCB không đều khác.
Hệ thống điều hành phần mềm tiếng Trung/Tiếng Anh
Máy ảnh tốc độ cao của thương hiệu Đức Basler chế độ lập trình chụp toàn bảng
Được trang bị công cụ định tuyến tự động ((bit) thay đổi, phát hiện công cụ phá vỡ, chức năng điều chỉnh chiều cao công cụ
Làm việc hai bàn liên tục để cải thiện hiệu quả sản xuất
Đặc điểm
1, Vacuum chọn và đặt PCBA.
2, cắt đáy.
3, cắt nền tảng đôi.
4, với phát hiện dao bị gãy.
5, Kết nối dây chuyền sản xuất tự động.
6, chức năng thống kê SPC và phù hợp với hệ thống ERP.
7, Có thể được trang bị thay đổi công cụ tự động, chức năng chống nổ của máy hút bụi và chức năng giám sát khối lượng không khí.
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và nguồn ánh sáng đo lường - mức, để hỗ trợ hiệu chuẩn máy, bù đắp và định vị,với độ ổn định cao và khả năng chống nhiễu.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống tĩnh ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
