| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7/AR-7 mini |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

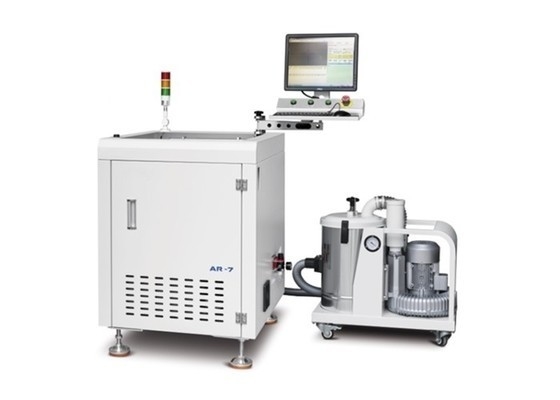

Bộ sưu tập bên dưới Máy định tuyến PCBA ngoài tuyến Máy tách tự động Sử dụng thép không gỉ SUS304
giới thiệu
Offline PCBA router là một loại thiết bị được sử dụng trong sản xuất sản phẩm điện tử.Nó cho phép gia công chính xác và tùy chỉnh bằng cách loại bỏ vật liệu dư thừa trên PCBA, chẳng hạn như cạnh, lỗ hoặc các bộ phận không mong muốn.
Đặc điểm
1, lập trình máy tính ngoại tuyến tách tự động.
2, nút bên bụi thu thập.
3, Mini PCBA router, phù hợp với PCB kích thước nhỏ, và giải pháp tiết kiệm phòng nhà máy yêu cầu.
4, thiết bị tùy chỉnh để sửa bảng PCBA.
5, CCD phát hiện thị giác và lập trình, chính xác mà không có lỗi.
6, lập trình với bồi thường và thu thập bụi.
7, kích thước bàn hoạt động tối đa 410-510mm PCBA.
8, linh hoạt để cắt hai loại sản phẩm khác nhau.
9, Nền tảng mở cho việc cho ăn và thả bằng tay, cũng có thể được trang bị cánh tay cơ khí tùy chọn (robot).
Các bộ định tuyến PCBA ngoại tuyến thường có các tính năng và chức năng sau:
Xử lý chính xác cao: Bộ định tuyến PCBA ngoại tuyến sử dụng các công cụ xử lý chính xác và hệ thống điều khiển để đạt được xử lý bộ định tuyến chính xác cao và đảm bảo độ chính xác và chất lượng của PCBA.
Hoạt động tự động:Máy định tuyến và máy xay thường có các chức năng vận hành tự động, bao gồm tải và thả tự động PCBA, định vị và sắp xếp tự động,chuyển đổi tự động các công cụ chế biến, vv để cải thiện hiệu quả sản xuất và thuận tiện hoạt động.
Xử lý đa chức năng:Bộ định tuyến PCBA ngoại tuyến có thể thực hiện các loại xử lý khác nhau, chẳng hạn như cắt cạnh, bộ định tuyến lỗ, nhọn, cắt, vv, để đáp ứng các nhu cầu xử lý PCBA khác nhau.
Chương trình và cài đặt linh hoạt:Các bộ định tuyến thường được trang bị phần mềm lập trình và thiết lập, có thể được lập trình và thiết lập linh hoạt theo các yêu cầu thiết kế của PCBA để đạt được xử lý tùy chỉnh.
Giám sát và điều chỉnh trực quan:Một số bộ định tuyến có hệ thống giám sát trực quan có thể hiển thị quá trình xử lý trong thời gian thực, giám sát chất lượng xử lý và thực hiện các điều chỉnh và sửa chữa cần thiết.
Quản lý dữ liệu và khả năng theo dõi:Các bộ định tuyến PCBA ngoại tuyến thường có các chức năng quản lý dữ liệu và khả năng truy xuất truy xuất có thể ghi lại và quản lý dữ liệu xử lý để phân tích chất lượng và khả năng truy xuất truy xuất.
Thông số kỹ thuật
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |
| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Ứng dụng
Xây dựng PCB:
Sử dụng để cắt PCBA cá nhân từ các tấm lớn hơn, phổ biến sau quá trình hàn và lắp ráp.
Xây dựng nguyên mẫu:
Lý tưởng cho môi trường tạo mẫu nhanh, nơi các lô nhỏ của PCBA tùy chỉnh cần phải được cắt và xử lý nhanh chóng.
Sửa chữa và tái chế:
hữu ích trong các trạm chế biến lại để loại bỏ hoặc sửa đổi các phần cụ thể của PCBA, chẳng hạn như thay thế các thành phần.
Sản xuất hình dạng tùy chỉnh:
Cho phép các nhà sản xuất tạo ra các PCBA có hình dạng độc đáo cho các ứng dụng chuyên ngành
