| Tên thương hiệu: | HSTECH |
| Số mẫu: | CM-610 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

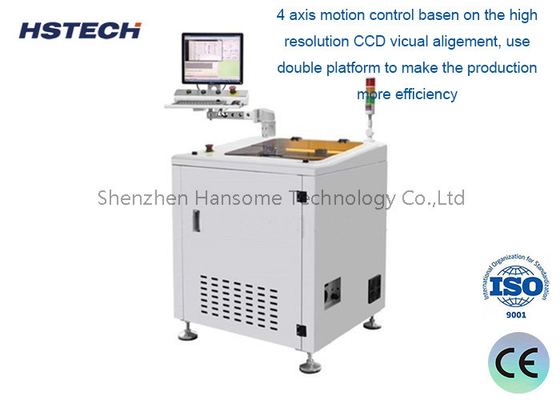

Máy trục PCBA có hiệu suất cao hơn với máy bột nền tảng kép
giới thiệu
Máy bộ định tuyến PCBA (máy cắt PCBA) là một thiết bị tự động được sử dụng trong quy trình sản xuất điện tử.Nó chủ yếu được sử dụng để cắt các tập hợp bảng mạch in (PCBA) thành các bảng mạch riêng biệt độc lập.
Máy bộ định tuyến PCBA có các tính năng và chức năng sau:
1Độ chính xác cắt: Máy bộ định tuyến PCBA có thể đạt được các hoạt động cắt chính xác cao, đảm bảo rằng PCBA được cắt thành các bảng mạch riêng lẻ đáp ứng các yêu cầu.Nó sử dụng các công cụ cắt chính xác và hệ thống điều khiển để đạt được vị trí cắt chính xác và kích thước.
2Hoạt động tự động: Những máy này thường có chức năng hoạt động tự động và có thể hoạt động thông qua các chương trình và tham số được đặt trước.Người vận hành chỉ cần thiết lập các thông số cắt và đặt PCBA để được cắt, và máy sẽ tự động thực hiện quá trình cắt, cải thiện hiệu quả sản xuất và giảm các hoạt động thủ công.
3Phương pháp cắt: Máy PCBA Router thường sử dụng các công cụ cắt, chẳng hạn như máy cắt xoay tốc độ cao hoặc đầu cắt, để thực hiện các hoạt động cắt.Các máy cắt có thể được thay thế và điều chỉnh theo nhu cầu cắt khác nhau để phù hợp với các loại và kích thước khác nhau của PCBA.
4.Cắt lớp keo: Trong quá trình cắt, máy định tuyến PCBA có thể cắt lớp keo trên PCBA.Lớp keo là dấu hiệu và nhãn được sử dụng để xác định và bảo vệ các thành phần, và máy cắt có thể cắt nó khi cần thiết để có được một cạnh bảng rõ ràng và ngoại hình.
5.Slag thải và thu thập: Quá trình cắt sẽ sản xuất chip cắt và vật liệu thải.Máy PCBA Router có thể được trang bị hệ thống xả rác và thiết bị thu gom để loại bỏ và thu gom chất thải hiệu quả và giữ cho khu vực làm việc sạch sẽ.
Đặc điểm
1, Milling loại PCB Router với độ chính xác cao và độ sạch cao, nền tảng làm việc song song kép và pin single.
2, Bức chân thấp, nền tảng loại ngăn kéo được thiết kế để tránh ô nhiễm phòng sạch.
3, Lắp ráp bụi phía trên với hiệu quả cao hơn so với phía dưới, và tiếng ồn thấp hơn.
4, Thiết kế nền tảng kép, dễ vận hành và bảo trì.
5, Ứng dụng cho 350 * 350mm pcba, kích thước lớn hơn có thể được tùy chỉnh.
6, nâng cấp với robot để nhận ra chức năng inline.(lựa chọn)
Thông số kỹ thuật
| Mô hình | CM-610 | CM-610max |
| Kích thước tối đa PCB | 350x350mm | 450x450mm |
| Kích thước PCB tối thiểu | 5x5mm | |
| Độ dày PCB | 0.4~6mm | |
| Chiều cao bàn làm việc | 850mm | |
| Chế độ tải | Nạp và thả bằng tay | |
| Định vị PCB | Máy ngón tay hoặc giọt từ tính | |
| Vòng cắt/tốc độ | Sycotec, sản xuất tại Đức, 5000-60000 rpm | |
| Loại làm mát | Loại tự làm mát | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ cắt | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0,8 ~ φ3,0 xoay phải, thép tungsten | |
| Độ chính xác định vị lặp lại | ±0,02mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Lập trình thủ tục | GERBER vẽ nhập hoặc chỉnh sửa thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8KG/cm3 | |
| Nguồn cung cấp điện | AC380V±5%, 50/60Hz,3KW | |
| Kích thước máy | 1250*1000*1650mm | 1350*1100*1650 |
| Trọng lượng máy | Khoảng 900kg | |
Kích thước máy
Chi tiết máy
Hệ thống Super Vision ((Được trang bị máy ảnh hình ảnh công nghiệp Đức và ống kính Moritex thương hiệu Nhật Bản) và thiết bị thu bụi bên trên bàn chải ESD.
Hệ thống cắt tích hợp ((Cắt bằng giàn hoặc ngón tay từ tính) và mã PIN ngón tay từ tính ((thiết kế bằng sáng chế)
Hệ thống cắt đáng tin cậy ((Sử dụng trục Sycotec Đức và đảo chiều tần số),Win7/Win10 hệ thống phiên bản tiếng Anh.
