| Tên thương hiệu: | HSTECH |
| Số mẫu: | ARX-811 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

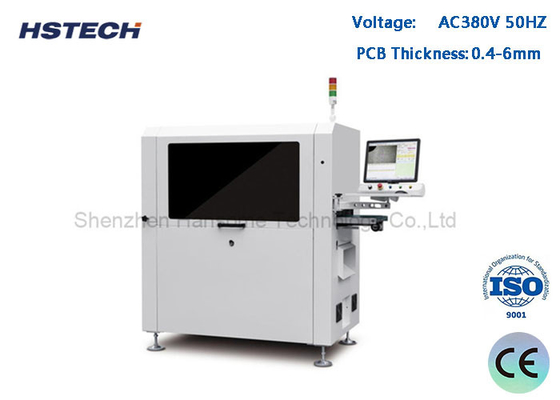

Máy cắt máy PCBA Inline Router với phát hiện dao gãy
giới thiệu
Máy bộ định tuyến PCBA trực tuyến là một thiết bị được sử dụng cho bảng mạch in điện tử (PCB), còn được gọi là máy định tuyến PCB hoặc bộ định tuyến PCB.Nó được sử dụng rộng rãi trong ngành công nghiệp sản xuất điện tử để cắt các tấm PCB lớn thành các bảng mạch độc lập có kích thước nhỏ.
Sau đây là các tính năng và chức năng chính của Máy định tuyến Inline PCBA:
1.Automated delamination: Inline PCBA Router Machine là một thiết bị tự động có thể liên tục thực hiện các hoạt động delamination PCB trên dây chuyền sản xuất.Nó thường được sử dụng kết hợp với các thiết bị khác (như dây chuyền lắp ráp PCB) để đạt được sản xuất tự động hiệu quả.
Tắt chính xác cao: Máy này sử dụng các công cụ cắt chính xác và hệ thống điều khiển để đạt được PCB chính xác cao. Nó có thể cắt chính xác bảng PCB,đảm bảo độ chính xác và chất lượng của dây cắt.
2Cấu hình đa công cụ: Máy định tuyến PCBA trực tuyến thường được trang bị nhiều vị trí công cụ có thể chứa các loại và kích thước công cụ cắt khác nhau.công cụ thích hợp có thể được chọn theo yêu cầu của PCB để đạt được cắt các hình dạng và kích thước khác nhau.
3Tốc độ cắt nhanh: Thiết bị có chức năng cắt tốc độ cao, có thể nhanh chóng và hiệu quả tách các bảng PCB. Điều này có thể cải thiện hiệu quả sản xuất và giảm chu kỳ sản xuất.
4Đặt vị trí chính xác và kẹp: Máy định vị Inline PCBA Router có cơ chế định vị và kẹp PCB chính xác để đảm bảo sự ổn định và chính xác của tấm PCB trong quá trình cắt.Điều này tránh cắt sai lệch và thiệt hại, cung cấp kết quả cắt chất lượng cao.
5Điều khiển có thể lập trình: Thiết bị thường được trang bị hệ thống điều khiển có thể lập trình có thể được lập trình theo các thiết kế và yêu cầu khác nhau của PCB.các thông số như đường cắt, độ sâu và tốc độ cắt có thể được tùy chỉnh để đáp ứng nhu cầu của các PCB khác nhau.
Đặc điểm
1, Vacuum chọn và đặt PCBA.
2, cắt đáy.
3, cắt nền tảng đôi.
4, với phát hiện dao bị gãy.
5, Kết nối dây chuyền sản xuất tự động.
6, chức năng thống kê SPC và phù hợp với hệ thống ERP.
7, Có thể được trang bị thay đổi công cụ tự động, chức năng chống nổ của máy hút bụi và khối lượng không khí
chức năng giám sát.
Thông số kỹ thuật
| Mô hình | ARX-811 | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, thương hiệu Đức ((không cần thiết 100.000 rpm/min, thương hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Chi tiết
Máy thu bụi kích thước dưới cùng.
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và đo lường - mức nguồn ánh sáng, để hỗ trợ hiệu chuẩn máy,
bù và định vị, với sự ổn định và khả năng chống nhiễu lớn.
Chuck hút chân không toàn bộ để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống ốc ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
