| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-CC300 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

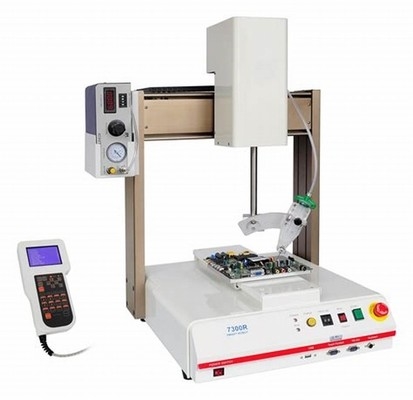

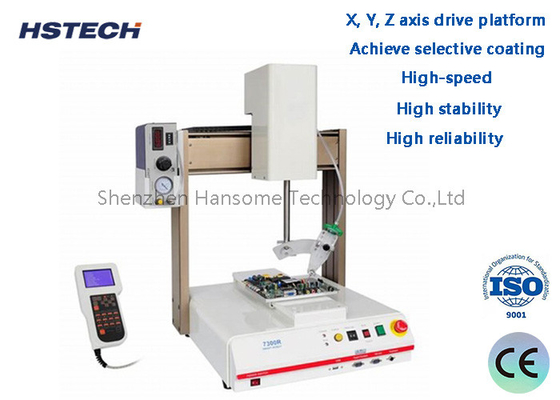

Máy sơn chọn lọc 3 trục Máy phân phối keo với mô-đun điều khiển vít động cơ phụ trợ xi lanh điện
giới thiệu
Máy sơn chọn lọc 3Axis là một thiết bị được sử dụng để sơn chính xác vật liệu. Nó đạt được sơn các khu vực cụ thể bằng cách điều khiển chuyển động trong ba trục,và phù hợp với các ứng dụng sơn khác nhau, chẳng hạn như lớp phủ, keo, chất niêm phong, vv.
Sau đây là một giới thiệu chung về Máy sơn chọn lọc 3Axis:
Nguyên tắc hoạt động:Máy sơn chọn lọc 3 axis sử dụng hệ thống điều khiển và bộ điều khiển chuyển động để điều khiển chuyển động của thiết bị theo ba trục (thường là trục X, Y và Z).Bằng cách kiểm soát chính xác vị trí và đường di chuyển của đầu phủ hoặc vòi phun, vật liệu có thể được phủ theo hình dạng, độ dày và sự đồng nhất mong muốn trên khu vực mục tiêu.
Ứng dụng sơn:Máy sơn chọn lọc 3Axis phù hợp với nhiều ứng dụng sơn, bao gồm lắp ráp điện tử, bao bì bán dẫn, thiết bị quang học, phụ tùng ô tô, thiết bị y tế, v.v.Nó có thể được sử dụng để phủ lớp bảo vệ, lớp chống ăn mòn, lớp phủ dẫn điện, chất kết dính, chất niêm phong, vv Nhờ khả năng kiểm soát chính xác của nó, lớp phủ chính xác cao, chất lượng cao có thể đạt được.
Hệ thống điều khiển:Máy sơn chọn lọc 3Axis thường được trang bị hệ thống điều khiển tiên tiến, có thể đạt được điều chỉnh chính xác các thông số sơn và điều khiển lập trình quỹ đạo chuyển động.Các nhà khai thác có thể thiết lập và theo dõi thông qua giao diện người dùng, điều chỉnh tốc độ lớp phủ, độ dày lớp phủ, diện tích lớp phủ và các thông số khác. Một số mô hình cũng có hệ thống hướng dẫn trực quan có thể theo dõi và điều chỉnh vị trí lớp phủ trong thời gian thực.
Ưu điểm:Máy sơn chọn lọc 3Axis có một số lợi thế: Thứ nhất, nó cho phép sơn rất chính xác, đảm bảo sự đồng nhất và nhất quán của vật liệu sơn.bằng cách điều khiển chuyển động của đầu sơnNgoài ra, người vận hành có thể điều chỉnh các tham số thông qua hệ thống điều khiển và chọn khu vực sơn theo nhu cầu.
1. X, Y, Z trục ổ đĩa nền tảng áp dụng chính xác vít bóng với Fuji servo động cơ.
2. Đạt được lớp phủ chọn lọc cho các loại PCB khác nhau.
3Đường thẳng, vòng tròn, lớp phủ cung và phân phối.
4. Có thể hiệu quả và đồng đều lớp cạnh của các thành phần, loại bỏ tác dụng bóng phun.
5. Độ chính xác: ±0,02mm.
6Với tốc độ cao, độ tin cậy cao, sự ổn định cao của hệ thống truyền và điều khiển.
7. 2 van có thể chuyển động phun và phủ ứng tự động, để đạt được quá trình sơn PCB mật độ cao.
8. Với chức năng điều chỉnh chiều rộng tự động thông minh (tự động điều chỉnh sau khi nhập chiều rộng bảng).
| Tên sản phẩm | Máy sơn phù hợp chọn lọc |
| Mô hình | HS-CC300 |
| Chiều cao truyền tải | 920±20mm |
| Chiều rộng của dây chuyền vận chuyển | 50-450mm/hoặc tùy chỉnh |
| Chuyển tiếp | L đến R, hoặc R đến L |
| Chiều cao của thành phần | lên và xuống tối đa 100mm |
| Kích thước cạnh bảng PCB | ≥5mm |
| Tốc độ vận chuyển | 0-12000mm/min |
| Tốc độ lái 3 trục | 800mm/s |
| Độ chính xác lặp lại | ±0,02mm |
| Các chương trình lưu trữ | lên đến 1000 |
| Nguồn cung cấp điện | AC220/110V |
| Áp suất không khí | 4-kgf/cm2 |
| Thùng keo | 10L, khuấy tay |
| Chế độ điều khiển | Thẻ điều khiển PC + Motion công nghiệp |
| Điều chỉnh hướng dẫn tuyến tính | Điều chỉnh thông minh |
| Chế độ lập trình | Dạy bằng tay |
| Cổng liên lạc | SMEMA |
| Nguồn chiếu sáng | Nguồn ánh sáng tự trang bị |
| Nguồn ánh sáng phát hiện | Tự trang bị |
| Phần mềm | Phần mềm Windows + lớp phủ |
| Động cơ lái xe | Động cơ bước (đơn vị 2 bộ) |
| Chế độ lái xe 3 trục | Động cơ servo + mô-đun lái vít + Lanh điện |
| Số lượng van cao su | 1 van phun + 1 van phân phối |
| Chiều rộng phun | 3-20mm |
| Phương pháp phun | Tự động |
| Tổng công suất | 2.6kW |
| Cơ thể máy | Thép không gỉ |
| Trọng lượng máy | 600kg |
| Kích thước máy | 1060x1200x1700mm |
2Theo keo, nó có thể được chia thành: thiết bị phân phối chất lỏng đơn, thiết bị phân phối chất lỏng kép, thiết bị phân phối đa thành phần, vv
3Theo phân loại, nó có thể được chia thành: thiết bị phân phối sợi, thiết bị phân phối loa, thiết bị phân phối nút điện thoại di động, thiết bị phân phối vá, máy lau bảng,v.v.
4Theo đặc điểm của keo, nó có thể được chia thành: thiết bị phân phối keo silicone, thiết bị phân phối keo UV và thiết bị phân phối keo đỏ SMT.
5Theo số lượng trục điều khiển, nó có thể được chia thành: thiết bị phân phối hai trục, thiết bị phân phối ba trục, thiết bị phân phối bốn trục, vv
