Tốc độ cao 3 trục đơn nền tảng bàn máy PCBA Router cho lắp ráp điện tử

Tên thương hiệu:	HSTECH
Số mẫu:	HS-RM-F500
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	D/P,T/T, Công Đoàn Phương Tây,
Khả năng cung cấp:	50 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên sản phẩm:

Máy định tuyến PCBA để bàn

Bảo hành:

1 năm

Điều khiển:

Màn hình cảm ứng

Thương hiệu chuyển tiếp:

Schneider

công tắc quang điện tử:

Omron

Vật liệu:

Hợp kim nhôm

Hệ thống điều khiển:

PLC

Tiêu thụ điện năng:

200W

chi tiết đóng gói:

Vỏ gỗ

Khả năng cung cấp:

50 bộ mỗi tháng

Mô tả sản phẩm

Tốc độ cao 3 trục đơn nền tảng bàn máy PCBA Router cho lắp ráp điện tử

Thiết lập máy:

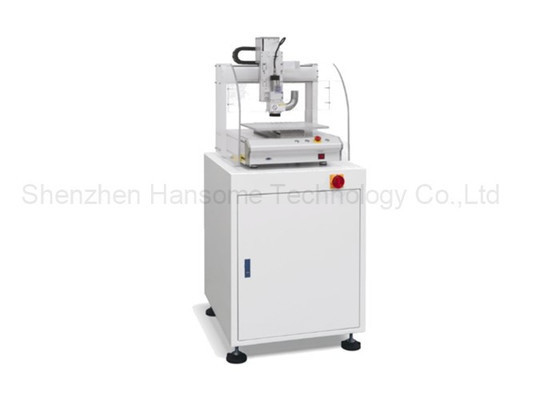

Máy RM-F500 này là một máy định tuyến PCB dọc, thân máy bao gồm hai phần, phần dưới là cấu trúc và phần trên là hệ thống tách PCB di chuyển 3 trục trên bàn.Hệ thống tách sử dụng hộp dạy cho lập trình thủ công, nên cần thiết lập thủ công mọi điểm đánh dấu, đó là một hệ thống định tuyến PCB hiệu quả về chi phí.

Thiết kế nhỏ gọn

Toàn bộ máy có kích thước nhỏ, chỉ chiếm 0,5-1m2
Được sử dụng trên bàn làm việc hoặc máy tính để bàn
Việc triển khai thuận tiện và linh hoạt trong phòng thí nghiệm hoặc xưởng sản xuất nhỏ

Xử lý chính xác cao

Sử dụng hệ thống CNC chính xác cao và động cơ servo
Có thể đạt được độ chính xác định vị ± 0,05mm và độ chính xác định vị lặp lại ± 0,1mm
Đảm bảo chất lượng chế biến bảng PCBA ổn định và đáng tin cậy

Tải cắt đa chức năng

Có thể thực hiện cắt mạch PCB, khoan, mài và chế biến khác
Hỗ trợ chế biến bảng PCBA của các vật liệu khác nhau, chẳng hạn như FR4, CEM-3, vv.
Thích hợp cho chế biến nhanh các lô nhỏ của bảng PCBA

Điều khiển thông minh

Sử dụng giao diện điều hành màn hình cảm ứng thân thiện
Lập trình trực tuyến các tham số xử lý và theo dõi thời gian thực của quá trình xử lý
Hỗ trợ nhiều phương thức tải xuống như USB và mạng

Thiết kế tự động

Tích hợp tải và thả tự động, làm mát luồng không khí và các chức năng khác
Cải thiện đáng kể hiệu quả xử lý và giảm chi phí lao động
Được cấu hình với nắp bụi và các thiết bị bảo vệ an toàn khác

Dễ bảo trì

Các bộ phận có thể được tháo rời nhanh chóng để bảo trì hàng ngày
Sử dụng các bộ phận cơ khí tiêu chuẩn, các bộ phận thay thế dễ dàng và rẻ tiền
Thời gian sử dụng lâu dài, phù hợp với việc sử dụng lâu dài bởi các doanh nghiệp vừa và nhỏ

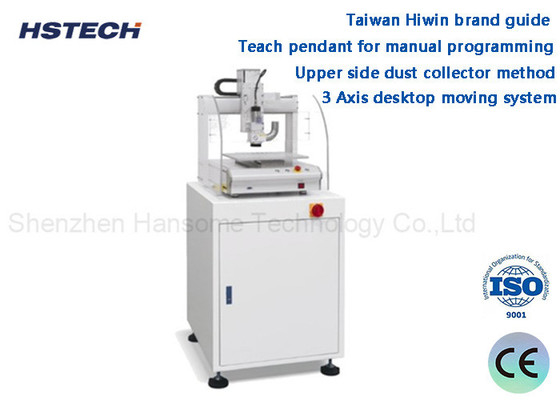

Đặc điểm:

Hệ thống di chuyển bàn làm việc 3 trục.
Dạy đeo dây chuyền lập trình bằng tay.
Vòng trục định tuyến tốc độ cao, tốc độ 20000 ~ 40000rpm.
Taiwan Hiwin thương hiệu hướng dẫn, đảm bảo hệ thống di chuyển chính xác và trơn tru.
Phương pháp thu bụi phía trên, đảm bảo nền tảng sạch sẽ.
Thích hợp cho việc thắt chặt đường thẳng, cung và bảng kết nối tròn.
Phòng phẫu thuật kín, an ninh và tiếng ồn thấp.

Chi tiết:

Mô hình	RM-F500
Cấu trúc	Một Spindle, một nền tảng
Chiều dài cắt hiệu quả	270220mm ((xY)
Loại cắt	Đường thẳng, cung, tròn
Tốc độ di chuyển	Trục X/Y/Z 30025090mm/s
Phương pháp thu thập bụi	Bộ sưu tập trên
Vòng xoắn	20000~40000 vòng/phút
Routing Spindle	Max40000rpm
Tốc độ cắt	Điều chỉnh 1-100mm/s
Độ chính xác cắt	±0,03mm
Độ chính xác lặp lại	±0,01mm
Lập trình	Hộp dạy
Kết nối bên ngoài	USB
Bộ bộ định tuyến	Máy cắt phay,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank
Nguồn cung cấp điện	220V/110V,50/60Hz
Độ dày tấm	0.8-3mm
Kích thước máy thu bụi	600500500mm
Năng lượng thu bụi	750W,1HP
