| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

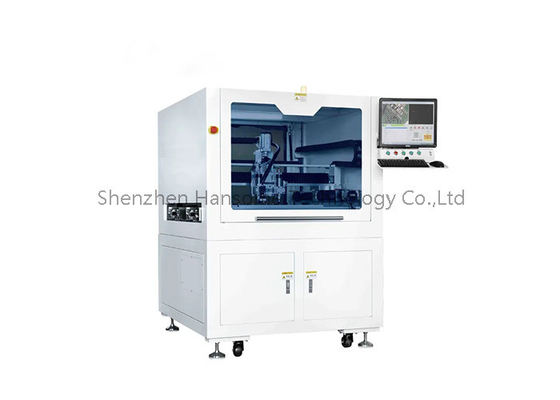

Máy điều khiển chuyển động 4 trục chính xác cao Offline PCBA Router Machine Cho sản xuất PCB
Thiết lập máy
Máy này RM-F550 là một máy Router mới được phát triển. Nó được sử dụng để phân phối toàn bộ các bộ sưu tập bảng mạch in (PCBA) thành các bảng PCBa riêng lẻ.Máy áp dụng một nền tảng rất ổn định để đảm bảo độ chính xác làm việc, kích thước nền tảng làm việc là 300 * 350mm.
Nó có một tùy chọn nền tảng lớn hơn ở 400 * 600mm. Máy cung cấp lập trình "nhìn thấy" thân thiện với người dùng để lập trình trực tuyến nhanh chóng và chính xác,cũng có thể phát hiện quá trình depanning.
Đặc điểm chính
1, Cung cấp cho khách hàng một hiệu suất cao, cao ổn định và an toàn thiết bị công nghiệp, sử dụng cao chính xác hướng dẫn tuyến tính, thẻ điều khiển, và servo motor.
2, 4 trục điều khiển chuyển động dựa trên độ phân giải cao CCD vicual thẳng hàng, sử dụng nền tảng kép để làm cho sản xuất hiệu quả hơn.
3, Đức thương hiệu đường dẫn trục, tốc độ ở 40000 ~ 60000rpm.
4, Taiwan Hiwin thương hiệu hướng dẫn, đảm bảo hệ thống di chuyển chính xác và trơn tru.
5Sau khi máy cắt cắt một khoảng cách nhất định, nó sẽ tự động tăng và giảm đến vị trí của một lưỡi dao không cắt khác.
6, Thích hợp cho thắt thẳng, cung, và bảng kết nối hình tròn.
7, PCB nền được đặt bằng cách xử lý trượt liên tục hai giai đoạn để giảm thời gian chờ và tăng sản xuất.
Xác định
| Mô hình | RM-F328 | ||
| Cấu trúc | Động cơ đơn, nền tảng đôi. | ||
| Chiều dài cắt hiệu quả | 300*350mm | ||
| Loại cắt | Đường thẳng, cung, tròn | ||
| Tốc độ di chuyển | Trục X/Y 1000mm/s, trục Z 500mm/s | ||
| Phương pháp thu thập bụi | Bộ sưu tập trên | ||
| Vòng xoắn | 40000~60000 vòng/phút | ||
| Routing Spindle | Max60000rpm | ||
| Tốc độ cắt | Điều chỉnh 1-100mm/s | ||
| Độ chính xác cắt | ±0,03mm | ||
| Độ chính xác lặp lại | ±0,01mm | ||
| Lập trình | CCD đầy màu sắc | ||
| Kết nối bên ngoài | USB | ||
| Bộ bộ định tuyến | Máy cắt phay,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | ||
| Nguồn cung cấp điện | 380V | ||
| Năng lượng máy | 2000W | ||
| Kích thước máy thu bụi | 600*470*730mm | ||
| Năng lượng thu bụi | 2.2Kw,380V | ||
| Áp suất không khí thu bụi | 4-6KG/cm3 | ||
| Cửa an ninh | Cửa tay | ||
| Cảnh báo lỗi | Vâng. | ||
| Phương pháp chương trình | Tự lập trình, máy ảnh được điều khiển bởi bàn phím và chuột | ||
Ứng dụng
cắt mạch:
Các bộ định tuyến PCBA ngoại tuyến có thể cắt nhanh chóng và chính xác các đường mạch và đường viền trên PCBA.
Nó có thể hoàn thành các quy trình cắt mạch phức tạp khác nhau và cải thiện chất lượng sản xuất của PCBA.
Phân loại bảng:
Bộ định tuyến có thể cắt và tách chính xác nhiều bảng PCBA kết nối với nhau.
Đảm bảo rằng các cạnh của mỗi bảng PCBA đều và kích thước phù hợp, thuận tiện cho việc thử nghiệm và lắp ráp tiếp theo.
Xử lý lỗ:
Bộ định tuyến có thể xử lý chính xác các lỗ khác nhau trên PCBA, bao gồm cả lỗ, lỗ mù, lỗ chôn vùi, v.v.
Đảm bảo rằng kích thước lỗ, vị trí, độ nghiêng và các chỉ số khác có thể đáp ứng các yêu cầu của quy trình.
Đánh cổng:
Bộ định tuyến có thể cắt các khe cắm có hình dạng khác nhau trên PCBA, chẳng hạn như khe cắm để lắp đặt thành phần.
Cải thiện sức mạnh cấu trúc và hiệu suất phân tán nhiệt của PCBA.
Cắt cạnh:
Đường định tuyến có thể thực hiện cắt tỉa mịn và vỏ trên các cạnh của PCBA.
Đảm bảo các cạnh của PCBA đều và mịn để tránh bị hư hại khi tiếp xúc.
Sản xuất tự động:
Các bộ định tuyến PCBA ngoại tuyến có thể đạt được sự phối hợp tốt với các thiết bị khác trên dây chuyền sản xuất.
Cải thiện đáng kể mức độ tự động hóa xử lý PCBA và tăng hiệu quả sản xuất.
