| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |

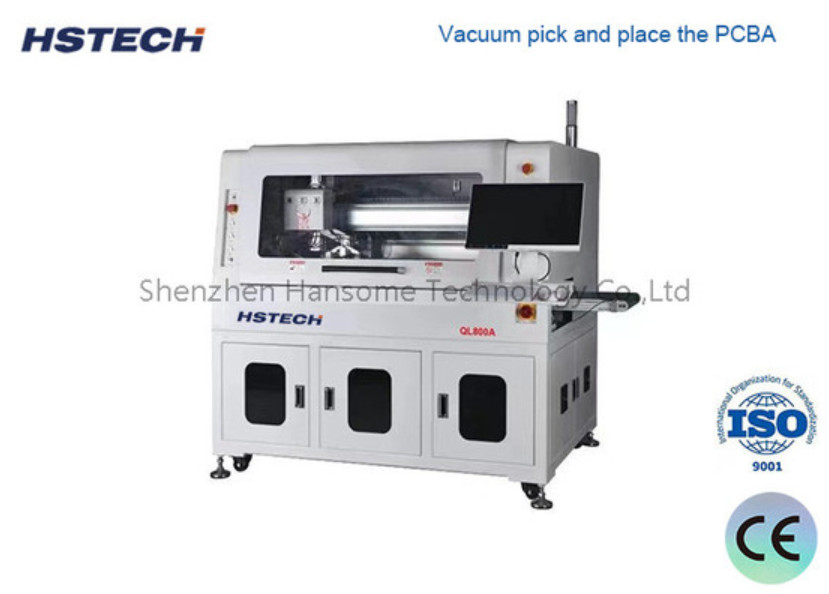

Máy định tuyến PCB theo hướng bên dưới tự động với khả năng tương thích hệ thống ERP
Lời giới thiệu
Máy này là một máy cắm dây tự động PCBA nhúng, đặc biệt được thiết kế cho hoạt động cắm dây tự động bên dưới của PCBA được cố định trên thiết bị.Máy được trang bị một vòi phun sẽ sử dụng hút để gắn chặt PCBA với vật cố định, do đó tạo thuận lợi cho việc tách các lỗ đục, PCB cong và các PCB không đều khác.
Đặc điểm
1. Vacuum Pick & Place PCBA
2.Cắt đáy
3.Cắt hai nền tảng
4- Khám phá dao vỡ.
5. Kết nối đường dây tự động
6.SPC thống kê & ERP phù hợp
7Có thể được trang bị: thay dao tự động, hút bụi chống nổ, giám sát không khí
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và nguồn ánh sáng đo lường - mức, để hỗ trợ hiệu chuẩn máy, bù đắp và định vị,với độ ổn định cao và khả năng chống nhiễu.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống tĩnh ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
