| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

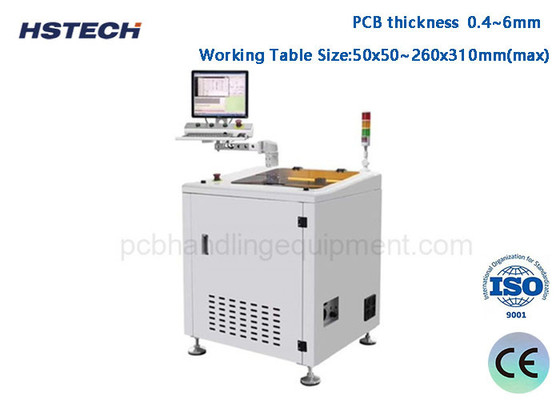

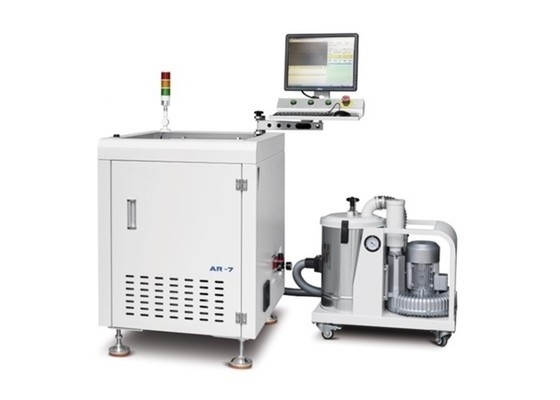

Máy bộ định tuyến PCBA Mini Offline tốc độ cao cho PCB kích thước nhỏ với cắt linh hoạt
Lời giới thiệu
Nó là một máy định tuyến được sử dụng đặc biệt cho sản xuất PCBA lô nhỏ hoặc cá nhân, chủ yếu được sử dụng để cắt và phân khúc chính xác PCB với các thành phần gắn.Nó nhận ra độ chính xác cao và xử lý lặp lại thông qua điều khiển CNC.
Đặc điểm
1, tách tự động ngoài tuyến.
2, Đó là một bộ định tuyến mini PCBA, phù hợp với PCB kích thước nhỏ, và nhà máy phòng tiết kiệm yêu cầu giải pháp.
3, thiết bị tùy chỉnh.
4, PC và hệ thống thị giác CCD.
5, lập trình với bồi thường và thu thập bụi.
6, Có sẵn cho PCBA kích thước tối đa 410-510mm.
7, linh hoạt để cắt hai loại sản phẩm khác nhau.
8, Nền tảng mở cho việc cho ăn và thả bằng tay, cũng có thể được trang bị cánh tay cơ học tùy chọn (robot).
Thông số kỹ thuật
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |
| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Các kịch bản ứng dụng điển hình
Sản xuất điện tử DIY cá nhân hoặc nhỏ, chẳng hạn như sản xuất bảng mạch PCB của riêng bạn.
Sản xuất PCBA hàng loạt nhỏ, phù hợp với tạo nguyên mẫu nhanh và sản xuất thử nghiệm hàng loạt nhỏ.
Cắt và tách PCB khi sửa chữa hoặc sửa đổi các sản phẩm điện tử.
Phòng thí nghiệm giảng dạy, để học sinh hiểu công nghệ xử lý PCBA.
