| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-560 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

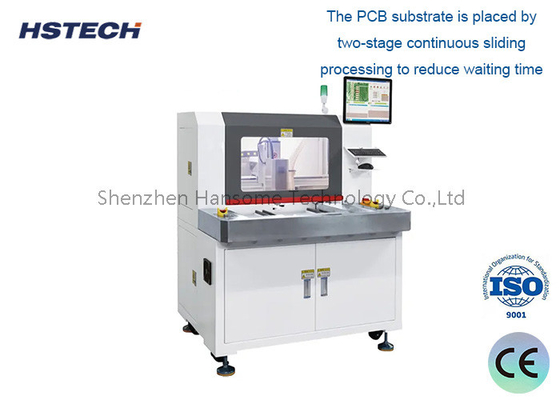

Máy bộ định tuyến PCBA không dây nền tảng kép hiệu quả cao cho bảng PCB dây chuyền lắp ráp SMT
Máy định tuyến PCBA:
Thiết lập máy:
Máy định tuyến PCB tự động này sử dụng trục định tuyến tốc độ cao, được trang bị nền tảng kép, động cơ servo 4 trục,
Vòng trục di chuyển theo lập trình đã đặt trước, tự động tách các lỗ đính kèm bảng, bảng cong,và các bảng hình dạng bất thường khác.
Máy sử dụng hệ thống vận hành cửa sổ, phát hiện CCD đường tách,có thể kiểm tra quá trình tách bất cứ lúc nào.
Đặc điểm chính:
1, trục định tuyến tốc độ cao, 6000rpm.
2, Windows hoạt động, vị trí thủ công hoặc nhập tập tin.
3, phát hiện CCD.
4, bao gồm bộ thu bụi bên trong.
5, Thích hợp để tách bảng FPC, bảng nhôm, FR4, vv.
6, Chủ yếu được sử dụng để tách tấm ván gắn lỗ, tấm cong, thay vì tấm v-cut truyền thống.
Xử lý chính xác cao
Máy bộ định tuyến PCBA sử dụng các công cụ khắc chính xác xoay tốc độ cao và xay để chế biến.
Nó có thể nhận ra cắt chính xác cao, khoan, xử lý rãnh và các quy trình khác trên cạnh PCB.
Độ chính xác xử lý có thể đạt đến ± 0,05mm, đáp ứng các yêu cầu nghiêm ngặt của các sản phẩm điện tử về kích thước PCB.
Xử lý tự động
Được trang bị hệ thống cấp và dỡ hàng tự động, nó có thể nhận ra việc tải và dỡ hàng tự động đầy đủ của bảng PCBA.
Toàn bộ máy rất dễ vận hành, và chỉ cần một số lượng nhỏ sự tham gia thủ công để hoàn thành chế biến quy mô lớn.
Sản xuất hiệu quả
Công cụ máy có tốc độ xử lý nhanh, có thể cải thiện đáng kể hiệu quả xử lý PCBA.
Thời gian xử lý của một tấm PCBA duy nhất thường khoảng 1-2 phút.
Sự tương thích mạnh mẽ
Hỗ trợ xử lý bảng PCBA có kích thước và thông số kỹ thuật khác nhau và cấu trúc đa lớp.
Các thông số xử lý có thể được tự động điều chỉnh theo các thiết kế PCBA khác nhau.
Thân thiện với môi trường
Sử dụng điều khiển chính xác CNC, quá trình xử lý có tiếng ồn thấp và ít bụi hơn.
Được trang bị hệ thống thu bụi hiệu quả để đảm bảo môi trường làm việc sạch sẽ và vệ sinh.
Chăm sóc:
| Mô hình | RM-560 | ||
| Cấu trúc | Một Spindle, nền tảng làm việc kép | ||
| Kích thước máy ((mm) | 1000*1200*1550 | ||
| Trọng lượng tổng | 700kg | ||
| Kích thước máy thu bụi ((mm) | 625*600*1600 | ||
| Phương pháp thu thập bụi | Bộ sưu tập đáy | ||
| Kích thước nền tảng làm việc | 300*400mm | ||
| Loại lái xe sân khấu | Nền tảng xoay kép, máy cắt tỉa chính xác với biến tần động cơ 3 pha | ||
| Hệ thống lái xe | Trục X/Y/Z được điều khiển bởi động cơ servo,trục W được điều khiển bởi biến tần động cơ ba pha | ||
| Routing Spindle | 6000 vòng/phút | ||
| Tốc độ cắt | 1-100mm/s | ||
| Độ chính xác cắt | ±0,05mm | ||
| Độ chính xác lặp lại | ±0,02mm | ||
| Tốc độ di chuyển của trục | 800mm/s | ||
| Hệ thống trục Z | Động vít, hướng dẫn kép | ||
| Bộ bộ định tuyến | Máy cắt mài,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | ||
| Kiểm soát thời gian sử dụng công cụ | Điều khiển chương trình phần mềm | ||
| Chức năng bảo vệ hoạt động | rèm ánh sáng an toàn | ||
| Cửa an ninh | Cửa tay | ||
| Cảnh báo lỗi | Vâng. | ||
| Phương pháp chương trình | Tự lập trình, máy ảnh được điều khiển bởi bàn phím và chuột | ||
Chi tiết máy:

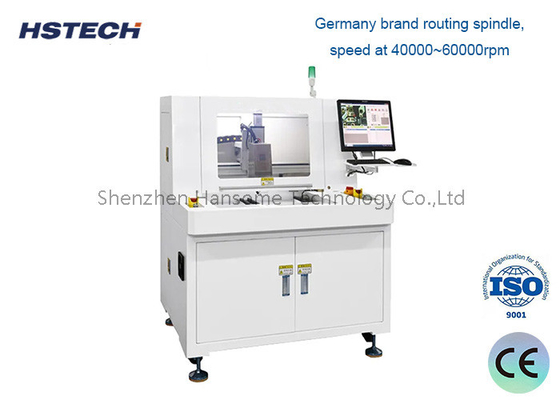

Vòng trục đường dẫn tốc độ cao và bộ thu bụi nội bộ
Windows7/10 phiên bản tiếng Anh hệ điều hành,đơn giản để gỡ lỗi và vận hành.
| Máy định tuyến PCBA | |||
