| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-RM-F500 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

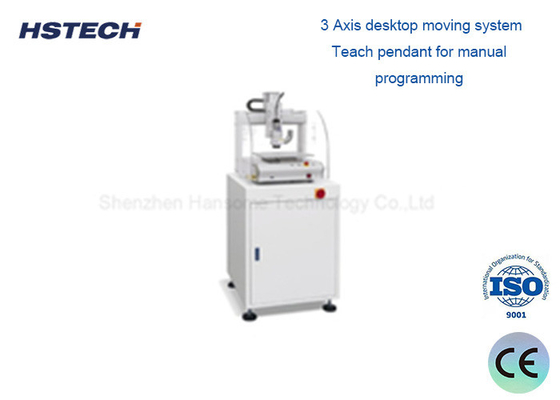

Máy bộ định tuyến màn hình cảm ứng PCB cắt đa chức năng cho giám sát thời gian thực
Máy định tuyến CB:

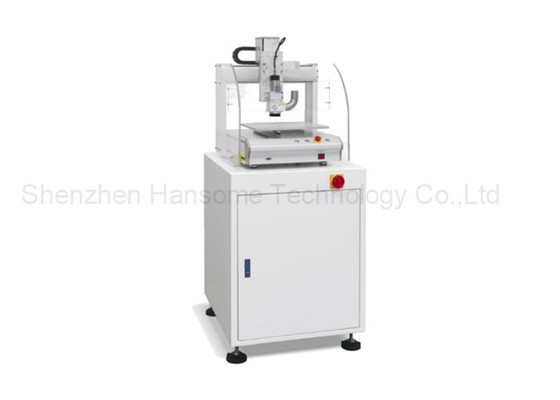

Máy RM-F500 này là một máy định tuyến PCB dọc, thân máy bao gồm hai phần, phần dưới là cấu trúc và phần trên là hệ thống tách PCB di chuyển 3 trục trên bàn.Hệ thống tách sử dụng hộp dạy cho lập trình thủ công, nên cần thiết lập thủ công mọi điểm đánh dấu, đó là một hệ thống định tuyến PCB hiệu quả về chi phí.
Định nghĩa và chức năng:
Máy xay CB là một thiết bị máy cụ đặc biệt được sử dụng để chế biến vỏ CB (Circuit Breaker).
Chức năng chính là sản xuất vỏ ngắt mạch có kích thước và hình dạng khác nhau thông qua mài chính xác.
Nguyên tắc hoạt động:
Máy xay CB bao gồm một công cụ quay tốc độ cao được điều khiển bởi một động cơ, có thể di chuyển chính xác trên ba trục X / Y / Z.
CB lồng trống để được xử lý được cố định trên bàn làm việc, và công cụ thực hiện mài theo đường dẫn được lập trình trước.
Thông qua hệ thống điều khiển CNC chính xác, xử lý tự động chính xác cao của đường viền nhà phức tạp được đạt được.
Đặc điểm chính:
Độ chính xác xử lý cao: có thể đạt được độ chính xác kích thước ± 0,01mm và xử lý chính xác các đường viền phức tạp.
Tốc độ xử lý nhanh: mức độ tự động hóa cao, hiệu quả xử lý được cải thiện đáng kể.
Khả năng thích nghi mạnh mẽ: các tham số xử lý có thể được điều chỉnh tự động theo các mô hình khác nhau của vỏ CB.
Tiếng ồn thấp: thiết kế cách âm được áp dụng, và tiếng ồn thấp trong quá trình hoạt động.
Hoạt động đơn giản: với giao diện tương tác máy tính con người, hoạt động dễ dàng và nhanh chóng.
Các kịch bản ứng dụng:
Sản xuất CB: được sử dụng cho chế biến chính xác tự động của vỏ CB.
Dịch vụ sửa chữa: sửa chữa và tái chế vỏ CB bị hư hại.
Phòng thí nghiệm nghiên cứu khoa học: được sử dụng để phát triển và thử nghiệm các cấu trúc CB mới và vật liệu mới.
Đặc điểm:
1, Hệ thống di chuyển bàn làm việc 3 trục.
2, dạy đeo dây chuyền cho lập trình thủ công.
3, Vòng trục định tuyến tốc độ cao, tốc độ 20000 ~ 40000rpm.
4, Taiwan Hiwin thương hiệu hướng dẫn, đảm bảo hệ thống di chuyển chính xác và trơn tru.
5, phương pháp thu bụi phía trên, đảm bảo nền tảng sạch sẽ.
6, Thích hợp cho thắt thẳng, cung, và bảng kết nối hình tròn.
7, phòng phẫu thuật kín, an ninh và tiếng ồn thấp.
| Mô hình | RM-F500 | ||
| Cấu trúc | Một Spindle, một nền tảng | ||
| Chiều dài cắt hiệu quả | 270*220mm ((x*Y) | ||
| Loại cắt | Đường thẳng, cung, tròn | ||
| Tốc độ di chuyển | Trục X/Y/Z 300*250*90mm/s | ||
| Phương pháp thu thập bụi | Bộ sưu tập trên | ||
| Vòng xoắn | 20000~40000 vòng/phút | ||
| Routing Spindle | Max40000rpm | ||
| Tốc độ cắt | Điều chỉnh 1-100mm/s | ||
| Độ chính xác cắt | ±0,03mm | ||
| Độ chính xác lặp lại | ±0,01mm | ||
| Lập trình | Hộp dạy | ||
| Kết nối bên ngoài | USB | ||
| Bộ bộ định tuyến | Máy cắt phay,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | ||
| Nguồn cung cấp điện | 220V/110V,50/60Hz | ||
| Độ dày tấm | 0.8-3mm | ||
| Kích thước máy thu bụi | 600*500*500mm | ||
| Năng lượng thu bụi | 750W,1HP | ||
| Bộ định tuyến PCB | |||
