Máy định tuyến PCB chính xác cao mới được phát triển với nền tảng kép để tháo tấm

Máy định tuyến PCB chính xác cao mới được phát triển với nền tảng kép để tháo tấm

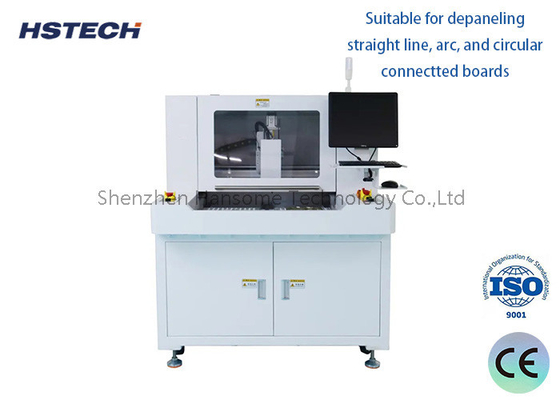

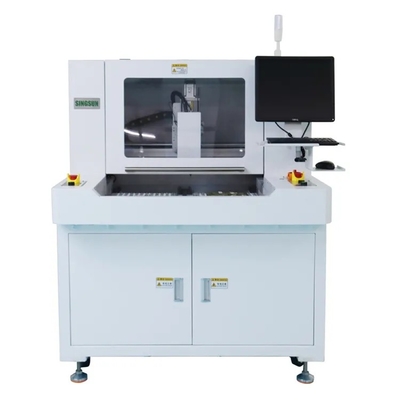

Máy bộ định tuyến PCB RM-F550 này là một máy định tuyến mới được phát triển. Nó được sử dụng để phân phối toàn bộ các tập hợp bảng mạch in (PCBA) thành các bảng PCBa riêng lẻ.Máy áp dụng một nền tảng rất ổn định để đảm bảo độ chính xác làm việc, kích thước nền tảng làm việc là 300 * 350mm.

Nó có một tùy chọn nền tảng lớn hơn ở 400 * 600mm. Máy cung cấp lập trình "nhìn thấy" thân thiện với người dùng để lập trình trực tuyến nhanh chóng và chính xác,cũng có thể phát hiện quá trình depanning.

Máy tách PCB này áp dụng x,y,z servo motor và hệ thống lái xe và vít bóng, đường ray hướng dẫn tuyến tínhđảm bảo máy chạy trơn tru và chính xác,chính xác di chuyển ít hơn 0,01mm,chính xác định tuyến sau đó là 0.05mm.
Thiết kế trạm làm việc kép xoay làm cho hoạt động liên tục, cải thiện đáng kể hiệu quả sản xuất. Máy được trang bị CCD có độ phân giải cao.sử dụng phương pháp lập trình học trực tiếp với crosscursor của CCD, rất dễ dàng để vận hành, phần mềm có thể thực hiện điểm, đường, cung, vòng tròn vv lệnh để cắt hình dạng khác nhau của bảng bảng, nó có chức năng định vị đánh dấu,có thể tự động điều chỉnh sự dịch chuyển tọa độ khi vị trí PCB thay đổi.PC công nghiệp, hệ thống Windows và phần mềm tự phát triển đầy đủ tiếng Anh làm cho lập trình và vận hành rất dễ dàng.Máy hút bụi im lặng bên ngoài cung cấp một môi trường làm việc sạch và tiếng ồn thấp .Milling cắt có thể được sử dụng như 2 hoặc 3 phần, chỉ cần thiết lập các thông số trên sofeware, nó đã rất kéo dài milling cắt'sự sống dịch vụ.Được trang bị quạt ion hóa chống tĩnh có thể loại bỏ tĩnh và loại bỏ bụi

Đặc điểm chính

2, 4 trục điều khiển chuyển động dựa trên độ phân giải cao CCD vicual thẳng hàng, sử dụng nền tảng kép để làm cho sản xuất hiệu quả hơn.

3, Đức thương hiệu đường dẫn trục, tốc độ ở 40000 ~ 60000rpm.

4, Taiwan Hiwin thương hiệu hướng dẫn, đảm bảo hệ thống di chuyển chính xác và trơn tru.

5Sau khi máy cắt cắt một khoảng cách nhất định, nó sẽ tự động tăng và giảm đến vị trí của một lưỡi dao không cắt khác.

6, Thích hợp cho thắt thẳng, cung, và bảng kết nối hình tròn.

7, PCB nền được đặt bằng cách xử lý trượt liên tục hai giai đoạn để giảm thời gian chờ và tăng sản xuất.

Xác định

Ứng dụng

cắt đường viền PCBA:
Sử dụng công nghệ cắt CNC chính xác cao, có thể cắt chính xác dọc theo đường viền của PCBA.
Điều này đảm bảo độ chính xác của kích thước PCBA và loại bỏ vật liệu cạnh dư thừa.

Phân chỉnh PCBA:
Dựa trên cắt đường viền, bề mặt PCBA có thể được cắt tỉa và đục hố.
Điều này giúp cải thiện chất lượng ngoại hình của PCBA và cải thiện độ tin cậy của nó.

Xử lý lỗ PCB:
Máy định tuyến ngoại tuyến cũng có thể được sử dụng để xử lý các lỗ bổ sung trên PCBA, chẳng hạn như lỗ đệm gắn.
Việc chế biến lỗ chính xác này thuận lợi cho việc lắp đặt và lắp ráp PCBA sau đó.

Sửa chữa thành phần:
Trong quá trình sản xuất PCBA, đôi khi một số lượng nhỏ các thành phần có thể bị hư hỏng hoặc không phù hợp.
Máy định tuyến ngoại tuyến có thể sửa chữa các vấn đề này, chẳng hạn như tháo rời và dán lại, hàn lại, v.v.

Sản xuất mẫu thử:
Máy định tuyến ngoại tuyến có thể được sử dụng để sản xuất một số lượng nhỏ các mẫu PCBA hoặc các sản phẩm thử nghiệm.
Điều này thuận lợi cho việc xác minh và thử nghiệm quy trình trước khi sản xuất hàng loạt.

Chi tiết máy
