| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
Lời giới thiệu

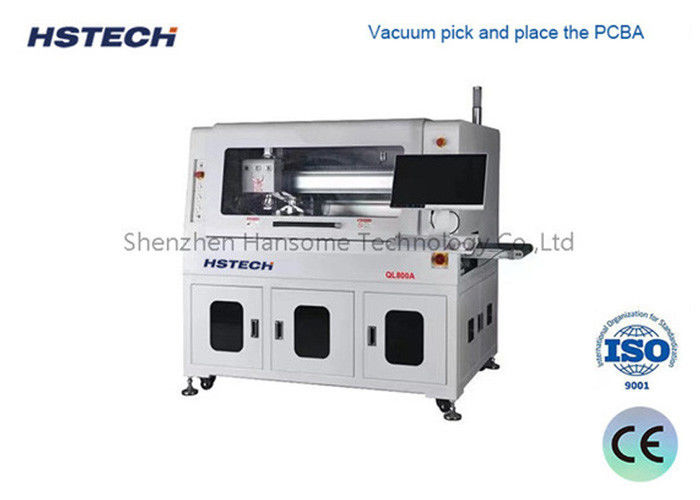

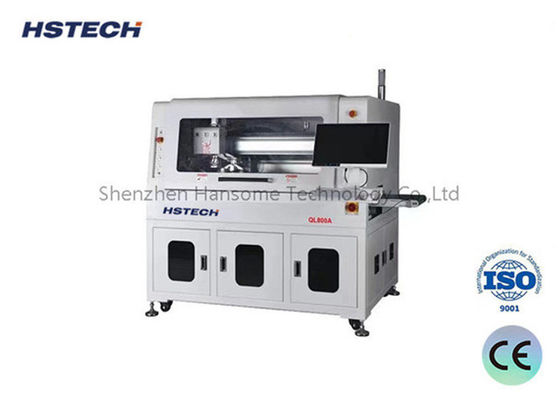

Đây là một máy định tuyến PCBA tự động được thiết kế để chính xác và hiệu quả.Sau khi hoàn thành quá trình định tuyến, máy sử dụng một hệ thống hút vòi để chọn và đặt liền mạch cả PCBA và giàn của nó với nhau.Thiết kế cong, và các kết nối bất thường khác, làm cho nó trở thành một công cụ vô giá để hợp lý hóa sản xuất và đảm bảo tách chính xác các bộ PCB phức tạp.
Đặc điểm
Có hệ thống chọn và đặt dựa trên chân không để xử lý chính xác và an toàn các PCBA.
Thực hiện các hoạt động cắt đáy với độ chính xác và hiệu quả đặc biệt.
Bao gồm thiết kế nền tảng kép để tăng năng suất và giảm thời gian ngừng hoạt động trong quá trình cắt.
Được trang bị hệ thống phát hiện dao vỡ, đảm bảo thông báo kịp thời và giảm thiểu sự gián đoạn sản xuất.
Tích hợp liền mạch với các dây chuyền sản xuất tự động, hợp lý hóa quy trình làm việc và tối đa hóa năng lực sản xuất tổng thể.
Cung cấp chức năng thống kê SPC, cho phép phân tích dữ liệu và tích hợp với hệ thống ERP để tối ưu hóa quản lý hàng tồn kho và lập kế hoạch sản xuất.
Các nâng cấp tùy chọn bao gồm hệ thống thay đổi công cụ tự động, chức năng máy hút bụi chống nổ và giám sát khối lượng không khí, tăng cường an toàn, độ tin cậy và hiệu suất.
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và nguồn ánh sáng đo lường - mức, để hỗ trợ hiệu chuẩn máy, bù đắp và định vị,với độ ổn định cao và khả năng chống nhiễu.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống tĩnh ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
