| Tên thương hiệu: | HSTECH |
| Số mẫu: | CM-610 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, D/P |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

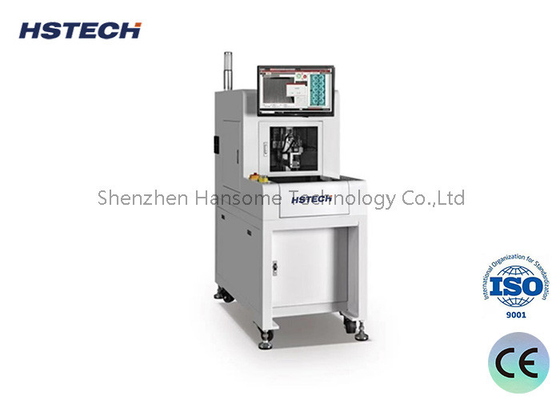

Máy cắt PCBA đơn nền tảng Offline PCB Router
Mô tả
Đây là một hệ thống định tuyến PCBA tự động hoàn toàn được thiết kế để hoạt động trên một nền tảng. Nó kết hợp giao diện lập trình dựa trên máy tính để thiết lập và điều khiển liền mạch.Máy có một trục đường dẫn tốc độ cao mà, kết hợp với một giàn chính xác, chính xác tách các lỗ đúc, PCB cong và các thành phần kết nối bất thường khác,đồng thời thực hiện đường dẫn đáy và thu thập bụi cho một quy trình sạch và hiệu quả.
Đặc điểm
Có hệ điều hành phần mềm tiếng Trung / tiếng Anh thân thiện với người dùng để có thể truy cập toàn cầu và dễ sử dụng.

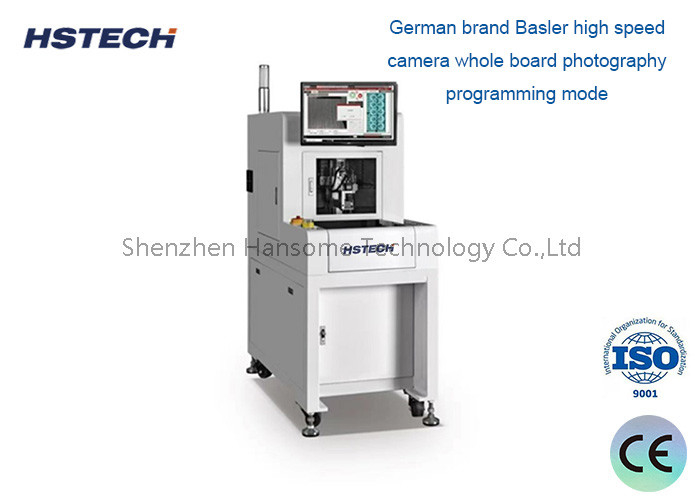

Tích hợp một máy ảnh tốc độ cao Basler của Đức để lập trình chụp ảnh toàn bộ bảng, cho phép điều khiển từ xa và khả năng gỡ lỗi cho tính linh hoạt và tiện lợi tối đa.
Được trang bị các tính năng tiên tiến như thay đổi công cụ định tuyến tự động (bit), phát hiện công cụ phá vỡ và điều chỉnh chiều cao công cụ, đảm bảo hoạt động liên tục và chính xác với thời gian ngừng hoạt động tối thiểu.
Được thiết kế để hoạt động với một bàn nhưng cũng có thể thích nghi với sự kết hợp của hai máy, cho phép sản xuất có thể mở rộng.nâng cao đáng kể hiệu quả sản xuất và giảm chi phí lao động.
Ứng dụng
Full Vision Intelligent Router là một giải pháp linh hoạt được thiết kế cho một loạt các ngành công nghiệp, bao gồm cả điện tử tiêu dùng, thiết bị gia dụng, điện tử ô tô,và các lĩnh vực khác đòi hỏi các hoạt động cắt PCB đa tấm phức tạpKhả năng tiên tiến của nó đảm bảo độ chính xác và hiệu quả trong việc xử lý các nhiệm vụ cắt PCB khác nhau.
Thông số kỹ thuật
| Mô hình máy | NT1văn hóa |
| Kích thước cắt PCB | 310*360MM |
| Đối tượng cắt | V-groove, lỗ ấn, điểm tròn, vv. |
| Bàn cắt | Bàn đơn |
| Độ chính xác cắt | ±0,08MM |
| Độ chính xác lặp lại | ± 0,015MM |
| Tốc độ di chuyển trục tối đa | X,Y1,Y2:1000mm/s,trục Z:800mm/s |
| Vòng xoắn | Thương hiệu Trung Quốc |
| Chế độ thay đổi công cụ | Thay đổi công cụ bằng tay |
| Tốc độ định tuyến trục | MAX:60000rpm |
| Khám phá công cụ | Tự động chìm công cụ, phá công cụ (không cần thiết) |
| Tốc độ cắt | Định hướng 5 ̊100mm/s |
| Độ dày cắt PCB | 0.3-3.0MM |
| Phương pháp lập trình | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh |
| Phương pháp kiểm soát | Hệ thống điều khiển 3 trục chính xác PC |
| X,Y1,Y2,Z phương pháp điều khiển | Động cơ servo nội bộ (tùy chọn Panasonic) |
| Kích thước bit định tuyến phù hợp | 0.8 ¥3.0MM |
| Nguồn cung cấp điện | AC220V 50/60HZ một pha |
| Kích thước máy | L*W*H ((1250mm*650mm*1550mm) |
| Trọng lượng máy | 300kg |
| Năng lượng máy lọc bụi | 3HP |
| Nguồn cung cấp điện cho máy lọc bụi | AC380V 3 giai đoạn |
| Kích thước không bụi | L*W*H ((800mm*400mm*780mm) |
| Kích thước máy lau bụi | 60kg |
| Phương pháp làm sạch bụi | Làm sạch kích thước bên trên/bên dưới (không cần thiết) |
Kích thước
Chi tiết máy
Hệ thống Super Vision ((Được trang bị máy ảnh hình ảnh công nghiệp Đức và ống kính Moritex thương hiệu Nhật Bản) và thiết bị thu bụi bên trên bàn chải ESD.
Hệ thống cắt tích hợp ((Cắt bằng giàn hoặc ngón tay từ tính) và mã PIN ngón tay từ tính ((thiết kế bằng sáng chế)
Hệ thống cắt đáng tin cậy ((Sử dụng trục Đức Sycotec và đảo chiều tần số),Win7/Win10 hệ thống phiên bản tiếng Anh.
