| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-288 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |

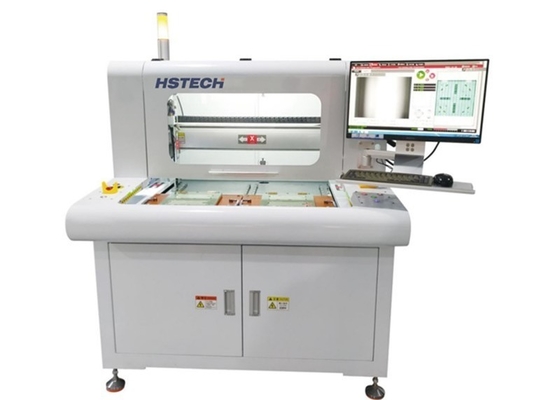

RT350/360/360A/380A Máy định tuyến PCB bàn đôi với bàn kép để làm việc liên tục
Các đặc điểm chính
Thông số kỹ thuật
| Mô hình máy | NT1văn hóa | NT1văn hóa | RTvăn hóa | RT380A |
| Kích thước cắt PCB | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| Đối tượng cắt | Đường thẳng, điểm, cung, vòng tròn, vv | Đường thẳng, điểm, cung, vòng tròn, vv | Đường thẳng, điểm, cung, vòng tròn, vv | V-đường rãnh, lỗ đóng dấu, điểm tròn, vv |
| Bàn cắt | Bàn đôi | Bàn đôi | Bàn đôi | Bàn đôi |
| Độ chính xác cắt | ±0,08MM | ±0,05MM | ±0,05MM | ±0,05MM |
| Độ chính xác lặp lại | ± 0,015MM | ±0,01MM | ±0,01MM | ±0,01MM |
| Tốc độ di chuyển trục tối đa | X,Y1,Y2:1000mm/s,trục Z:800mm/s | X,Y1,Y2:1000mm/s,trục Z:800mm/s | X,Y1,Y2:1000mm/s,trục Z:800mm/s | X,Y1,Y2:1000mm/s,trục Z:800mm/s |
| Vòng xoắn | Thương hiệu Trung Quốc | Đĩa Trung Quốc / NSK spindle (không cần thiết) | Nhật Bản NSK/Đức Sycotec | V-blade + spindle thương hiệu Trung Quốc |
| Chế độ thay đổi công cụ | Thay đổi công cụ bằng tay | Thay đổi công cụ bằng tay | Tự động | Thay đổi công cụ bằng tay |
| Tốc độ định tuyến trục | MAX:60000rpm | MAX:60000rpm | MAX:60000rpm | MAX:60000rpm |
| Khám phá công cụ | Tự động làm chìm công cụ, phá vỡ công cụ | Tự động làm chìm công cụ, phá vỡ công cụ | Khám phá tự động việc chìm công cụ, phá vỡ công cụ và công cụ trượt | Khám phá tự động việc chìm công cụ, phá vỡ công cụ và công cụ trượt |
| Tốc độ cắt | Định hướng 5 ̊100mm/s | Định hướng 5 ̊100mm/s | Định hướng 5 ̊100mm/s | Định hướng 5 ̊100mm/s |
| Độ dày cắt PCB | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| Phương pháp lập trình | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh |
| Phương pháp kiểm soát | Điều khiển chính xác PC 4 trục | Điều khiển chính xác 6 trục PC | Điều khiển chính xác 6 trục PC | Điều khiển chính xác 6 trục PC |
| Động cơ X,Y1,Y2,Z | Máy điều khiển servo thương hiệu Trung Quốc | Máy điều khiển servo PanasonicA6 | Máy điều khiển servo PanasonicA6 | Máy điều khiển servo PanasonicA6 |
| Kích thước bit định tuyến phù hợp | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM |
| Nguồn cung cấp điện | AC220V 50/60HZ một pha | AC220V 50/60HZ một pha | AC220V 50/60HZ một pha | AC220V 50/60HZ một pha |
| Kích thước máy |
Đàn ông. (1180mm*1180mm*1350mm) |
Đàn ông. (1180mm*1180mm*1350mm) |
Đàn ông. (1180mm*1180mm*1350mm) |
Đàn ông. (1180mm*1180mm*1350mm) |
| Trọng lượng máy | 800kg | 800kg | 800kg | 800kg |
| Năng lượng máy lọc bụi | 3HP | 3HP | 3HP | 3HP |
| Nguồn cung cấp điện cho máy lọc bụi | AC380V 3 giai đoạn | AC380V 3 giai đoạn | AC380V 3 giai đoạn | AC380V 3 giai đoạn |
| Kích thước không bụi |
Đàn ông. (665mm*635mm*1610mm) |
Đàn ông. (665mm*635mm*1610mm) |
Đàn ông. (665mm*635mm*1610mm) |
Đàn ông. (665mm*635mm*1610mm) |
| Trọng lượng máy lọc bụi | 155kg | 155kg | 155kg | 155kg |
| Phương pháp làm sạch bụi | Làm sạch kích thước bên trên/bên dưới (không cần thiết) | Làm sạch kích thước bên trên/bên dưới (không cần thiết) | Làm sạch kích thước bên trên/bên dưới (không cần thiết) | Làm sạch kích thước bên trên/bên dưới (không cần thiết) |
Bảy menu chức năng
1Thông tin về thiết bị
Hiển thị thông tin trạng thái máy, bao gồm việc sử dụng máy ảnh, nguồn ánh sáng, công cụ, v.v.
2.Đạo diễn chương trình
Trong chế độ này, đường cắt có thể được chỉnh sửa nhanh chóng và chính xác thông qua phương pháp dạy hình ảnh.
3. Chương trình hệ thống
Trong chế độ này, người dùng chỉ cần đặt điểm bắt đầu và điểm kết thúc, và máy sẽ tự động hoàn thành toàn bộ quá trình cắt.
4- Chỉnh vị trí.
Trong giao diện này, bạn có thể đặt vị trí. Khi vị trí đạt được, máy sẽ tự động phát hiện và dừng lại.
5.Chế độ thủ công
Trong chế độ này, người dùng có thể điều khiển thủ công các hành động khác nhau của máy, bao gồm chuyển động trục X / Y, xoay công cụ, v.v.
6- Giữ cài đặt.
Trong giao diện này, bạn có thể xem nhật ký công việc của máy, bao gồm ngày sản xuất, giờ làm việc, hồ sơ lỗi, vv
7Các thông số quy trình
Trong giao diện này, bạn có thể thiết lập các thông số khác nhau của máy, bao gồm các thông số máy ảnh, các thông số nguồn ánh sáng, các thông số công cụ, vv.
Ưu điểm
Chức năng phát hiện vỡ công cụ, theo dõi thời gian thực tình trạng sử dụng công cụ
Chức năng điều chỉnh công cụ tự động để tránh các vấn đề lệch chiều cao khi thay đổi công cụ
Bàn bàn đôi làm việc liên tục để tối đa hóa năng suất máy
Lưỡi dao loại cưa và đường trục trục trục trục kết hợp cắt
