| Tên thương hiệu: | HSTECH |
| Số mẫu: | CM-610 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, D/P |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

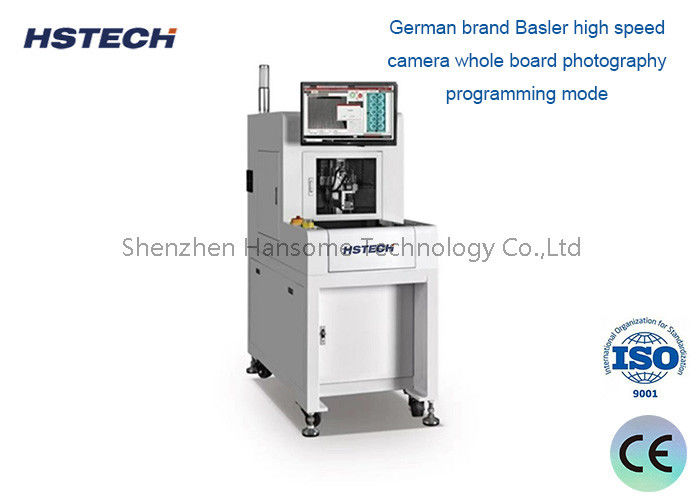

Máy cắt PCBA đơn nền tảng Offline PCB Router
Mô tả
Đây là một hệ thống định tuyến PCBA hoàn toàn tự động, được thiết kế độc quyền cho hoạt động trên một nền tảng.Giao diện lập trình dựa trên máy tính để thiết lập trực quan và điều khiển chính xácĐược trang bị một trục đường dẫn tốc độ cao, máy này, trong sự hài hòa với một giàn chính xác, chuyên nghiệp giải nén lỗ đính, PCB cong, và các thành phần khác không đều kết nối với nhau,tất cả trong khi đồng thời thực hiện đường dẫn đáy và loại bỏ bụi, đảm bảo một quy trình làm việc sạch sẽ và hiệu quả.
Đặc điểm
Hệ thống tự hào có giao diện hoạt động phần mềm tiếng Trung / tiếng Anh thân thiện với người dùng, thúc đẩy khả năng truy cập toàn cầu và nâng cao trải nghiệm người dùng.
Tích hợp liền mạch một máy ảnh tốc độ cao Basler của Đức, nó cung cấp toàn bộ các chương trình chụp ảnh bảng,Năng lực điều khiển từ xa và khả năng gỡ lỗi cho sự linh hoạt và tiện lợi vô song.
Được trang bị các chức năng tiên tiến, bao gồm chuyển đổi công cụ định tuyến tự động (bit), phát hiện công cụ phá vỡ và tự động điều chỉnh chiều cao công cụ, nó đảm bảo liên tục,hoạt động chính xác với thời gian ngừng hoạt động tối thiểu, tối đa hóa năng suất.
Mặc dù được thiết kế chủ yếu cho hoạt động một bàn, hệ thống cũng có khả năng mở rộng, cho phép tích hợp hai máy để tăng công suất.nó có thể hoạt động độc lập, tăng đáng kể hiệu quả sản xuất và giảm thiểu chi phí lao động.
Ứng dụng
Bộ định tuyến thông minh Full Vision phục vụ như một giải pháp đa năng, công nghiệp-agnostic,phục vụ cho một loạt các ngành công nghiệp từ điện tử tiêu dùng và thiết bị gia dụng đến điện tử ô tô và hơn thế nữaCác khả năng tiên tiến của nó đảm bảo độ chính xác và hiệu quả trong việc giải quyết nhiều thách thức cắt PCB.
Thông số kỹ thuật
| Mô hình máy | NT1văn hóa |
| Kích thước cắt PCB | 310*360MM |
| Đối tượng cắt | V-groove, lỗ ấn, điểm tròn, vv. |
| Bàn cắt | Bàn đơn |
| Độ chính xác cắt | ±0,08MM |
| Độ chính xác lặp lại | ± 0,015MM |
| Tốc độ di chuyển trục tối đa | X,Y1,Y2:1000mm/s,trục Z:800mm/s |
| Vòng xoắn | Thương hiệu Trung Quốc |
| Chế độ thay đổi công cụ | Thay đổi công cụ bằng tay |
| Tốc độ định tuyến trục | MAX:60000rpm |
| Khám phá công cụ | Tự động chìm công cụ, phá công cụ (không cần thiết) |
| Tốc độ cắt | Định hướng 5 ̊100mm/s |
| Độ dày cắt PCB | 0.3-3.0MM |
| Phương pháp lập trình | Toàn bộ bảng chụp ảnh, dạy vẽ hình ảnh |
| Phương pháp kiểm soát | Hệ thống điều khiển 3 trục chính xác PC |
| X,Y1,Y2,Z phương pháp điều khiển | Động cơ servo nội bộ (tùy chọn Panasonic) |
| Kích thước bit định tuyến phù hợp | 0.8 ¥3.0MM |
| Nguồn cung cấp điện | AC220V 50/60HZ một pha |
| Kích thước máy | L*W*H ((1250mm*650mm*1550mm) |
| Trọng lượng máy | 300kg |
| Năng lượng máy lọc bụi | 3HP |
| Nguồn cung cấp điện cho máy lọc bụi | AC380V 3 giai đoạn |
| Kích thước không bụi | L*W*H ((800mm*400mm*780mm) |
| Kích thước máy lau bụi | 60kg |
| Phương pháp làm sạch bụi | Làm sạch kích thước bên trên/bên dưới (không cần thiết) |
Kích thước
Chi tiết máy
Hệ thống Super Vision ((Được trang bị máy ảnh hình ảnh công nghiệp Đức và ống kính Moritex thương hiệu Nhật Bản) và thiết bị thu bụi bên trên bàn chải ESD.
Hệ thống cắt tích hợp ((Cắt bằng giàn hoặc ngón tay từ tính) và mã PIN ngón tay từ tính ((thiết kế bằng sáng chế)
Hệ thống cắt đáng tin cậy ((Sử dụng trục Đức Sycotec và đảo chiều tần số),Win7/Win10 hệ thống phiên bản tiếng Anh.
Về Bao bì
