| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

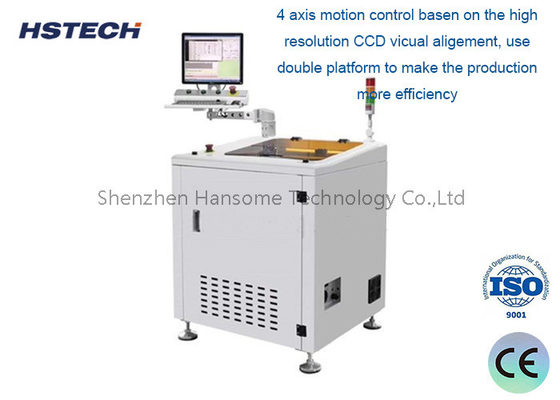

Máy bộ định tuyến PCBA Mini Offline tốc độ cao cho PCB kích thước nhỏ với cắt linh hoạt
Lời giới thiệu:
Thiết bị này là một máy định tuyến chuyên dụng được thiết kế đặc biệt cho sản xuất PCBA quy mô nhỏ hoặc riêng lẻ (hội hình bảng mạch in).Nó chủ yếu phục vụ để thực hiện các hoạt động cắt và phân đoạn chính xác trên PCB đã có các thành phần được gắn, đảm bảo độ chính xác tối đa. Máy đạt được độ chính xác và khả năng lặp lại vô song trong các quy trình của nó, được tạo thuận lợi bởi công nghệ CNC tiên tiến (điện toán số kiểm soát).
Đặc điểm:
Phân tách tự động ngoại tuyến: Hệ thống hoạt động độc lập, cho phép tách PCB tự động liền mạch và hiệu quả, tối ưu hóa quy trình làm việc và giảm thiểu thời gian chết.
Bộ định tuyến PCBA nhỏ: Lý tưởng cho việc xử lý PCB cỡ nhỏ, bộ định tuyến nhỏ gọn này không chỉ phù hợp với không gian nhà máy chật hẹp mà còn góp phần vào các giải pháp sản xuất hiệu quả về chi phí và tiết kiệm không gian.
Thiết bị tùy chỉnh: Máy được trang bị các thiết bị cố định tùy chỉnh, đảm bảo tính tương thích và ổn định cho một loạt các thiết kế và kích thước PCB, tạo điều kiện cho việc xử lý chính xác.
Hệ thống hình ảnh PC & CCD tích hợp: Được nâng cao với một hệ thống điều khiển PC chính xác cao và hệ thống thị giác CCD (thiết bị sạc kết nối), nó cho phép sắp xếp chính xác và giám sát quá trình cắt,đảm bảo độ chính xác vượt trội.
Có thể lập trình bằng cách bù đắp và thu thập bụi: Với khả năng lập trình tiên tiến với chức năng bù đắp tích hợp, nó điều chỉnh cho sự không chính xác nhỏ và duy trì hiệu suất cao nhất.hệ thống thu bụi tích hợp giữ cho khu vực làm việc sạch sẽ và không có chất thải.
Capacity for Max 410-510mm PCBA: Được thiết kế để xử lý PCB có kích thước lên đến 410-510mm, bộ định tuyến này đảm bảo tính linh hoạt và khả năng mở rộng cho các nhu cầu sản xuất khác nhau.
Tải cắt đa sản phẩm linh hoạt: Tính linh hoạt của nó cho phép cắt hai loại sản phẩm khác nhau trên cùng một máy, tăng hiệu quả và giảm nhu cầu về nhiều máy chuyên dụng.
Nền tảng mở cho các hoạt động thủ công hoặc tự động: Router có thiết kế nền tảng mở đơn giản hóa các hoạt động cho ăn và thả bằng tay.Nó có thể được trang bị tùy chọn với một cánh tay cơ học (robot) để tải và thả hoàn toàn tự động, tăng năng suất và giảm chi phí lao động.
Chi tiết:
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |

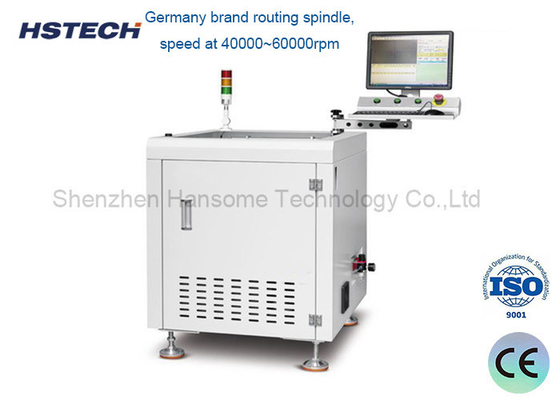

| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Các kịch bản ứng dụng điển hình:
Sản xuất điện tử DIY cá nhân hoặc nhỏ, chẳng hạn như làm bảng mạch PCB của riêng bạn.
Sản xuất PCBA hàng loạt nhỏ, phù hợp với tạo nguyên mẫu nhanh và sản xuất thử nghiệm hàng loạt nhỏ.
Cắt và tách PCB khi sửa chữa hoặc sửa đổi các sản phẩm điện tử.
Phòng thí nghiệm giảng dạy, để học sinh hiểu công nghệ xử lý PCBA.
