| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
Lời giới thiệu

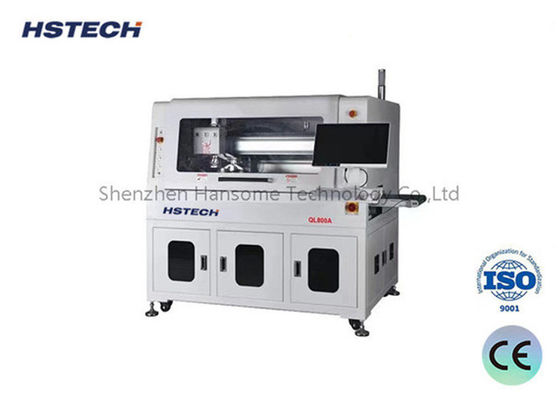

Máy định tuyến PCBA tự động này được thiết kế với độ chính xác và hiệu quả.Nó sử dụng một hệ thống dựa trên jig để giữ an toàn PCBA trong quá trình định tuyến bên dưới tự độngMột khi hoàn thành định tuyến, máy sử dụng một cơ chế hút vòi tiên tiến để nâng tinh tế và chính xác vị trí cả PCBA và jig như một thực thể thống nhất.Tính năng đột phá này cho phép máy tách các lỗ niêm phong một cách kỹ lưỡng, PCB cong, và các cấu hình PCB không đều khác, do đó tối ưu hóa quy trình sản xuất và tăng năng suất tổng thể.
Đặc điểm

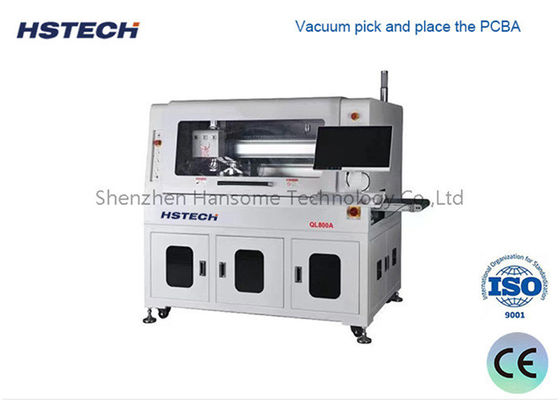

PCBA được chọn và đặt chính xác bằng cách sử dụng hệ thống dựa trên chân không, đảm bảo xử lý chính xác và an toàn.
Máy này thực hiện các hoạt động cắt đáy với độ chính xác, phù hợp với các yêu cầu cụ thể của PCBA.
Nó tự hào về khả năng cắt hai nền tảng, tăng năng suất bằng cách cho phép các quy trình cắt đồng thời hoặc xen kẽ.
Khám phá dao bị hỏng tích hợp đảm bảo nhận diện ngay lập tức bất kỳ vấn đề nào, tạo điều kiện bảo trì nhanh chóng và giảm thiểu thời gian ngừng hoạt động.
Máy được kết nối liền mạch với các dây chuyền sản xuất tự động, tạo điều kiện cho quy trình làm việc trơn tru và hiệu quả từ đầu đến cuối.
Được trang bị chức năng thống kê SPC (Kiểm soát quy trình thống kê), nó tích hợp liền mạch với các hệ thống ERP,cung cấp những hiểu biết có giá trị về hiệu suất sản xuất và tạo điều kiện cho việc ra quyết định dựa trên dữ liệu.
Các tính năng tùy chọn bao gồm thay đổi công cụ tự động để tăng tính linh hoạt, máy hút bụi chống nổ để tăng cường an toàn và giám sát khối lượng không khí để duy trì hiệu suất hút tối ưu.
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và nguồn ánh sáng đo lường - mức, để hỗ trợ hiệu chuẩn máy, bù đắp và định vị,với độ ổn định cao và khả năng chống nhiễu.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống tĩnh ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
