| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
Lời giới thiệu

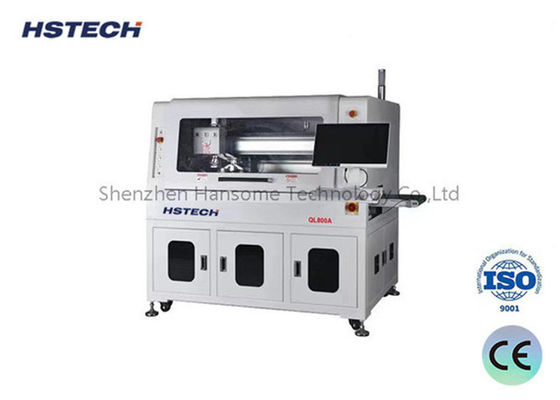

Được xây dựng dựa trên nguyên tắc chính xác và hiệu quả,máy định tuyến PCBA tự động này có một hệ thống dựa trên jig được thiết kế để ổn định an toàn PCBA trong quá trình định tuyến tự động của mặt dướiMột khi định tuyến được hoàn thành, máy sử dụng một cơ chế hút vòi tiên tiến để nâng cẩn thận và chính xác vị trí PCBA, cùng với jig của nó, như một thực thể thống nhất.Tính năng sáng tạo này cho phép máy xử lý khéo léo lỗ tem, PCB cong, và các cấu hình PCB khác không đều kết nối, cuối cùng tối ưu hóa quy trình sản xuất và tăng năng suất tổng thể.
Đặc điểm

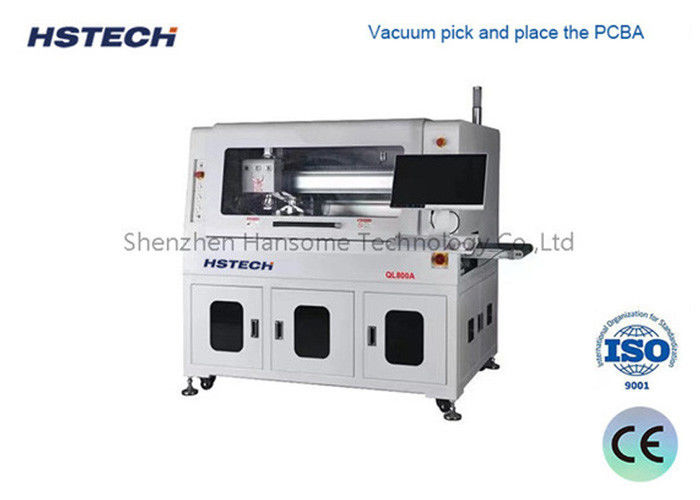

1PCBA được chọn chính xác và đặt bằng cách sử dụng một hệ thống dựa trên chân không, đảm bảo xử lý chính xác và đáng tin cậy.
2Máy thực hiện các hoạt động cắt đáy với độ chính xác tỉ mỉ, phù hợp với nhu cầu độc đáo của PCBA.
3Nó có khả năng cắt hai nền tảng, tăng năng suất bằng cách cho phép các quy trình cắt đồng thời hoặc xen kẽ.
4.Điều tích hợp phát hiện dao gãy ngay lập tức xác định bất kỳ vấn đề, cho phép bảo trì nhanh chóng và giảm thiểu thời gian ngừng hoạt động.
5Máy kết hợp liền mạch với các dây chuyền sản xuất tự động, đảm bảo một luồng công việc trơn tru và hiệu quả trong suốt quá trình.
6Được trang bị chức năng thống kê SPC (Kiểm soát quy trình thống kê), nó tích hợp dễ dàng với các hệ thống ERP,cung cấp những hiểu biết có giá trị về hiệu suất sản xuất và cho phép đưa ra quyết định dựa trên dữ liệu.
7Các tính năng tùy chọn bao gồm một thay đổi công cụ tự động cho tính linh hoạt bổ sung, một máy hút bụi chống nổ để tăng sự an toàn,và giám sát khối lượng không khí để duy trì hiệu quả hút tối ưu.
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và nguồn ánh sáng đo lường - mức, để hỗ trợ hiệu chuẩn máy, bù đắp và định vị,với độ ổn định cao và khả năng chống nhiễu.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống tĩnh ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
