| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

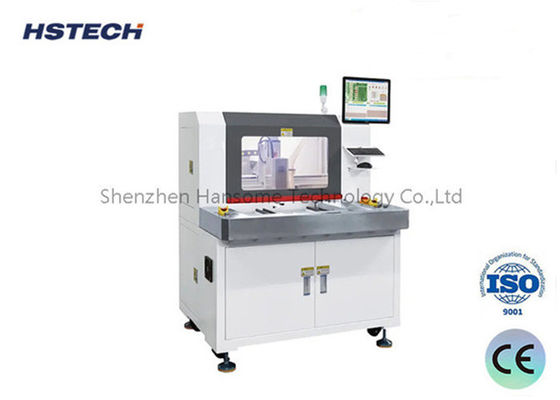

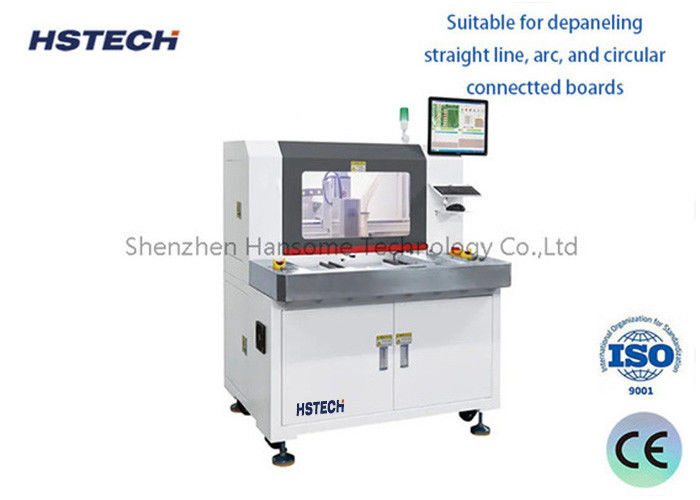

Máy bộ định tuyến PCBA Mini Offline tốc độ cao cho PCB kích thước nhỏ với cắt linh hoạt
Lời giới thiệu:
Máy định tuyến chuyên dụng này được thiết kế đặc biệt cho sản xuất PCBA quy mô nhỏ hoặc riêng lẻ (Đội hình bảng mạch in).Chức năng chính của nó là thực hiện cắt và phân đoạn chính xác trên PCB với các thành phần gắnSử dụng công nghệ CNC tiên tiến (điểm soát số máy tính), máy cung cấp độ chính xác và khả năng lặp lại vô song trong các hoạt động của nó.
Đặc điểm:
1Phân tách tự động ngoại tuyến: Hoạt động độc lập, hệ thống này đảm bảo tách PCB tự động liền mạch và hiệu quả, tối ưu hóa quy trình làm việc và giảm thiểu thời gian ngừng hoạt động.
2.Mini PCBA Router: Hoàn hảo cho PCB cỡ nhỏ, bộ định tuyến nhỏ gọn này phù hợp với không gian nhà máy chật hẹp và cung cấp các giải pháp sản xuất tiết kiệm không gian hiệu quả, tiết kiệm chi phí.
3Các thiết bị cố định tùy chỉnh: Được trang bị các thiết bị cố định tùy chỉnh, máy đảm bảo tính tương thích và ổn định cho một loạt các thiết kế và kích thước PCB, tạo điều kiện cho việc xử lý chính xác.
4Hệ thống thị giác PC & CCD tích hợp: Được nâng cao với hệ thống điều khiển PC chính xác cao và hệ thống thị giác CCD, bộ định tuyến này cho phép sắp xếp chính xác và giám sát quá trình cắt,đảm bảo độ chính xác đặc biệt.
5. Có thể lập trình với Bồi thường & Thu thập bụi: Với khả năng lập trình tiên tiến với các chức năng bù đắp, bộ định tuyến điều chỉnh cho các thiếu chính xác nhỏ và duy trì hiệu suất tối ưu.Hệ thống thu bụi tích hợp giữ cho khu vực làm việc sạch sẽ và không có chất thải.
6.Khả năng cho PCB lớn: Được thiết kế để xử lý PCB có kích thước lên đến 410-510mm, bộ định tuyến này cung cấp tính linh hoạt và khả năng mở rộng để đáp ứng các nhu cầu sản xuất khác nhau.
7Khả năng cắt đa sản phẩm: Tính linh hoạt của nó cho phép cắt hai loại sản phẩm khác nhau trên cùng một máy, tăng hiệu quả và giảm nhu cầu về máy móc chuyên dụng.
8Nền tảng mở cho hoạt động linh hoạt: Thiết kế nền tảng mở của bộ định tuyến đơn giản hóa việc cấp và thả bằng tay.Nó có thể được trang bị cánh tay cơ học để tải và dỡ hoàn toàn tự động, tăng năng suất và giảm chi phí lao động.
Chi tiết:
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |
| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Các kịch bản ứng dụng điển hình:
Sản xuất điện tử DIY cá nhân hoặc nhỏ, chẳng hạn như làm bảng mạch PCB của riêng bạn.
Sản xuất PCBA hàng loạt nhỏ, phù hợp với tạo nguyên mẫu nhanh và sản xuất thử nghiệm hàng loạt nhỏ.
Cắt và tách PCB khi sửa chữa hoặc sửa đổi các sản phẩm điện tử.
Phòng thí nghiệm giảng dạy, để học sinh hiểu công nghệ xử lý PCBA.
