| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F328 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |

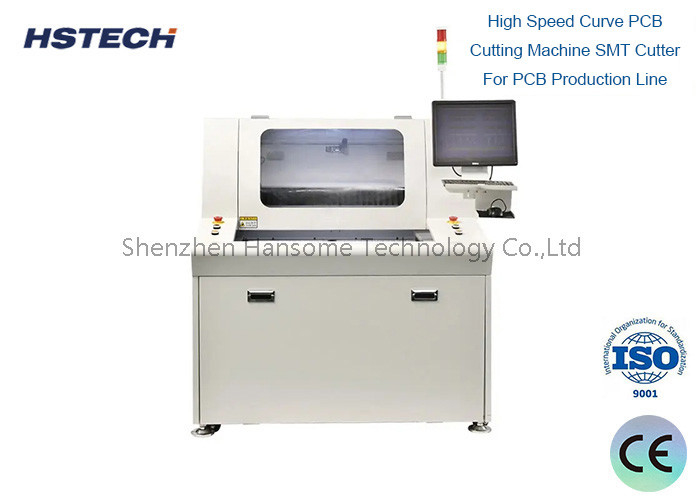

Máy cắt xay bộ định tuyến Máy thu bụi nền tảng kép PCB Router
Thiết lập máy
Thiết bị này sử dụng máy cắt mài để phân đoạn một bảng PCB đa kết nối dọc theo một đường dẫn được lập trình trước ở tốc độ cao, thay thế các phương pháp cắt thủ công, V-CUT hoặc PUSH có thể dẫn đến khiếm khuyết.Điều này cải thiện chất lượng sản phẩm và giảm thiểu tỷ lệ phế liệuMáy sử dụng giao diện người máy dựa trên WindowsXP với thiết kế đơn giản và trực quan.Nó có một hệ thống chỉnh sửa đường cắt tự động và một CCD độ phân giải cao để lập trình, hỗ trợ cả chỉnh sửa và sửa đổi chương trình khối và một bước.giảm thời gian ngừng hoạt động của máy và đạt được hiệu quả sản xuất tối ưu.
Đặc điểm chính
Được trang bị ống kính phóng to CCD pixel cao, thiết bị cung cấp các chức năng giảng dạy và chỉnh sửa chương trình phụ trợ, tăng độ chính xác, độ chính xác và độ phân giải hình ảnh.
Hệ thống định vị và điều chỉnh điểm MARK tự động cung cấp hiển thị thời gian thực của đường di chuyển và theo dõi đường dẫn mô phỏng, đảm bảo độ rõ ràng trong một cái nhìn.Chức năng điều chỉnh thẳng hàng tự động tăng độ chính xác cắtĐiều này làm giảm các yêu cầu về độ chính xác cho việc đặt bảng và tăng đáng kể hiệu quả công việc.
Thiết bị hỗ trợ sao chép bàn làm việc bên trái và bên phải, sao chép khối, hiển thị, sao chép bảng kết nối đa góc, sửa đổi theo dõi một bước và các chức năng sửa đổi chỉnh sửa khối,đơn giản hóa thời gian sản xuất chương trình và cải thiện hiệu quả chỉnh sửa.
Máy hút bụi, được trang bị quạt nhập khẩu công suất cao và thiết bị loại bỏ tĩnh 10V điện áp cao, cung cấp hiệu ứng hút bụi lý tưởng với tiếng ồn giảm.
Hệ thống giám sát tuổi thọ của công cụ tự động nâng và hạ máy cắt lên một lưỡi dao chưa cắt khác sau một khoảng cách cắt nhất định,với các thiết lập khoảng cách và tần số lên và xuống có thể tùy chỉnh để kéo dài tuổi thọ của máy cắt dựa trên chiều dài lưỡi.
Thiết kế cửa an toàn trong suốt cung cấp tầm nhìn rõ ràng của quá trình.dừng khẩn cấp để bảo vệ an toàn trong quá trình xử lý và giảm tốc 50% cho các lập trình viên để theo dõi quá trình gia công trong khi chương trình đang chạy.
PCB nền trải qua hai giai đoạn liên tục trượt xử lý để giảm thiểu thời gian chờ đợi và tối đa hóa sản xuất.
Xác định
| Mô hình | RM-F328 | ||
| Cấu trúc | Động cơ đơn, nền tảng đôi. | ||
| Kích thước máy ((mm) | 1220*1400*1300mm ((L*W*H) | ||
| Trọng lượng tổng | 750kg | ||
| Kích thước máy thu bụi ((mm) | 780*650*1600mm | ||
| Phương pháp thu thập bụi | Bộ sưu tập đáy | ||
| Kích thước nền tảng làm việc | 350*650mm | ||
| Định vị PCB | Thiết bị gắn, ngón tay chức năng | ||
| Hệ thống lái xe | Trục X/Y/Z được điều khiển bởi động cơ servo,trục W được điều khiển bởi biến tần động cơ ba pha | ||
| Routing Spindle | Max60000rpm | ||
| Tốc độ cắt | 1-100mm/s | ||
| Độ chính xác cắt | ±0,05mm | ||
| Độ chính xác lặp lại | ±0,02mm | ||
| Tốc độ di chuyển của trục | 800mm/s | ||
| Hệ thống trục Z | Động vít, hướng dẫn kép | ||
| Bộ bộ định tuyến | Máy cắt phay,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | ||
| Kiểm soát thời gian sử dụng công cụ | Điều khiển chương trình phần mềm | ||
| Máy thu bụi | 2.2Kw,380V | ||
| Áp suất không khí thu bụi | 4-6KG/cm3 | ||
| Lập trình | Chương trình trực tuyến | ||
| Chức năng chỉnh sửa | Đường thẳng, đường cong, vòng tròn, vòng cung | ||
| Cửa an ninh | Cửa tay | ||
| Cảnh báo lỗi | Vâng. | ||
| Phương pháp chương trình | Tự lập trình, máy ảnh được điều khiển bởi bàn phím và chuột | ||
Thông số kỹ thuật máy thu bụi
| Kích thước | 780*650*1600mm |
| Sức mạnh | 2.2KW, 3HP, AC380V |
| ồn | < 200dB |
| Kích thước không khí vào/ra | 6 inch/8 inch |
| dây điện | 5 x 2.5² |
| Bộ lọc | 16pcs |

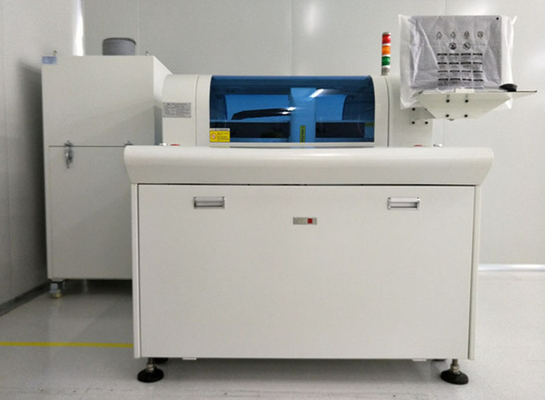

Chi tiết máy
Shenzhen Hansome Technology Co., Ltd ((HSTECH) là một nhà sản xuất chuyên nghiệp chuyên nghiệp SMT board handlingequipment ((Loader,Unloader, Buffer, Conveyor,v.v.)Chúng tôi là một doanh nghiệp công nghệ cao với quyền sở hữu trí tuệ độc lậpCông ty chủ yếu tham gia vào nghiên cứu và phát triển, sản xuất và bán thiết bị xử lý bảng SMT / THT.
Chúng tôi có kỹ thuật viên chuyên nghiệp và bán hàng, dựa vào công nghệ cao và cố gắng hết sức để cung cấp xử lý bảng hiệu quả và đáng tin cậy cao cho khách hàng của chúng tôi.Đồng thời, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn nắm bắt hướng phát triển của nhà máy thông minh, cập nhật các sản phẩm và kỹ thuật theo nhu cầu của thị trường, theo đuổi để làm cho tự động hóa và hiệu quả chi phí sản phẩm tất cả các thời gian, chúng tôi cũng làm cho OEM dựa trên nhu cầu khác nhau của khách hàng của chúng tôi.
