| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
Lời giới thiệu

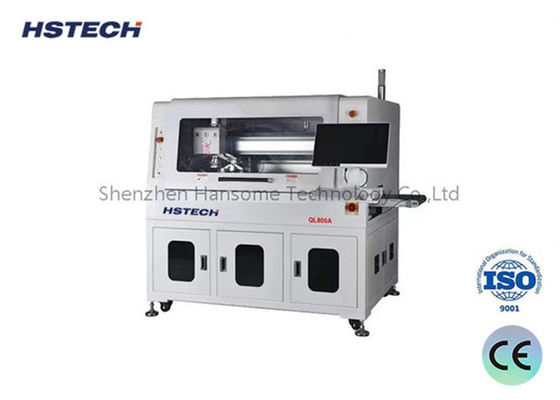

Máy định tuyến PCBA tự động này được thiết kế cho độ chính xác và hiệu quả. Nó sử dụng một hệ thống dựa trên jig để giữ an toàn PCBA trong quá trình định tuyến bên dưới tự động.Một khi định tuyến hoàn tất, máy sử dụng một cơ chế hút vòi tiên tiến để nâng tinh tế và định vị chính xác cả PCBA và jig như một đơn vị gắn kết.Tính năng đột phá này cho phép máy để kỹ lưỡng tách lỗ niêm phong, PCB cong, và các cấu hình PCB không đều khác, do đó tối ưu hóa quy trình sản xuất và tăng năng suất tổng thể.
Đặc điểm

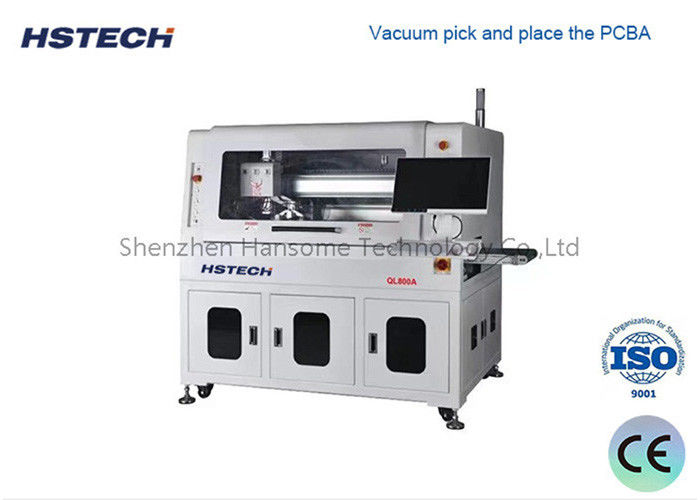

1PCBA được xử lý với độ chính xác và an toàn bằng cách sử dụng một hệ thống chọn và đặt dựa trên chân không.
2Máy thực hiện các hoạt động cắt đáy với độ chính xác, tùy chỉnh cho nhu cầu độc đáo của PCBA.
3Với khả năng cắt hai nền tảng, nó tăng năng suất bằng cách cho phép các quy trình cắt đồng thời hoặc xen kẽ.
4Với việc phát hiện dao bị hỏng tích hợp, bất kỳ vấn đề nào đều được nhận ra kịp thời, tạo điều kiện bảo trì nhanh chóng và giảm thiểu thời gian ngừng hoạt động.
5Máy được tích hợp liền mạch vào các dây chuyền sản xuất tự động, đảm bảo quy trình làm việc trơn tru và hiệu quả trong toàn bộ quy trình.
6Được trang bị chức năng thống kê SPC (Kiểm soát quy trình thống kê), nó tích hợp dễ dàng với các hệ thống ERP,cung cấp dữ liệu sâu sắc về hiệu suất sản xuất và cho phép ra quyết định dựa trên dữ liệu.
7Các tính năng tùy chọn bao gồm một thay đổi công cụ tự động cho tính linh hoạt bổ sung, một máy hút bụi chống nổ để tăng sự an toàn,và giám sát khối lượng không khí để duy trì hiệu suất hút tối ưu.
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và nguồn ánh sáng đo lường - mức, để hỗ trợ hiệu chuẩn máy, bù đắp và định vị,với độ ổn định cao và khả năng chống nhiễu.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống tĩnh ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
