| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

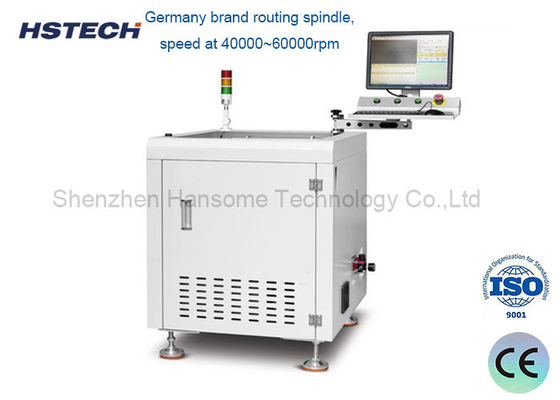

Máy bộ định tuyến PCBA Mini Offline tốc độ cao cho PCB kích thước nhỏ với cắt linh hoạt
Lời giới thiệu:
Thiết bị này là một máy định tuyến chuyên dụng, được thiết kế tùy chỉnh cho sản xuất quy mô nhỏ hoặc riêng lẻ của PCBA (Đồng bộ bảng mạch in).Chức năng chính của nó là thực hiện cắt chính xác và phân đoạn PCB với các thành phần gắnSử dụng công nghệ CNC tiên tiến, máy đạt được độ chính xác và khả năng lặp lại trong các hoạt động của nó.
Đặc điểm:
Phân tách độc lập ngoài đường dây: Hoạt động độc lập, hệ thống tạo điều kiện tách PCB tự động liền mạch và hiệu quả, tối ưu hóa quy trình làm việc và giảm thiểu thời gian ngừng hoạt động.
Bộ định tuyến PCBA nhỏ gọn: Hoàn hảo cho PCB cỡ nhỏ, bộ định tuyến này không chỉ phù hợp với không gian nhà máy hạn chế mà còn cung cấp các giải pháp sản xuất hiệu quả về chi phí và tiết kiệm không gian.
Thiết bị phù hợp: Các thiết bị cố định có thể tùy chỉnh đảm bảo tính tương thích và ổn định trên một loạt các thiết kế và kích thước PCB đa dạng, tạo điều kiện xử lý chính xác.

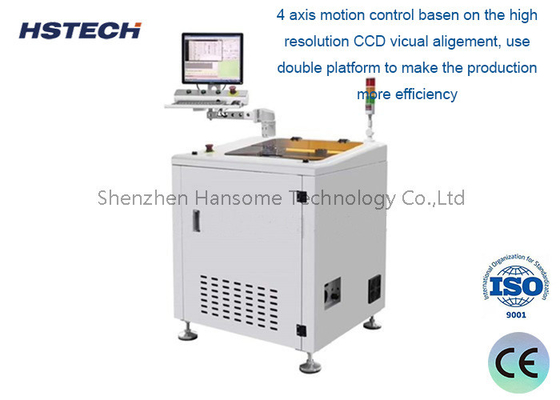

Hệ thống thị giác PC & CCD tích hợp: Được trang bị hệ thống điều khiển PC chính xác cao và hệ thống thị giác CCD, nó cho phép sắp xếp chính xác và theo dõi quá trình cắt, đảm bảo độ chính xác đặc biệt.
Có thể lập trình với bồi thường và thu thập bụi tích hợp: Khả năng lập trình tiên tiến với các chức năng bù đắp tích hợp để điều chỉnh cho các thiếu chính xác nhỏ, duy trì hiệu suất cao nhất.Hệ thống thu bụi tích hợp giữ cho khu vực làm việc sạch sẽ và không có chất thải.
xử lý PCB lên đến 410-510mm: Được thiết kế để chứa PCB có kích thước lên đến 410-510mm, bộ định tuyến này cung cấp tính linh hoạt và khả năng mở rộng để đáp ứng các nhu cầu sản xuất khác nhau.
Khả năng cắt nhiều sản phẩm: Tính linh hoạt của nó cho phép cắt hai loại sản phẩm khác nhau trên cùng một máy, tăng hiệu quả và giảm nhu cầu về máy móc chuyên dụng.
Nền tảng hoạt động linh hoạt: Với thiết kế nền tảng mở, bộ định tuyến đơn giản hóa việc cho ăn và dỡ bằng tay.tăng năng suất và giảm thiểu chi phí lao động.
Chi tiết:
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |
| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Các kịch bản ứng dụng điển hình:
Các dự án DIY điện tử cá nhân hoặc nhỏ: Lý tưởng để chế tạo bảng mạch PCB của riêng bạn cho các nỗ lực tự làm điện tử cá nhân hoặc quy mô nhỏ.
Sản xuất PCBA hàng loạt nhỏ: Thích hợp cho sản xuất nguyên mẫu nhanh và sản xuất thử nghiệm hàng loạt nhỏ, phục vụ nhu cầu của các nhà sản xuất quy mô nhỏ và các nhà đổi mới.
Việc cắt và tách PCB để sửa chữa/sửa đổi: Hoàn hảo cho việc cắt và tách PCB trong quá trình sửa chữa hoặc sửa đổi các sản phẩm điện tử, đảm bảo điều chỉnh chính xác và hiệu quả.
Sử dụng giáo dục trong phòng thí nghiệm giảng dạy: Một công cụ tuyệt vời cho các phòng thí nghiệm giảng dạy, cho phép sinh viên có được kinh nghiệm thực tế và hiểu công nghệ xử lý PCBA.
