| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

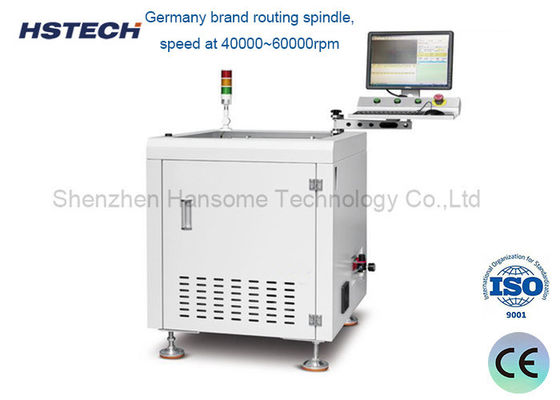

Máy bộ định tuyến PCBA Mini Offline tốc độ cao cho PCB kích thước nhỏ với cắt linh hoạt
Lời giới thiệu:
Thiết bị này là một máy định tuyến chuyên dụng, được thiết kế riêng cho sản xuất quy mô nhỏ hoặc riêng lẻ của PCBA (Hội hình bảng mạch in).Chức năng cốt lõi của nó xoay quanh việc thực hiện các nhiệm vụ cắt và phân đoạn chính xác trên PCB với các thành phần gắn, đảm bảo độ chính xác tối đa. Bằng cách khai thác công nghệ CNC tiên tiến, máy đạt được độ chính xác và khả năng lặp lại trong hoạt động của nó.
Đặc điểm:
Phân tách tự động ngoài tuyến:
Hệ thống hoạt động độc lập, tạo điều kiện tách PCB tự động mượt mà và hiệu quả, do đó tối ưu hóa quy trình làm việc và giảm thiểu thời gian ngừng hoạt động.
Bộ định tuyến PCBA nhỏ gọn:
Lý tưởng cho PCB nhỏ, bộ định tuyến này không chỉ phù hợp thoải mái trong không gian nhà máy chật hẹp mà còn cung cấp các giải pháp sản xuất hiệu quả về chi phí và tiết kiệm không gian.
Thiết bị có thể tùy chỉnh:
Các thiết bị cố định này đảm bảo tính tương thích và ổn định trên một loạt các thiết kế và kích thước PCB, cho phép xử lý chính xác.

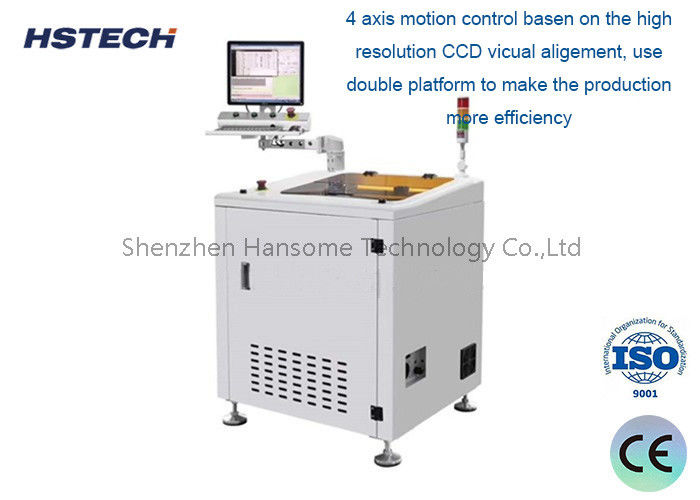

Hệ thống thị giác PC và CCD tích hợp:
Với hệ thống điều khiển PC chính xác cao và hệ thống hình ảnh CCD, thiết lập này cho phép sắp xếp chính xác và giám sát quá trình cắt, đảm bảo độ chính xác đặc biệt.
Có thể lập trình với Bồi thường & Quản lý bụi tích hợp:
Khả năng lập trình tiên tiến, bao gồm các chức năng bù đắp tích hợp, điều chỉnh cho các thiếu chính xác nhỏ, duy trì hiệu suất tối ưu.Hệ thống quản lý bụi tích hợp giữ cho không gian làm việc sạch sẽ và không có chất thải.
Nạp PCB lên đến 410-510mm:
Được thiết kế để xử lý PCB có kích thước từ 410 đến 510mm, bộ định tuyến này cung cấp tính linh hoạt và khả năng mở rộng để đáp ứng các yêu cầu sản xuất đa dạng.
Khả năng cắt hai sản phẩm:
Tính linh hoạt của nó cho phép cắt hai loại sản phẩm khác nhau trên cùng một máy, tăng hiệu quả và giảm nhu cầu thiết bị chuyên môn.
Nền tảng hoạt động linh hoạt:
Với thiết kế nền tảng mở, bộ định tuyến tạo điều kiện dễ dàng cho việc cho ăn và dỡ hàng bằng tay.tăng năng suất và giảm thiểu chi phí lao động.
Chi tiết:
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |
| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Các kịch bản ứng dụng điển hình:
Các dự án DIY điện tử cá nhân hoặc quy mô nhỏ:
Hoàn hảo để tạo ra các bảng mạch PCB của riêng bạn cho các dự án điện tử cá nhân hoặc quy mô nhỏ DIY.
Sản xuất PCBA lô nhỏ:
Lý tưởng để tạo ra nguyên mẫu nhanh và chạy sản xuất hàng loạt nhỏ, đáp ứng nhu cầu của các nhà sản xuất nhỏ và những người đổi mới.
Việc cắt và tách PCB để sửa chữa và sửa đổi:
Tuyệt vời cho việc cắt và tách PCB chính xác trong quá trình sửa chữa hoặc sửa đổi các thiết bị điện tử, đảm bảo điều chỉnh hiệu quả và chính xác.
Ứng dụng giáo dục trong phòng thí nghiệm giảng dạy:
Một công cụ vô giá trong các phòng thí nghiệm giảng dạy, cho phép sinh viên có được kinh nghiệm thực tế và làm sâu sắc hơn sự hiểu biết của họ về công nghệ xử lý PCBA.
