| Tên thương hiệu: | HSTECH |
| Số mẫu: | RM-F550 |
| MOQ: | 1 set |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 sets per month |
Lời giới thiệu

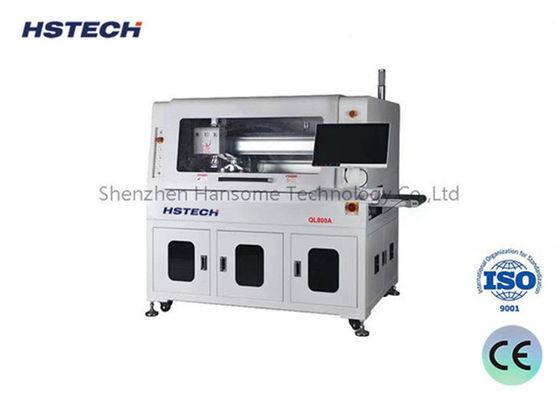

Được xây dựng với độ chính xác và hiệu quả trong tâm trí, máy định tuyến PCBA tự động này sử dụng một hệ thống dựa trên jig để ổn định PCBA trong quá trình định tuyến phía dưới.một cơ chế hút vòi tiên tiến nâng và định vị chính xác PCBAKhả năng sáng tạo này cho phép máy xử lý lỗ tem, PCB cong và các cấu hình PCB khác không chuẩn,cuối cùng tối ưu hóa quy trình làm việc và tăng năng suất.
Đặc điểm
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Một hệ thống CCD xuất sắc, có một máy ảnh hình ảnh, một ống kính Moritex, và một nguồn ánh sáng chính xác cao để đo được thiết kế để tạo điều kiện hiệu chuẩn máy, bù,và vị trí chính xácHệ thống này cho thấy sự ổn định đặc biệt và khả năng chống lại các nhiễu bên ngoài.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Một hệ thống dỡ hàng tổng hợp sử dụng một dây đai chống tĩnh ESD để vận chuyển sản phẩm tách ra ở phía trên, đồng thời vận chuyển chất thải ở phía dưới,do đó tiết kiệm không gian đáng kể.
