| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7 |
| MOQ: | 1 set |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 sets per month |
Máy bộ định tuyến PCBA Mini Offline tốc độ cao cho PCB kích thước nhỏ với cắt linh hoạt
Lời giới thiệu:
Thiết bị này là một máy định tuyến chuyên dụng, được thiết kế đặc biệt cho sản xuất quy mô nhỏ hoặc riêng lẻ của PCBA (Đồng bộ bảng mạch in).Chức năng chính của nó là thực hiện các hoạt động cắt và phân đoạn chính xác trên PCB với các thành phần đã được lắp đặt, đảm bảo mức độ chính xác cao nhất. Tận dụng công nghệ CNC tiên tiến (Điều khiển số máy tính), máy đạt được độ chính xác và khả năng lặp lại đặc biệt trong các nhiệm vụ của nó.
Đặc điểm:
Phân tách tự động ngoài tuyến:
Hoạt động độc lập, hệ thống này đảm bảo tách PCB tự động liền mạch và hiệu quả, tối ưu hóa luồng công việc và giảm thiểu thời gian ngừng hoạt động.
Bộ định tuyến PCBA nhỏ gọn:
Hoàn hảo cho các PCB nhỏ, bộ định tuyến này không chỉ phù hợp với không gian nhà máy hạn chế mà còn cung cấp các giải pháp sản xuất hiệu quả về chi phí và tiết kiệm không gian.
Thiết bị có thể tùy chỉnh:
Các thiết bị cố định này đảm bảo khả năng tương thích và ổn định trên các thiết kế và kích thước PCB khác nhau, tạo điều kiện xử lý chính xác.

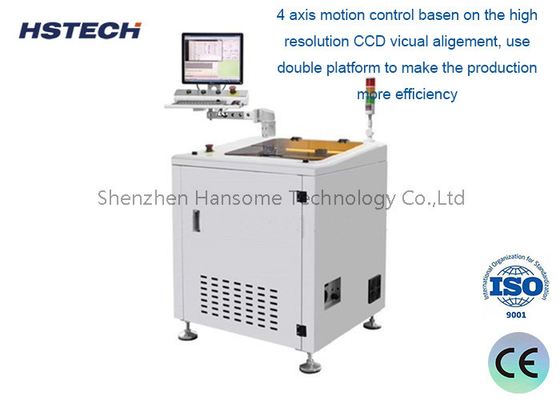

Hệ thống hình ảnh PC và CCD tích hợp:
Được trang bị hệ thống điều khiển PC chính xác cao và hệ thống hình ảnh CCD, thiết lập này cho phép sắp xếp chính xác và giám sát quy trình cắt, đảm bảo độ chính xác đặc biệt.
Có thể lập trình với bù đắp và quản lý bụi tích hợp:
Khả năng lập trình tiên tiến, bao gồm các chức năng bù đắp, điều chỉnh cho các thiếu chính xác nhỏ, duy trì hiệu suất cao nhất.Hệ thống quản lý bụi tích hợp giữ cho không gian làm việc gọn gàng và không có chất thải.
xử lý PCB từ 410-510mm:
Được thiết kế để chứa PCB từ 410 đến 510mm, bộ định tuyến này cung cấp tính linh hoạt và khả năng mở rộng để đáp ứng các nhu cầu sản xuất khác nhau.
Khả năng cắt hai sản phẩm:
Tính linh hoạt của nó cho phép cắt hai loại sản phẩm khác nhau trên cùng một máy, tăng hiệu quả và giảm nhu cầu về máy móc chuyên dụng.
Nền tảng hoạt động linh hoạt:
Với thiết kế nền tảng mở, bộ định tuyến tạo điều kiện dễ dàng cho việc cho ăn và thả bằng tay.tăng năng suất và giảm thiểu chi phí lao động.
Chi tiết:
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |

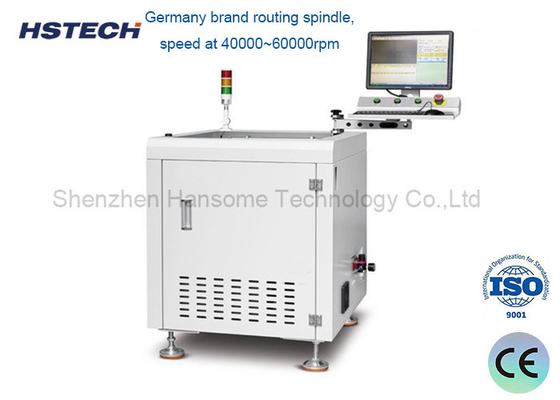

| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Các kịch bản ứng dụng điển hình:
Các dự án điện tử DIY cá nhân hoặc quy mô nhỏ: Lý tưởng để chế tạo bảng mạch PCB riêng của bạn phù hợp với các nỗ lực điện tử DIY cá nhân hoặc quy mô nhỏ.
Sản xuất PCBA lô nhỏ: Hoàn hảo cho tạo nguyên mẫu nhanh chóng và chạy sản xuất hạn chế, phục vụ các yêu cầu của các nhà sản xuất quy mô nhỏ và tâm trí sáng tạo.
Tắt và phân khúc PCB để sửa chữa và nâng cấp: Tốt cho việc cắt và phân khúc PCB chính xác trong quá trình sửa chữa hoặc nâng cấp các thiết bị điện tử,đảm bảo các sửa đổi hiệu quả và chính xác.
Sử dụng giáo dục trong phòng thí nghiệm giảng dạy: Một nguồn lực quan trọng trong phòng thí nghiệm giảng dạy, trao quyền cho học sinh có được kinh nghiệm thực tế và làm sâu sắc hơn sự hiểu biết của họ về kỹ thuật xử lý PCBA.
