Máy sơn phù hợp tự động có độ chính xác cao với hệ thống lập trình trực quan

Tên thương hiệu:	HSTECH
Số mẫu:	HS-H2
MOQ:	1 chiếc
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Máy sơn phù hợp chọn lọc

Chiều rộng băng tải:

50-450mm (có sẵn tùy chỉnh)

Quá trình lây truyền:

L đến R, hoặc R đến L

tốc độ vận chuyển:

0-12000mm/phút

Chế độ lập trình:

Giảng dạy thủ công

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

Máy sơn phù hợp chọn lọc với lập trình trực quan

Máy phủ phù hợp tự động để phân phối chính xác

Máy phân phối keo lập trình trực tuyến với bảo hành

Mô tả sản phẩm

Máy sơn phù hợp tự động có độ chính xác cao với hệ thống lập trình trực quan

Máy sơn phù hợp tự động này là một hệ thống thông minh được thiết kế để kiểm soát chất lỏng chính xác và áp dụng chọn lọc lên bề mặt sản phẩm.Được trang bị một nền tảng chuyển động 3 trục mạnh mẽ như cấu hình cơ sở, nó bao gồm cả van phun và van phun kim để áp dụng chính xác ba loại thuốc chống sơn, keo UV, keo tức thời, silic gel, keo nóng chảy,và các chất lỏng khác đến vị trí chính xác trên PCB hoặc sản phẩmMáy cung cấp bảo vệ tuyệt vời cho PCB và các sản phẩm chống lại thiệt hại môi trường.

Các thành phần chính

Hệ thống điều khiển động cơ servo của trục X,Y,Z
Van phủ độ chính xác cao
Điều khiển máy tính công nghiệp với giao diện tiếng Anh đầy đủ
Cấu trúc máy ổn định và nền tảng làm việc vững chắc
Độ rộng lớp phủ 50-450mm

Tính năng máy

Có khả năng phủ toàn bộ ván và áp dụng lớp phủ chọn lọc
Cấu trúc máy thép không gỉ đảm bảo sự ổn định mà không rung
Hệ thống di chuyển XYZ đáng tin cậy, chạy bằng động cơ servo
Chương trình đầy đủ tính năng với đầu vào thủ công và tự động của chế độ lập trình đường ray tùy ý
Hệ thống lập trình trực tuyến trực quan hỗ trợ lập trình đường chấm, đường thẳng, tròn và đường cung
Máy tính cá nhân công nghiệp để kiểm soát có hệ thống cao
Máy phun và van phân phối hoạt động cùng nhau, tự động chuyển đổi giữa các hành động phun và sơn cho các quy trình sơn PCB mật độ cao
Hiệu quả và đồng đều phủ cạnh thành phần, loại bỏ hiệu ứng bóng phun
Chức năng điều chỉnh chiều rộng tự động thông minh với chiều rộng vận chuyển từ 50-450mm (có thể tùy chỉnh)
Các van làm sạch tự động và chức năng ống trong chế độ chờ
Khám phá phía trước và phía sau PCB tùy chọn với nhập chương trình tự động
Truyền thông tương thích với SMEMA
Hệ thống chiếu sáng bên trong được trang bị
Chức năng cấp keo liên tục ngăn ngừa chất thải vật liệu
Cải thiện đáng kể hiệu quả sản xuất, tiết kiệm lao động và tăng độ chính xác và chất lượng sản phẩm

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Tên sản phẩm	Máy sơn phù hợp chọn lọc
Mô hình	HS-H2
Chiều cao truyền tải	920±20mm
Chiều rộng máy vận chuyển	50-450mm (được tùy chỉnh có sẵn)
Khoảng cách di chuyển X/Y/Z	450 × 450 × 100mm
Tốc độ lái 3 trục	800mm/s
Chuyển tiếp	L đến R, hoặc R đến L
Chiều cao của thành phần	Lên và xuống tối đa 100mm
Kích thước cạnh bảng PCB	≥5mm
Tốc độ vận chuyển	0-12000mm/min
Lặp lại chính xác	±0,02mm
Các chương trình lưu trữ	Tối đa 1000
Cung cấp điện	AC220V
Áp suất không khí	4-6kgf/cm2
Chế độ điều khiển	PC công nghiệp + Thẻ điều khiển chuyển động
Điều chỉnh hướng dẫn tuyến tính	Điều chỉnh thông minh
Chế độ lập trình	Dạy bằng tay
Cảng liên lạc	SMEMA
Nguồn ánh sáng	Nguồn ánh sáng tự trang bị
Nguồn ánh sáng phát hiện	Tự trang bị
Phần mềm	Windows + phần mềm sơn
Động cơ lái xe	Động cơ bước (2pcs)
Chế độ lái xe 3 trục	Động cơ servo + mô-đun lái vít + xi lanh điện
Số lượng van cao su	1 van phun + 1 van phân phối kim
Chiều rộng của màng phun	5-15mm
Phương pháp phun	Tự động
Tổng công suất	2.4kW
Cơ thể máy	Thép không gỉ
Trọng lượng máy	450kg
Kích thước máy	1000×1200×1766mm

Ứng dụng

Máy này được sử dụng rộng rãi để sơn các sản phẩm điện và truyền thông, mạch tích hợp, phao hàn bảng mạch, cố định và bụi và bảo vệ chống ẩm, màn hình tinh thể lỏng LCD,người nói, tai nghe, thiết bị âm thanh, các thành phần LED, ống kính quang học, biến đổi SMD, bàn phím, kết nối vỏ điện thoại di động, đài phát thanh, điện thoại, máy tính, máy nghe nhạc MP4, đồ chơi điện tử, kết nối khung gầm,chuyển đổi, đầu nối, và các thành phần điện tử khác nhau.

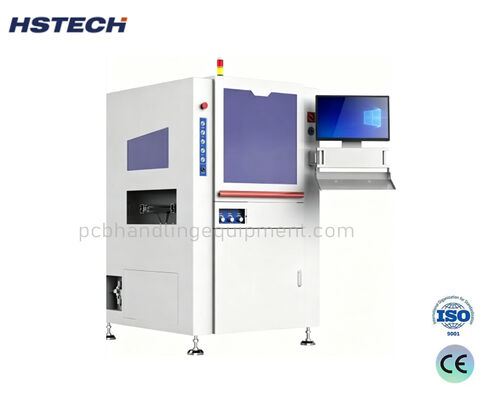

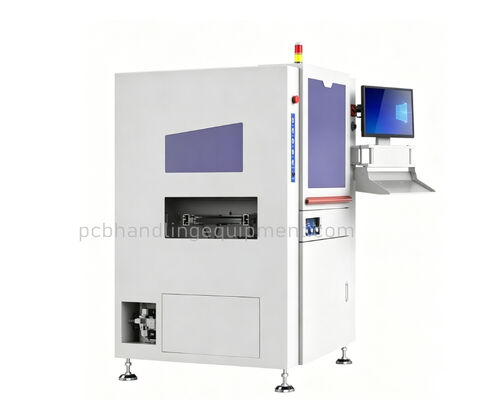

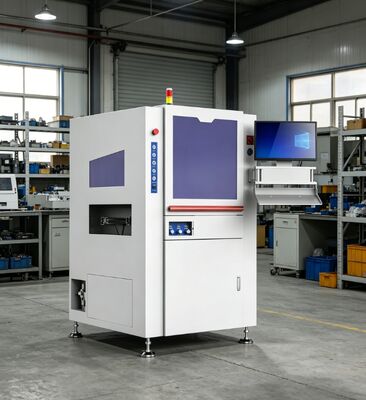

Hình ảnh sản phẩm
