Máy định tuyến PCBA 4 trục nền tảng đôi Máy tách PCB tự động với tính năng phát hiện CCD

Máy định tuyến PCBA 4 trục nền tảng đôi Máy tách PCB tự động với tính năng phát hiện CCD

Tên thương hiệu:	HSTECH
Số mẫu:	RM-560
MOQ:	1 chiếc
Giá:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Máy định tuyến PCBA

Tên khác:

Bộ định tuyến pcb tự động

Điện áp:

AC380V 50Hz

Trục chính định tuyến:

6000 vòng/phút

tổng trọng lượng:

700kg

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

Máy định tuyến PCBA 4 trục có tính năng phát hiện CCD

máy tách bảng PCB tự động với CCD

bộ định tuyến tách bảng PCB nền tảng kép

Mô tả sản phẩm

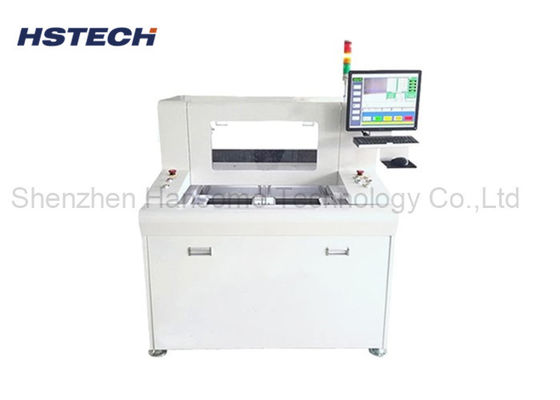

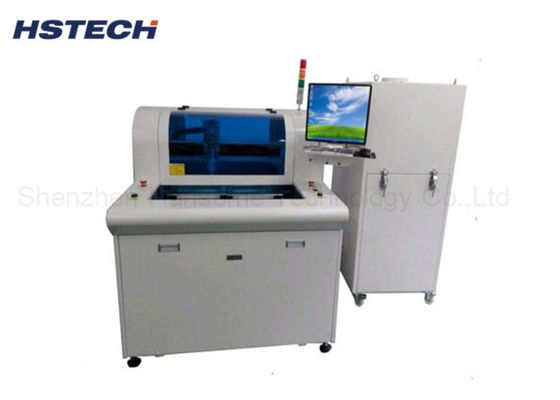

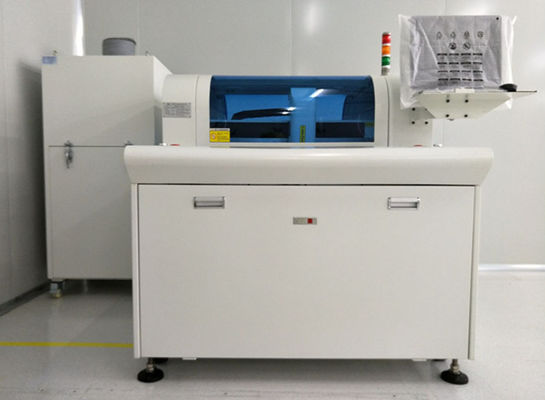

Máy định tuyến PCBA 4 trục nền tảng đôi

Máy tách bảng PCB tự động với tính năng phát hiện CCD để phân tách chính xác các cụm PCBA sau xử lý SMT.

Tổng quan về sản phẩm

Bộ định tuyến tách PCB tự động nền tảng kép này là thiết bị phân tách chính xác được thiết kế đặc biệt để cắt PCBA sau xử lý SMT. Với các dẫn hướng tuyến tính có độ chính xác cao HIWIN, hệ thống dẫn động servo hoàn chỉnh 4 trục và trục chính định tuyến tốc độ cao 6000RPM ổn định, máy vận hành hoàn toàn tự động theo các đường cắt được lập trình sẵn.

Nó xử lý hiệu quả các yêu cầu phân tách đối với PCB liên kết với lỗ tem, bảng mạch cong và các cụm lắp ráp có hình dạng không đều khác nhau, thay thế các bộ phân tách V-Cut truyền thống đã lỗi thời để mang lại kết quả tách tấm sạch hơn, không bị căng thẳng.

Bằng cách sử dụng hệ điều hành Windows với tính năng phát hiện định vị trực quan CCD tích hợp, người vận hành có thể giám sát toàn bộ quy trình cắt trong thời gian thực, đảm bảo độ chính xác gia công ổn định và chất lượng PCB hoàn thiện nhất quán cho sản xuất điện tử hàng loạt.

Nguyên tắc làm việc

Cài đặt chương trình và nhập tệp:Người vận hành nhập tệp PCB Gerber hoặc đánh dấu thủ công các đường cắt trên hệ thống điều khiển cảm ứng Windows để tạo các chương trình định tuyến độc lập cho từng kiểu bo mạch.
Hiệu chỉnh định vị trực quan CCD:Camera CCD tích hợp tự động xác định các dấu chuẩn PCB để hiệu chỉnh đường cắt, loại bỏ các lỗi định vị thủ công.
Định tuyến chính xác điều khiển bằng servo:Hệ thống động cơ servo 4 trục điều khiển trục xoay tốc độ cao 6000RPM để di chuyển dọc theo các đường dẫn đã định sẵn. Mũi định tuyến sắc bén cắt xuyên qua các tab kết nối PCB một cách nhẹ nhàng mà không làm giãn hoặc nứt các bộ phận trên PCBA.
Thu gom bụi và thành phẩm đầu ra:Bộ thu bụi tích hợp bên trong sẽ hấp thụ tất cả các mảnh vụn cắt và bụi nhựa trong quá trình vận hành để giữ cho khu vực làm việc luôn sạch sẽ. Sau khi định tuyến hoàn tất, các PCB được phân tách đã hoàn thành đã sẵn sàng để dỡ xuống.

Các tính năng chính

Trục định tuyến tốc độ cao 6000 vòng/phút giúp cắt êm ái với độ rung thấp và không làm hỏng linh kiện
Thiết kế bàn làm việc độc lập đôi để tải và dỡ hàng luân phiên nhằm tối đa hóa hiệu quả sản xuất
Truyền dẫn hướng tuyến tính HIWIN đầy đủ cho chuyển động cực kỳ mượt mà, tuổi thọ dài và độ chính xác cắt ổn định
Động cơ servo 4 trục truyền động hoàn toàn với điều khiển vị trí chính xác và lỗi định vị lặp lại nhỏ hơn 0,02mm
Hệ điều hành thông minh Windows hỗ trợ nhập trực tiếp tệp Gerber và định vị điểm-điểm thủ công
Hệ thống phát hiện hình ảnh CCD tích hợp để theo dõi theo thời gian thực và hiệu chỉnh bù tự động
Tích hợp bộ thu bụi mạnh mẽ để thu gom bột PCB và phế liệu cắt, bảo vệ trục chính và môi trường xưởng
Khả năng tương thích vật liệu rộng bao gồm PCB cứng FR4, đế nhôm, bảng mạch linh hoạt FPC và bảng tổng hợp
Sự thay thế lý tưởng cho các dải phân cách chữ V truyền thống, xử lý các tấm liên kết với lỗ tem và các tấm cong có hình dạng đặc biệt
Tiếng ồn vận hành thấp, thiết kế thân máy nhỏ gọn, bảo trì dễ dàng và đào tạo người vận hành đơn giản

Thông số kỹ thuật

Người mẫu	RM-560
Kết cấu	Trục chính đơn, nền tảng làm việc kép
Kích thước máy (mm)	100012001550
tổng trọng lượng	700kg
Kích thước máy hút bụi (mm)	6256001600
Phương pháp thu gom bụi	Bộ sưu tập đáy
Kích thước nền tảng làm việc	300*400mm
Loại lái xe nền tảng	Bệ quay đôi, máy thái lát chính xác với động cơ biến tần 3 pha
Hệ thống lái xe	Trục X/Y/Z được điều khiển bởi mô tơ servo, trục W được điều khiển bởi bộ biến tần động cơ ba pha
Trục chính định tuyến	6000 vòng/phút
Tốc độ cắt	1-100 mm/giây
Độ chính xác cắt	± 0,05mm
Độ chính xác lặp lại	± 0,02mm
Tốc độ di chuyển trục	800 mm/giây
Hệ thống trục Z	Dẫn động bằng trục vít, dẫn hướng kép
Bộ định tuyến	Dao phay, xoay trái φ0,8~φ3,0, Thân thép vonfram
Kiểm soát cuộc sống công cụ	Kiểm soát chương trình phần mềm
Chức năng bảo vệ chủ động	Rèm đèn an toàn
Cửa an ninh	Cửa bằng tay
Báo lỗi	Đúng
Phương pháp chương trình	Tự lập trình, điều khiển camera bằng bàn phím và chuột

Vật liệu PCB tương thích

Bảng mạch cứng FR4, PCB đế nhôm, Bảng linh hoạt FPC, Bảng tổng hợp CEM-1, PCB mỏng nhiều lớp

Ứng dụng Depaneling chính

Bảng PCB được kết nối bằng lỗ tem
Bảng mạch có đường viền cong không đều
Các tổ hợp mỏng manh với các thành phần SMT nhạy cảm
PCBA nguyên mẫu hàng loạt nhỏ & dây chuyền sản xuất hàng loạt khối lượng lớn
