Máy phân phối keo đơn tốc độ cao với van phun không tiếp xúc

Tên thương hiệu:	HSTECH
Số mẫu:	D450S/D1200S
MOQ:	1 cái
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Keo máy phân phối

Phương pháp kiểm soát:

PLC + Thẻ điều khiển chuyển động

Định vị trực quan CCD:

đền bù bù đắp cho vị trí

Công suất phân phối:

10CC / 30CC / 50CC / 60CC

Làm sạch vòi phun van:

Hút bụi

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

máy phân phối keo một đường

máy phân phối keo van phun không tiếp xúc

máy phân phối keo tốc độ cao

Mô tả sản phẩm

Máy phân phối keo đường đơn tốc độ cao với van phun không tiếp xúc

Máy phân phối keo D Series có thiết kế tiên tiến phù hợp với các môi trường sản xuất khác nhau, cung cấp hiệu suất chi phí đặc biệt.Cấu hình toàn diện đáp ứng các yêu cầu phân phối cho các chất nền có đặc điểm kỹ thuật khác nhau.

Sử dụng công nghệ van phun không tiếp xúc để đảm bảo đồng nhất phân phối, tăng năng suất và giảm thiểu tổn thất vật liệu.Kết hợp nhiều công nghệ phân phối để cung cấp các giải pháp tùy chỉnh.

Thông số kỹ thuật hiệu suất phân phối vi mô

Chiều kính điểm phân phối tối thiểu: 0,2mm
Chiều rộng đường tối thiểu: 0,25 mm
Chiều rộng tràn keo cho phép: 0,1 mm
Khối lượng tiêu thụ tối thiểu: 2nl

Kiểm soát khối lượng vi mô ở mức độ nano đáp ứng nhu cầu sản xuất siêu chính xác cho vi mạch, các thành phần nhỏ và FPC siêu mỏng,giảm hiệu quả các khiếm khuyết và cải thiện năng suất sản phẩm hoàn thiện.

Thông số kỹ thuật

Đồ (Mô hình)	D450S	D1200S
Khung nguyên khối	L950D1300H1600 (mm)	L1800D1300H1600 (mm)
Phương pháp kiểm soát	PLC + Thẻ điều khiển chuyển động	PLC + Thẻ điều khiển chuyển động
Định vị hình ảnh CCD	Bồi thường bù cho vị trí	Bồi thường bù cho vị trí
Đường vận chuyển	Máy vận chuyển dây chuyền nhiệt độ cao, đường ray một phần (lựa chọn đường ray ba phần)	Máy vận chuyển dây chuyền nhiệt độ cao, đường ray một phần (lựa chọn đường ray ba phần)
Giao thông động cơ bước	0.8 ¢15 m/min	0.8 ¢15 m/min
Điều chỉnh âm lượng tự động	Đường đơn: 50~510mm	Đường đơn: 50~510mm
Chế độ X/Y/Z	Động cơ servo + ốc vít (động cơ tuyến tính tùy chọn)	Động cơ tuyến tính trục X; Động cơ phụ trợ trục Y / Z + vít bóng
Tốc độ tối đa	1000 mm/s	1000 mm/s
Độ chính xác hoạt động	±0,02 mm	±0,02 mm
Động cơ phát hành	X = 510mm, Y = 510mm, Z = 100mm	X = 1200mm, Y = 510mm, Z = 100mm
Số lượng van được trang bị	Tiêu chuẩn một bộ (lựa chọn hai bộ, cách ly van kép có thể điều chỉnh bằng điện)	Tiêu chuẩn một bộ (lựa chọn hai bộ, cách ly van kép có thể điều chỉnh bằng điện)
Máy sưởi ấm van	Nhiệt độ môi trường ~ 100°C	Nhiệt độ môi trường ~ 80°C, ±3°C
Khả năng phân phối	10CC / 30CC / 50CC / 60CC	10CC / 30CC / 50CC / 60CC
Phát hiện keo	Khám phá tự động	Khám phá tự động
Làm sạch vòi van	Làm sạch chân không	Làm sạch chân không
Giao diện truyền thông	SMEMA	SMEMA
Chế độ lập trình	Chương trình hình ảnh ngoại tuyến hoặc trực tuyến	Nhập bất kỳ tệp máy vá hoặc chương trình trực tuyến trực quan
Điện áp đầu vào	220V 50/60Hz	220V 50/60Hz
Áp suất không khí	0.6 Mpa	0.6 Mpa
Tổng công suất	2.4 KW	3 kW
Tổng trọng lượng	650 kg	750 kg
Tiêu chuẩn an toàn	CE	CE

Các lĩnh vực ứng dụng chính

Máy phân phối tốc độ cao D450S phục vụ sản xuất chất lỏng chính xác trên các ngành công nghiệp điện tử cao cấp, bao gồm 9 quy trình cốt lõi:

Không đầy đủ:Lấp dưới cho chip BGA & POP chồng lên nhau để tăng khả năng chống va chạm và bảo vệ chống ẩm
Lớp phủ phù hợp chính xác:Khép kín PCB, lớp phủ chống nước và chống ăn mòn
Đập và điền:Xây dựng đập sau đó là lấp cho chip kích thước lớn để tránh tràn keo
COB Bao bì:Bộ đóng gói cho LED COB và chip cảm biến máy ảnh
Củng cố thành phần FPC:Tăng cường các bảng mạch linh hoạt và khu vực uốn cong
Pin Encapsulation:Bảo hiểm và niêm phong cho các đầu cuối kết nối
Bao bì POP xếp chồng:Việc lấp đầy khối lượng vi mô cho chip xếp chồng nhiều lớp
SMT quy trình keo đỏ:Điểm cao tốc & vẽ đường với keo màu đỏ SMT
Dung kết dính nóng chảy:Việc gắn kết các bộ phận điện tử tiêu dùng và các thành phần quang

Vật liệu tương thích:keo nhét, keo UV, keo màu đỏ SMT, keo nóng chảy, lớp phủ phù hợp, nhựa epoxy, bột bạc dẫn điện, sơn bảo vệ và các vật liệu lỏng khác.

Các thiết bị tiêu chuẩn và hỗ trợ dịch vụ

Gói giao hàng tiêu chuẩn:Máy chính, van phun tiêu chuẩn, đơn vị điều khiển nhiệt độ, hệ thống hình ảnh CCD, phần mềm hoạt động, thiết bị tiêu chuẩn, hướng dẫn sử dụng và công cụ lắp đặt
Cài đặt & đưa vào sử dụng:Thiết lập máy tại chỗ, nối dây chuyền sản xuất, đào tạo người vận hành và tối ưu hóa tham số quy trình
Dịch vụ bảo hành:Bảo hành máy đầy đủ 1 năm; bảo hành mở rộng có sẵn cho van lõi và động cơ servo; hỗ trợ kỹ thuật suốt đời với phản ứng lỗi trực tuyến 24 giờ
Hỗ trợ quy trình:Tư vấn miễn phí về lựa chọn keo, thử nghiệm mẫu trong quá trình phân phối và phát triển giải pháp tùy chỉnh

Các ngành mục tiêu

Bao bì bán dẫn, điện tử tiêu dùng, thiết bị đeo thông minh, điện tử ô tô, năng lượng mới, ống kính quang học, mạch linh hoạt FPC, thiết bị y tế, màn hình LED, nhà máy lắp ráp SMT

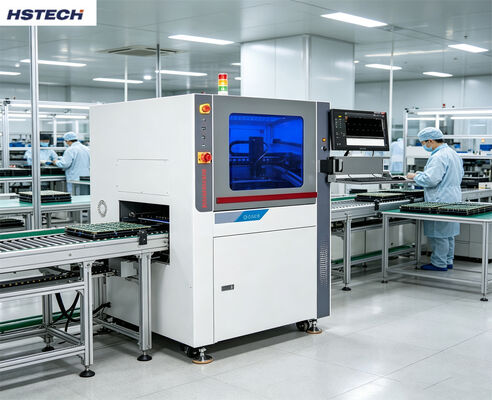

Hình ảnh sản phẩm
