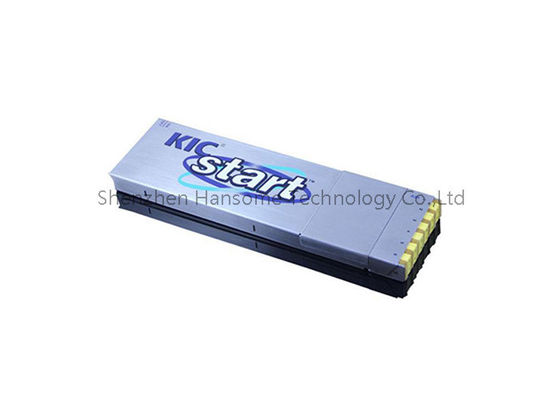

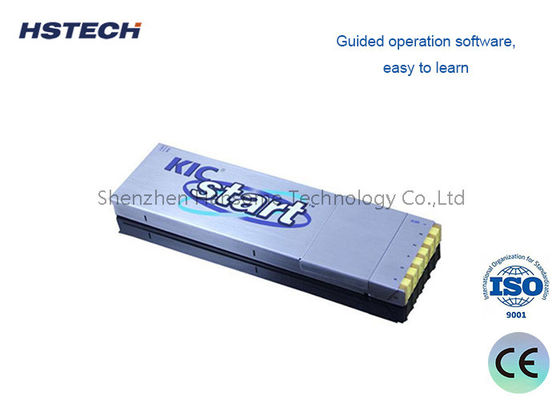

TCK Series SMT Thermal Profiler với RF Transceiver độ phân giải 0.1C và băng dán Hi Temp

Máy đo nhiệt độ dòng TCK là thiết bị đo nhiệt độ chuyên nghiệp có độ chính xác cao, được thiết kế đặc biệt cho lò nung SMT reflow và giám sát quy trình nhiệt công nghiệp. Là thiết bị đo nhiệt độ cốt lõi cho sản xuất điện tử, máy kiểm tra nhiệt độ này hỗ trợ thu thập nhiệt độ đồng bộ đa kênh, với 80000 điểm dữ liệu trên mỗi kênh và độ phân giải nhiệt độ siêu cao 0.1℃, đảm bảo ghi lại đầy đủ và chính xác đường cong nhiệt độ gia nhiệt và làm mát của các lô sản xuất.

Được trang bị mô-đun bộ thu phát RF tích hợp, máy đo nhiệt độ lò nung reflow thực hiện truyền dữ liệu không dây ổn định, hỗ trợ xem dữ liệu thời gian thực và lưu trữ dữ liệu ngoại tuyến. Kết hợp với băng dính chịu nhiệt chuyên dụng, nó có thể cố định chắc chắn các cặp nhiệt điện trên bảng mạch PCB và phôi, thích ứng với môi trường công nghiệp nhiệt độ cao mà không bị rơi hoặc hỏng. Ứng dụng rộng rãi cho việc kiểm tra nhiệt độ hàng ngày, hiệu chuẩn quy trình và tối ưu hóa chất lượng của các thiết bị xử lý nhiệt khác nhau, đây là một công cụ kiểm tra chính xác không thể thiếu cho các dây chuyền sản xuất SMT tiêu chuẩn hóa.

1. Máy đo nhiệt độ
2. Hộp cách nhiệt
3. Dây đo nhiệt độ
4. Dây tải dữ liệu
5. Bộ sạc
6. Băng dính chịu nhiệt cao
7. Đĩa CD phần mềm
8. Tua vít "+"
9. Nhíp
10. Găng tay cách nhiệt
11. Dây hàn
12. Kéo
13. Hộp đựng thiết bị
14. Hướng dẫn sử dụng
15. Giấy chứng nhận nghiệm thu
16. Bộ thu phát RF (Chọn cấu hình)
17. Hệ thống kiểm tra sóng (Chọn cấu hình)

1. Cặp nhiệt điện: Cặp nhiệt điện loại K
2. Khoảng thời gian lấy mẫu: 0.05 giây --- 600 giây Cài đặt bằng phần mềm
3. Dữ liệu ghi: 80000 điểm/kênh, Có thể ghi 20 bộ cấu hình
4. Độ phân giải: 0.1℃
5. Phạm vi đo nhiệt độ: 0—1000℃
6. Độ chính xác đo nhiệt độ: ±1.0℃
7. Tổng công suất: ≤120mW
8. Điện áp hoạt động: 3.6VDC, pin sạc
9. Kích thước: 195(D)×82(R)×21(C)mm 195(D)×103(R)×21(C)mm
10. Hộp cách nhiệt: 245(D)×100(R)×30(C)mm
11. Chế độ bắt đầu: Thủ công, thời gian chỉ định hoặc nhiệt độ chỉ định
12. Chế độ ghi: Giám sát/Ghi
13. Chế độ kết nối: USB/RF
14. Phiên bản phần mềm: Profilermanager 2.0

• PWI
• Nhiệt độ đỉnh, Thời gian vượt quá nhiệt độ
• Thời gian giữa nhiệt độ (Reflow)
• Độ dốc giữa nhiệt độ (Reflow)
• Độ dốc giữa thời gian (Sóng)

• Xác nhận quy trình SMT Reflow: Thiết lập và xác minh các thông số ngâm, đỉnh và TAL (Thời gian trên điểm hóa lỏng) tối ưu cho việc giới thiệu sản phẩm mới (NPI).
• Hàn sóng & hàn chọn lọc: Giám sát độ dốc làm nóng sơ bộ và nhiệt độ nồi hàn để ngăn ngừa mối hàn nguội hoặc tách lớp PCB.
• Quy trình đóng rắn & liên kết: Lập hồ sơ lò đóng rắn UV/nhiệt cho các ứng dụng đóng gói dưới lớp, lớp phủ bảo vệ và liên kết keo.
• Điện tử ô tô & hàng không vũ trụ: Tạo các bản ghi nhiệt có thể kiểm toán theo yêu cầu của IATF 16949, AS9100 và các hệ thống quản lý chất lượng khác.
• Sản xuất theo hợp đồng (EMS): Xác minh thay đổi nhanh chóng giữa các công việc của khách hàng để đảm bảo tính nhất quán về năng suất lần đầu.
• Phân tích lỗi & R&D: Chẩn đoán các vấn đề về hiệu ứng bia mộ, lỗ rỗng hoặc độ ẩm bằng cách tương quan dữ liệu nhiệt với bản đồ lỗi.

1. Khả năng tương thích toàn cầu thực sự: Sạc điện áp phổ thông, chuyển đổi hệ mét/đế quốc và phần mềm đa ngôn ngữ loại bỏ các rào cản khu vực — triển khai ở bất kỳ đâu mà không cần cấu hình lại.
2. Chi phí sở hữu thấp hơn: Tấm chắn nhiệt có thể thay thế và đầu nối cặp nhiệt điện có thể sửa chữa tại hiện trường giúp giảm chi phí dài hạn so với các đối thủ cạnh tranh sử dụng thiết bị kín.
3. Phần mềm nói ngôn ngữ của bạn: Giao diện người dùng trực quan yêu cầu đào tạo tối thiểu; PWI tích hợp loại bỏ phỏng đoán để người vận hành — không chỉ kỹ sư — có thể xác nhận cấu hình một cách tự tin.
4. Khả năng phục hồi chuỗi cung ứng: Các thành phần tiêu chuẩn hóa và quan hệ đối tác hiệu chuẩn toàn cầu đảm bảo thời gian quay vòng nhanh, tránh thời gian ngừng hoạt động kéo dài do chờ đợi sửa chữa tại nhà máy.
5. Gia đình sản phẩm có thể mở rộng: Bắt đầu với TCK-3 cho các dây chuyền cơ bản và nâng cấp lên TCK-12 cho các bảng ô tô phức tạp — tất cả đều sử dụng cùng một nền tảng phần mềm và phụ kiện.

Ngừng phỏng đoán và bắt đầu đo nhiệt độ.Yêu cầu đánh giá đơn vị demo miễn phí hoặc tải xuống báo cáo hồ sơ nhiệt mẫu của chúng tôi để xem Dòng TCK hoạt động. Các kỹ sư ứng dụng của chúng tôi sẵn sàng giúp bạn chọn cấu hình kênh và tấm chắn nhiệt phù hợp cho lò nung và độ phức tạp của bảng mạch của bạn.
