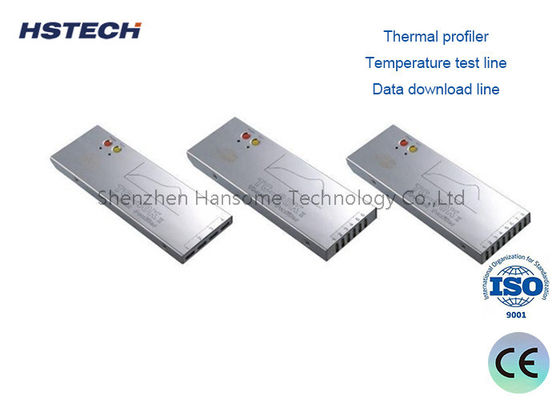

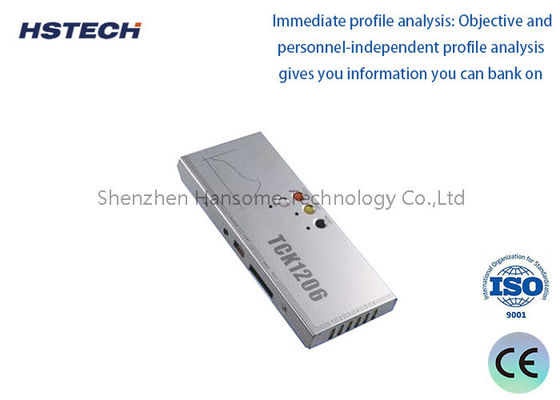

TCK Series Thermal Profiler Touch Screen USB RF Dành Cho Lắp Ráp Điện Tử Kiểm Tra Nhiệt Độ Nung Chảy

CácMáy mô tả nhiệt dòng TCKlà một hệ thống hồ sơ nhiệt độ tiên tiến được thiết kế để xác nhận và tối ưu hóa quy trình hàn trong sản xuất điện tử.Mô hình lò reflowvàMô hình hàn sóng, máy ghi dữ liệu đa kênh này ghi lại đường cong nhiệt thời gian thực với độ chính xác cấp phòng thí nghiệm cho dù bạn đang chạy các bộ sưu tập SAC305 không chì hoặc các bảng chuyên dụng độ tin cậy cao,loạt TCK đảm bảo quá trình của bạn ở trong thông số kỹ thuật, tuân thủ các tiêu chuẩn IPC / JEDEC, và loại bỏ việc sửa đổi tốn kém.nó là công cụ thiết yếu cho các kỹ sư SMT đòi hỏi chất lượng lặp lại và khả năng truy xuất hoàn toàn.

Thành phần tiêu chuẩn

1- Thiết bị phân tích nhiệt

3Đường kiểm tra nhiệt độ 4. Đường tải dữ liệu

5. Bộ sạc 6. băng dán nhiệt độ cao

7. Phần mềm CD 8. + kéo vít 9.

10. găng tay cách nhiệt 11. dây hàn

12- Mái kéo 13.

14. Hướng dẫn sử dụng 15. Chứng chỉ chấp nhận

16. RF Transceiver (Chọn thành phần)

17. Hệ thống thử sóng (Chọn thành phần)

Thông số kỹ thuật chính

1,Thermocouple: K-type thermocouple

2Khoảng thời gian lấy mẫu:0.05sec---600sec Set với phần mềm

3,Dữ liệu ghi: 80000 điểm / kênh, Có thể ghi lại 20 bộ hồ sơ

4Độ phân giải: 0,1°C

5Phạm vi đo nhiệt độ: 0 ∼ 1000 °C

6Độ chính xác đo nhiệt độ: ± 1,0°C

7Tổng công suất: ≤ 120mW

8Điện áp hoạt động:3.6VDC, pin sạc lại

9Kích thước: 195L × 82W × 21H mm 195L × 103W × 21H mm

10, Hộp cách nhiệt:245 ((L) × 100 ((W) × 30 ((H) mm

10"Chế độ khởi động: Hướng dẫn, thời gian hoặc nhiệt độ xác định

11Chế độ ghi: màn hình/ ghi

12Chế độ kết nối:USB/RF

13Phiên bản phần mềm: Profiilermanager 2.0

• Xác thực quy trình dòng chảy trở lại SMT:Thiết lập và xác minh các thông số ngâm tối ưu, đỉnh và TAL (Thời gian trên chất lỏng) cho việc giới thiệu sản phẩm mới (NPI).
• Đuất sóng và hàn chọn lọc:Kiểm tra độ dốc nóng trước và nhiệt độ nồi hàn để ngăn ngừa các khớp lạnh hoặc phân mảnh PCB.
• Quá trình làm cứng và liên kết:Các lò xử lý nhiệt UV/profile cho việc lấp đầy, lớp phủ phù hợp và các ứng dụng kết dính.
• Ô tô & điện tử không gian:Tạo hồ sơ nhiệt có thể kiểm toán theo yêu cầu của IATF 16949, AS9100 và các hệ thống quản lý chất lượng khác.
• Sản xuất theo hợp đồng (EMS):Kiểm tra chuyển đổi nhanh chóng giữa các công việc của khách hàng để đảm bảo tính nhất quán của năng suất vượt qua đầu tiên.
• Phân tích thất bại & R&D:Chẩn đoán các vấn đề về đá mộ, đi tiểu hoặc ướt bằng cách tương quan dữ liệu nhiệt với bản đồ lỗi.

1. Sự tương thích toàn cầu:Sạc điện áp phổ quát, chuyển đổi mét / đế quốc và phần mềm đa ngôn ngữ loại bỏ các rào cản khu vực
2. Chi phí sở hữu thấp hơn:Các tấm chắn nhiệt có thể thay thế và các đầu nối nhiệt cặp có thể phục vụ trong lĩnh vực giảm chi phí dài hạn so với các đối thủ cạnh tranh với đơn vị kín.
3. Phần mềm nói ngôn ngữ của bạn:UI trực quan đòi hỏi tối thiểu đào tạo; PWI tích hợp loại bỏ phỏng đoán để các nhà điều hành - không chỉ các kỹ sư - có thể xác nhận hồ sơ một cách tự tin.
4. Khả năng phục hồi chuỗi cung ứng:Các thành phần tiêu chuẩn hóa và quan hệ đối tác hiệu chuẩn toàn cầu đảm bảo chuyển đổi nhanh chóng, tránh thời gian ngừng hoạt động kéo dài chờ sửa chữa nhà máy.
5. Gia đình sản phẩm có thể mở rộng:Bắt đầu với TCK-6 cho các dòng cơ bản và nâng cấp lên TCK-12 cho các bảng ô tô phức tạp - tất cả đều sử dụng cùng một nền tảng phần mềm và phụ kiện.

Ngừng đoán và bắt đầu định hình.Yêu cầu đánh giá đơn vị demo miễn phíhoặc tải về báo cáo hồ sơ nhiệt mẫu của chúng tôi để xem loạt TCK trong hành động.Các kỹ sư ứng dụng của chúng tôi sẵn sàng để giúp bạn chọn đúng cấu hình kênh và tấm chắn nhiệt cho lò và bảng phức tạp cụ thể của bạn.
