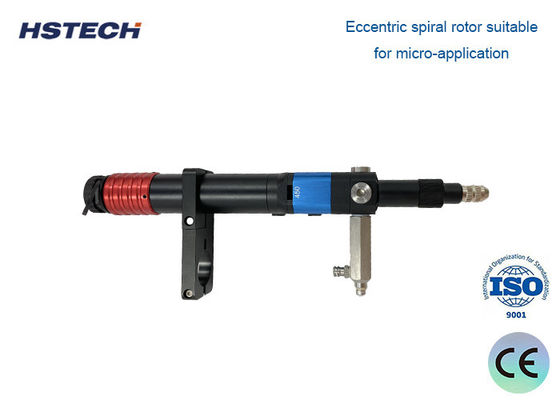

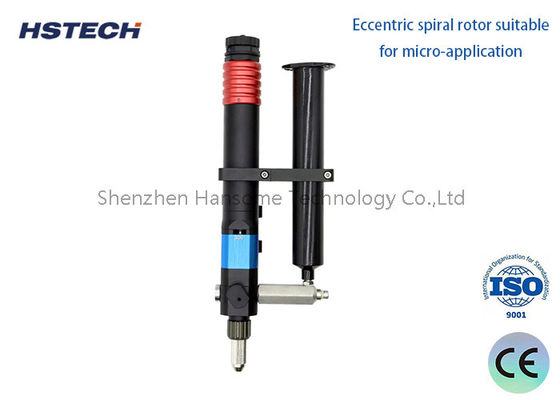

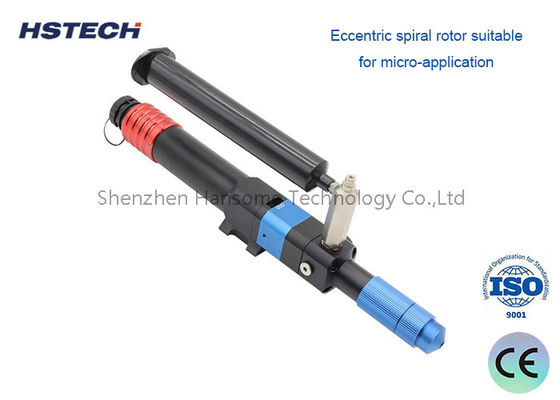

Van Servo Motor Vanh Trục Vít Ống Đơn Vận Chuyển Chất Lỏng Theo Thể Tích HS 300 HS 450 HS 600 HS 700

Van chuyển chất lỏng thể tích Động cơ Servo Điều khiển Van Vít Ống đơn HS 300 HS 450 HS 600 HS 700 Van định lượng chính xác cao cho ứng dụng chất lỏng công nghiệp SMT PCB

Giới thiệu máy

Van vít ống đơn là sản phẩm định lượng và vận chuyển thể tích chính xác, phù hợp với nhiều dịp vận chuyển định lượng có độ chính xác cao. Bơm vít một thành phần áp dụng thiết kế cấu trúc xoắn ốc, vít và stato là thiết kế tự bịt kín, vít quay trong khoang stato để thực hiện chức năng vận chuyển định lượng. Quá trình vận chuyển không tạo ra hiệu ứng cắt lên môi trường, và không ảnh hưởng đến đặc tính của môi trường. Đồng thời có thể đảo chiều qua động cơ hút ngược, dễ dàng thực hiện việc ngắt keo, giải quyết hoàn hảo vấn đề nhỏ giọt, kéo sợi trong quá trình định lượng.

1. Vận chuyển chất lỏng thể tích.

2. Điều khiển bằng động cơ servo.

3. Rôto xoắn ốc lệch tâm phù hợp cho ứng dụng vi mô.

4. Stato có khả năng chống ăn mòn tuyệt vời.

5. Van định lượng nhẹ cho các ứng dụng định lượng vi mô.

6. Thích hợp cho gel có độ nhớt từ thấp đến cao.

7. Đầu ra keo ổn định và độ chính xác định lượng cao.

8. Không có vấn đề nhỏ giọt hoặc kéo sợi.

Nguyên lý hoạt động

1. Hệ thống định lượng và chiết rót thể tích của van vít ống đơn (van vít một thành phần) dựa trên nguyên lý piston vô hạn, với thiết kế kín giữa rôto và stato, và rôto quay bên trong lõi stato để đạt được việc vận chuyển keo định lượng cho chất lỏng có độ nhớt từ thấp đến cao.

2. Cốt lõi của mỗi ứng dụng dựa trên bơm định lượng thể tích, có thể đảm bảo độ ổn định áp suất và đặc tính tuyến tính của bơm, xác định mối quan hệ giữa tốc độ bơm, thời gian và lưu lượng, do đó vật liệu không đổi có thể được định lượng bằng thời gian hoặc bằng tốc độ quay của bơm.

3. Từ độ nhớt thấp đến cao, các chất lỏng có khả năng chống mài mòn và chứa nhiều hạt nhạy cảm với cấu trúc, việc định lượng không bị ảnh hưởng bởi độ nhớt.

Stato và Rôto cho Van Vít

1. Lõi stato được làm bằng FFKM, FKM, NBR, tùy chọn. Vỏ stato được làm bằng AL 7075 và bề mặt được mài mịn sau khi phay xoay để tăng độ hoàn thiện bề mặt cao. Bề mặt được phay mịn sau khi phay xoáy để tăng độ hoàn thiện bề mặt cao. Lõi stato và vỏ stato được đúc khuôn để đảm bảo độ chính xác của khớp stato và rôto.

2. Vật liệu của trục truyền động là SUS304, bề mặt được mài mịn sau khi gia công tiện CNC để tăng độ hoàn thiện bề mặt cao (0.40). Trục linh hoạt được bọc bằng perfluoroelastomer, đảm bảo vít sẽ không bị kẹt với tốc độ quay cao của thanh truyền động (tốc độ tối đa có thể lên tới 2,2 vòng/giây).

3. Vật liệu của vít là thép không gỉ nhập khẩu, bề mặt được mài mịn sau khi phay xoáy và sau đó được mạ titan để tăng độ hoàn thiện bề mặt cao và khả năng chống mài mòn. Vật liệu gốm cũng có sẵn.

4. Sự kết hợp của rôto và stato tạo thành một không gian kín, và động cơ liên tục đẩy các hạt keo bằng cách quay rôto để tạo ra hiệu ứng phun ổn định.

Thông số kỹ thuật

Tính năng và Ưu điểm Sản phẩm

Độ chính xác định lượng keo cao
Áp dụng điều khiển động cơ servo và cấp liệu bằng trục vít lệch tâm, giúp đầu ra keo dán liên tục và ổn định.

Phạm vi độ nhớt keo và thể tích phun rộng
Điều chỉnh tốc độ động cơ và áp suất khí có thể được sử dụng để định lượng các độ nhớt keo khác nhau và nhanh chóng thay đổi lượng keo phun ra.

Không nhỏ giọt và kéo sợi keo
Động cơ đảo chiều và hút ngược, dễ dàng giải quyết vấn đề nhỏ giọt và kéo sợi keo.

Khả năng thích ứng tuyệt vời của stato
Stato có khả năng chống ăn mòn môi trường và có tuổi thọ cao, giúp giảm đáng kể tổng chi phí sở hữu của người dùng.

Định lượng thể tích
Vận chuyển thể tích thực, lưu lượng không bị ảnh hưởng bởi sự thay đổi áp suất.

Áp suất đầu ra cao
Áp suất đầu ra của một bơm ≥ 20bar

Kịch bản ứng dụng

Lắp ráp Điện tử & SMT— Định lượng kem hàn, keo dẫn điện, vật liệu lót dưới và lớp phủ bảo vệ trên PCB và gói bán dẫn. Van kiểm soát thể tích chính xác đảm bảo vị trí chấm đồng đều trên các linh kiện có bước chân nhỏ, giảm thiểu hiện tượng cầu nối, lỗ rỗng và làm lại.

Sản xuất Ô tô— Ứng dụng keo kết cấu, chất khóa ren, vật liệu làm kín và hợp chất giao diện nhiệt trong quá trình lắp ráp động cơ, hộp số và mô-đun điện tử. Thể tích đường keo nhất quán cải thiện độ bền liên kết và độ tin cậy của mối hàn trong điều kiện hoạt động khắc nghiệt.

Sản xuất Thiết bị Y tế— Định lượng keo tương thích sinh học, nhựa đóng rắn UV và chất bôi trơn cho ống thông, ống tiêm, hộp chẩn đoán và các bộ phận cấy ghép. Hồ sơ định lượng sạch, có thể lặp lại hỗ trợ các quy trình sản xuất đã được xác nhận và tuân thủ quy định.

Lắp ráp & Đóng gói Công nghiệp— Các ứng dụng niêm phong, liên kết và đổ khuôn trên thiết bị gia dụng, cảm biến, đầu nối, pin và hàng tiêu dùng. Van xử lý cả sản xuất tự động theo dây chuyền và thiết lập định lượng bán tự động trên bàn làm việc với độ tin cậy như nhau.

Sản xuất Năng lượng Mới & Pin— Định lượng keo tản nhiệt, keo kết cấu và vật liệu điện giải trong quá trình lắp ráp cell pin và mô-đun, nơi độ chính xác thể tích vật liệu ảnh hưởng đến hiệu suất nhiệt và tuổi thọ cell pin.

Tại sao chọn Van Vít Ống đơn của chúng tôi

Độ chính xác thể tích thực— Không giống như các thiết bị định lượng theo thời gian-áp suất bị ảnh hưởng bởi sự trôi độ nhớt vật liệu và dao động áp suất không khí, van vít điều khiển bằng động cơ servo của chúng tôi dịch chuyển vật liệu theo thể tích cố định mỗi vòng quay. Điều này có nghĩa là độ nhất quán định lượng được duy trì trong các lô sản xuất dài, thay đổi lô vật liệu và thay đổi nhiệt độ môi trường — giảm lãng phí vật liệu và tỷ lệ lỗi.Khả năng tương thích độ nhớt rộng— Kiến trúc vít ống đơn xử lý các chất lỏng từ dung môi dạng nước đến các loại bột nhão và mỡ chứa nhiều hạt mà không bị tắc nghẽn hoặc rung động. Các hạt mài mòn, vật liệu nhạy cảm với lực cắt và hợp chất thixotropic đều được xử lý mượt mà, làm cho một van phù hợp với nhiều dòng sản phẩm.

Có thể lập trình & Lặp lại— Mọi thông số định lượng — tốc độ quay, hướng, số vòng quay, gia tốc và hút ngược — đều được điều khiển kỹ thuật số thông qua bộ điều khiển servo. Các công thức có thể được lưu, gọi lại và chuyển đổi giữa các máy, đảm bảo kết quả giống hệt nhau cho dù bạn vận hành một hay một trăm máy trên dây chuyền sản xuất.

Định lượng sạch, không nhỏ giọt— Chức năng hút ngược và quay ngược tích hợp loại bỏ hiện tượng kéo sợi, nhỏ giọt và đuôi sau mỗi chu kỳ định lượng. Điều này giữ cho phôi sạch sẽ, giảm thiểu việc làm sạch sau khi định lượng và ngăn ngừa ô nhiễm trên các cụm điện tử nhạy cảm.

Mô-đun & Dễ bảo trì— Thiết kế ống đơn giảm thiểu các bộ phận tiếp xúc với chất lỏng, giúp việc tháo lắp, vệ sinh và thay đổi vật liệu nhanh chóng và đơn giản. Các bộ phận hao mòn được tiêu chuẩn hóa và có sẵn, giúp giảm thời gian ngừng hoạt động và chi phí bảo trì trong suốt vòng đời của van.

Phạm vi mẫu có thể mở rộng— Với các tùy chọn HS-300, HS-450, HS-600 và HS-700, bạn chọn dung lượng lưu lượng phù hợp với ứng dụng của mình thay vì trả quá nhiều cho thiết bị quá khổ hoặc gặp khó khăn với van quá nhỏ. Mỗi mẫu đều chia sẻ cùng một giao diện điều khiển và kích thước lắp đặt, giúp đơn giản hóa việc tích hợp dây chuyền và đào tạo người vận hành.

Sẵn sàng tìm cấu hình phù hợp cho quy trình của bạn?Mỗi ứng dụng định lượng đều có yêu cầu riêng về vật liệu, thể tích và thông lượng — và việc chọn cấu hình van vít ống đơn phù hợp sớm có thể tiết kiệm đáng kể thời gian, vật liệu và chi phí làm lại sau này.Chia sẻ loại chất lỏng, thể tích định lượng mục tiêu, tốc độ sản xuất và thiết lập tự động hóa hiện có của bạn với đội ngũ kỹ thuật của chúng tôi. Chúng tôi sẽ giúp bạn chọn mẫu HS-series phù hợp, đề xuất các thông số điều khiển và — khi cần thiết — sắp xếp các bài kiểm tra định lượng mẫu bằng vật liệu thực tế của bạn để bạn có thể xác minh độ chính xác và khả năng lặp lại trước khi cam kết sản xuất.Hãy cho chúng tôi biết về thách thức định lượng của bạn, và chúng tôi sẽ đưa ra giải pháp phù hợp với dây chuyền của bạn.
