| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-PF-PUR30CC |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

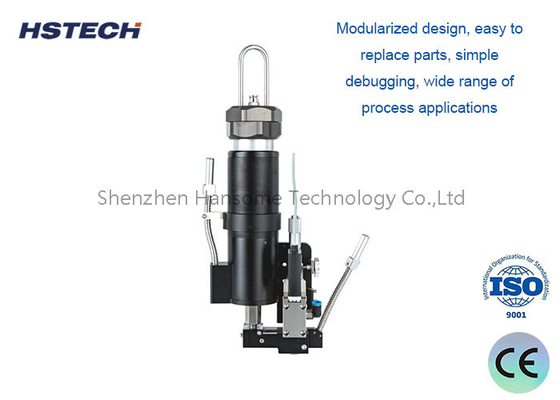

100% thử nghiệm van phun PUR HS-PF-PUR30CC-A/B với 0 ~ 2.0Kpa
Nguyên tắc & Kiểm soát
300CC PUR Jetting Valve
1Van phun PUR bao gồm một mô-đun sưởi ấm trống, một mô-đun nắp áp suất, một mô-đun sưởi ấm vòi phun, một mô-đun đường dòng chảy, một mô-đun thân van và một mô-đun tiêu hao nhiệt.
2.Mô-đun sưởi ấm thùng mang thùng cũng như sưởi ấm một giai đoạn với nhiệt độ có thể điều khiển.
3Các module nắp áp suất niêm phong và áp suất trống và điều khiển áp suất đầu ra thông qua bộ điều khiển.
4Mô-đun phân tán nhiệt phân tán nhiệt và giảm tiếng ồn từ thân van.
5.Ventil tiêm piezoelectric áp dụng một thiết kế mô-đun, phần tiếp xúc với gel được thiết kế như là mô-đun chạy,và phần không tiếp xúc với gel được thiết kế như mô-đun thân van.
6. Mô-đun đường dòng chảy có thể được thay đổi để đáp ứng các yêu cầu phân phối trong các ứng dụng khác nhau.
7.Trình kính vòi phun theo chuỗi (từ 40μm đến 500μm).
8Các vòi phun được phân loại thành loại máy bay phản lực phẳng, loại kim và loại mở rộng.
9Các mô-đun chạy cần phải được làm sạch thường xuyên trong một máy làm sạch siêu âm. Các con dấu không được ngâm trong dung môi hữu cơ. Các công cụ đặc biệt được yêu cầu để làm sạch vòi phun để ngăn ngừa hư hỏng vòi phun..
Máy điều khiển van phản lực
1. Màn hình cảm ứng điều khiển van tiêm và hệ thống phân phối piezoelectric, hỗ trợ giao tiếp MES, mạnh mẽ, an toàn và đáng tin cậy.
2Màn hình cảm ứng áp dụng chế độ điều khiển đồ họa, các thành phần của hệ thống phân phối và chức năng hiển thị điều khiển được hiển thị đồ họa, ngắn gọn và trực quan.
3Thiết bị sưởi ấm bằng vòi phun: vòi phun phải được sưởi ấm đến nhiệt độ thích hợp trước khi phân phối. Thiết bị sưởi ấm áp dụng chế độ sưởi ấm một giai đoạn.
4- Nhiệt ở vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.
Máy sưởi ấm bằng vòi và thùng
1. vòi phải được làm nóng đến nhiệt độ thích hợp trước khi phân phối. Thiết bị sưởi dùng chế độ sưởi hai giai đoạn.
2- Nhiệt ở vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.
Thông số kỹ thuật
| Mô hình | HS-PF-PUR300CC-A/B |
| Kích thước (L*W*H) | 116MM*96MM*218MM |
| Trọng lượng | Khoảng 1,5kg |
| Vật liệu của khối cách nhiệt | PEEK |
| Phương pháp đo nhiệt độ | PT100 |
| Nhiệt độ sưởi ấm thùng | ≤ 160°C |
| Áp suất không khí trong ống tiêm | 0~2.0Kpa |
| Độ chính xác phân phối keo | >98% |
| Chiều rộng đường keo tối thiểu | 0.5MM |
| Phạm vi độ nhớt | 1~100000Cps |
| Tốc độ phản lực | 200 điểm/giây |
| Vật liệu van | Thép không gỉ siêu cứng |
| Vật liệu vòi | Thép Tungsten |
| Điện áp sưởi | 220V |
| Nhiệt độ sưởi ấm ghế | ≤ 250°C |
| Áp suất không khí van | 6.0~7.0Kpa |
| Khối lượng phân phối keo | 0.3nl |
| Chiều kính của bộ phân phối keo nhiều nhất | 0.4MM |
| Nguồn điện | Khí nén khô |
| Chất lỏng áp dụng | Hầu hết các chất kết dính nóng chảy, silicone, keo đỏ, nhựa epoxy, keo đen, vv |
Ưu điểm
1. Các thùng sưởi ấm là phù hợp cho 30cc, 100cc, 300cc nóng chảy keo với khối lượng khác nhau.
2Thiết kế mô-đun, dễ thay thế các bộ phận, gỡ lỗi đơn giản, nhiều ứng dụng quy trình.
3. Khối lượng phun có thể chính xác đến 0,3nL, độ chính xác của điểm kết dính phun lên đến 98%.
4. Độ rộng đường tối thiểu 0,17mm, đường kính điểm tối thiểu 0,15mm của quá trình phun keo nóng chảy có thể được thực hiện.
5Có thể phù hợp với bất kỳ nền tảng chuyển động trên thị trường.
Phòng ứng dụng
SMT/FPC/PCB,Lắp ráp, lắp ráp màn hình phẳng, bao bì bán dẫn, ngành công nghiệp LED, ngành công nghiệp thiết bị y tế,Ngành công nghiệp đồ lót không đánh dấu.
