giới thiệu

KIC 2000 Thermal Profiler là một thiết bị giám sát xử lý nhiệt được sử dụng trong các quy trình công nghệ lắp đặt bề mặt (SMT). It is widely used in the electronic manufacturing industry to monitor and record the temperature profile of PCBs during processes such as thermal reflow soldering and hot air ovens to ensure the quality and consistency of the placement process.

Máy mô tả nhiệt KIC 2000 có các tính năng và chức năng chính sau:

1Giám sát nhiệt độ: Thiết bị được trang bị nhiều cảm biến nhiệt độ có thể giám sát và ghi lại sự thay đổi nhiệt độ của PCB trong quá trình SMT trong thời gian thực.Bộ cảm biến có thể đo chính xác và ghi lại các thông số chính như nhiệt độ tối đa của PCB trong dòng nhiệt hoặc lò hơi nóng, và hồ sơ nhiệt độ của quá trình làm nóng và làm mát trước.

2Ghi lại và phân tích dữ liệu: KIC 2000 Thermal Profiler có thể ghi lại một lượng lớn dữ liệu nhiệt độ và phân tích và tạo báo cáo thông qua phần mềm. Người dùng có thể xem và phân tích đường cong nhiệt độ,nhiệt độ cao nhất, gradient nhiệt độ và các dữ liệu khác cần thiết để đánh giá và cải thiện hiệu suất và độ ổn định của quy trình SMT.

3Tối ưu hóa quy trình: Bằng cách thu thập và phân tích dữ liệu nhiệt độ, KIC 2000 Thermal Profiler có thể giúp người dùng tối ưu hóa quy trình SMT.Người dùng có thể thực hiện điều chỉnh tham số và tối ưu hóa quy trình dựa trên kết quả phân tích của đường cong nhiệt độ để cải thiện chất lượng đặt, giảm các khiếm khuyết hàn và cải thiện hiệu quả sản xuất.

4Phản hồi thời gian thực: KIC 2000 Thermal Profiler có thể cung cấp phản hồi nhiệt độ và chức năng báo động thời gian thực. Người dùng có thể thiết lập ngưỡng nhiệt độ và khi nhiệt độ vượt quá phạm vi đặt trước,Thiết bị sẽ báo động để có thể thực hiện các biện pháp khắc phục ngay lập tức để tránh các vấn đề và khiếm khuyết trong quá trình đặt.

5Dễ dàng vận hành: Thiết bị có giao diện vận hành đơn giản và dễ sử dụng và giao diện phần mềm thân thiện với người dùng.xem dữ liệu thời gian thực và tạo báo cáo mà không cần các hoạt động phức tạp và lập trình.

Đặc điểm

1, Tần số truyền nhận: 433.92MHz

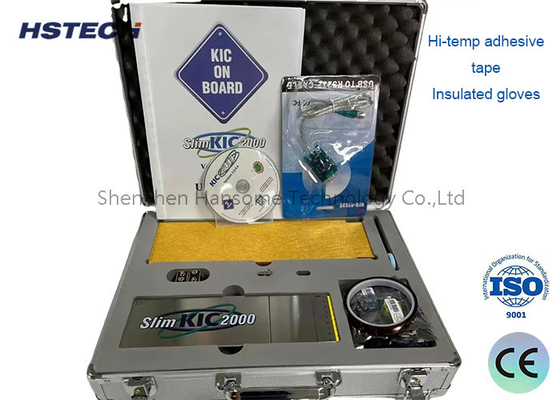

2, Toàn bộ gói gốc, với cặp nhiệt gốc, lá chắn bảo vệ, phần mềm, vv

3, Hỗ trợ kỹ thuật và bảo hành từ Mỹ

4, Tối ưu hóa quy trình nhiệt để sử dụng năng lượng thấp hơn

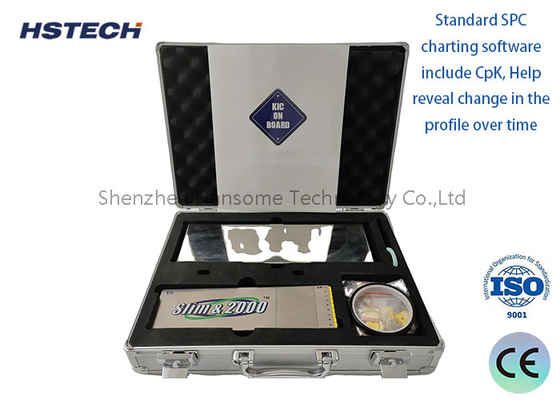

5, Phần mềm biểu đồ SPC tiêu chuẩn bao gồm CpK, Giúp tiết lộ sự thay đổi trong hồ sơ theo thời gian

6, Standard Profile Overlay, cho thấy quá trình khác nhau.

7Hardware mạnh mẽ và nhỏ gọn với bảo hành 1 năm

8, 9 và 12 kênh (đối kết nối TC kiểu K tiêu chuẩn)

Thông số kỹ thuật

Phương pháp hoạt động

1Đầu tiên, kiểm tra xem pin có đủ năng lượng không, nếu nó dưới 20% bạn phải sạc nó trước, thứ hai,nếu nhiệt độ bề mặt của thiết bị cao hơn 45 °C xin vui lòng không sạc nó, cố gắng nạp nó ở nhiệt độ phòng.
2Nguyên nhân điển hình của các vấn đề khi thiết lập các liên kết truyền thông:cáp truyền thông không được chèn đầy đủ - đảm bảo sử dụng jack chính xác.Cáp hoặc đầu nối truyền thông bị hư hỏng - kiểm tra các vết nứt hoặc thiệt hại khác. pin không sạc tôi sạc. và đảm bảo sạc LED là trên.
3. Rào cản nhiệt có thể chịu đựng tối đa 9 phút ở 280 ° C. Hãy chắc chắn vượt quá phạm vi này và đảm bảo rằng nhiệt độ bên trong của thiết bị không vượt quá 85 ° C.
4Khi không sử dụng trong một thời gian dài, xin vui lòng quan sát xem đèn chỉ số dữ liệu nhấp nháy mỗi 5 giây hoặc lâu hơn, nếu có,xin vui lòng nhấn và giữ phím đầu "start" trong khoảng 5 giây cho đến khi đèn chỉ báo đột nhiên nhấp nháy, và sau đó quan sát nó cho đến khi không có ánh sáng nhấp nháy.
5. Xin hãy chắc chắn để bảo vệ hộp cách nhiệt khi đi qua lò, và chờ đợi thời gian đến.
6. Bạn chỉ có thể kết nối một Oven Tester logger với máy tính tại một thời điểm. Không thể được kết nối với máy tính cùng một lúc nhiều hơn một máy ghi đến cùng một cổng USB và sau đó chọn một trong số họ.
7Sau khi một lò bếp một lần nữa trên lò bếp, và như vậy về hộp rào chắn nhiệt làm mát xuống trước khi sử dụng.
