Touch Screen USB RF TCK Series Thermal Profiler cho Kiểm tra Hồ sơ Tái chảy PCB Lắp ráp Điện tử

Máy đo nhiệt độ cảm ứng USB RF dòng TCK cho lò hàn reflow kiểm tra hồ sơ nhiệt sản xuất lắp ráp điện tử PCB

Giới thiệu sản phẩm

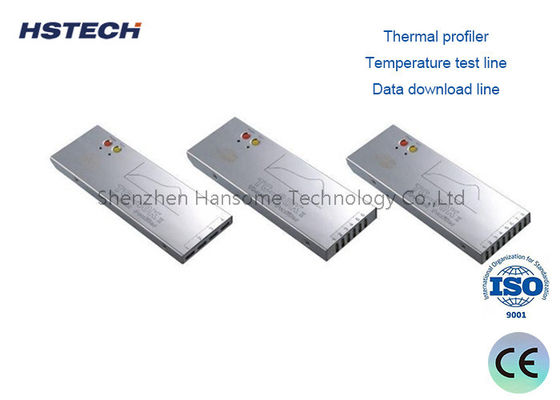

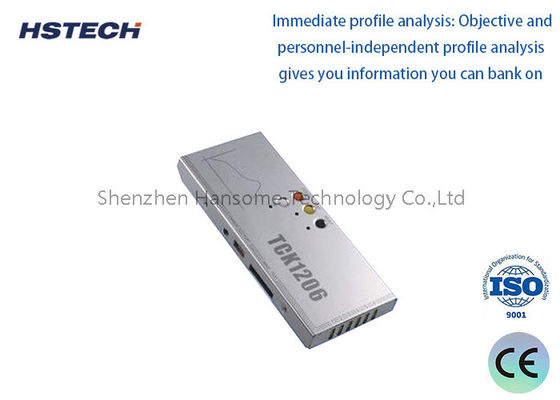

Máy đo nhiệt độ dòng TCK là thiết bị đo hồ sơ nhiệt chuyên nghiệp được chế tạo cho sản xuất SMT và lắp ráp điện tử. Được trang bị màn hình cảm ứng, nó hỗ trợ cả truyền dữ liệu không dây USB và RF. Máy đo nhiệt độ này ghi lại chính xác đường cong nhiệt độ thời gian thực khi sản phẩm đi qua lò reflow. Nó thu thập dữ liệu hồ sơ nhiệt hoàn chỉnh cho quy trình hàn reflow. Người vận hành có thể kiểm tra các thông số nhiệt độ trực tiếp trên màn hình cảm ứng hoặc xuất dữ liệu kiểm tra để phân tích thêm. Nó giúp các kỹ sư xác minh hiệu suất lò reflow, tối ưu hóa hồ sơ hàn và tránh các mối hàn bị lỗi trong quá trình sản xuất lắp ráp PCB.

Thành phần tiêu chuẩn

1. Máy đo nhiệt độ
2. Hộp cách nhiệt
3. Dây đo nhiệt độ
4. Dây tải dữ liệu
5. Bộ sạc
6. Băng keo chịu nhiệt cao
7. Đĩa CD phần mềm
8. Tua vít "+"
9. Nhíp
10. Găng tay cách nhiệt
11. Dây hàn
12. Kéo
13. Hộp đựng thiết bị
14. Hướng dẫn sử dụng
15. Giấy chứng nhận nghiệm thu
16. Bộ thu phát RF (Chọn thành phần)
17. Hệ thống kiểm tra sóng (Chọn thành phần)

Thông số kỹ thuật chính

1. Cặp nhiệt điện: Cặp nhiệt điện loại K
2. Khoảng thời gian lấy mẫu: 0,05 giây --- 600 giây Cài đặt bằng phần mềm
3. Dữ liệu ghi: 80000 điểm/kênh, Có thể ghi 20 bộ hồ sơ
4. Độ phân giải: 0,1℃
5. Phạm vi đo nhiệt độ: 0—1000℃
6. Độ chính xác đo nhiệt độ: ±1,0℃
7. Tổng công suất: ≤120mW
8. Điện áp hoạt động: 3,6VDC, pin sạc
9. Kích thước: 195(D)×82(R)×21(C)mm 195(D)×103(R)×21(C)mm
10. Hộp cách nhiệt: 245(D)×100(R)×30(C)mm
11. Chế độ bắt đầu: Thủ công, thời gian chỉ định hoặc nhiệt độ chỉ định
12. Chế độ ghi: Giám sát/Ghi
13. Chế độ kết nối: USB/RF
14. Phiên bản phần mềm: Profilermanager 2.0

Trình quản lý thư viện sản phẩm

Trình quản lý thư viện máy

Trình quản lý thư viện hàn

Trình quản lý thư viện công thức

Phân tích dữ liệu

PWI

Nhiệt độ đỉnh, Số lần vượt quá nhiệt độ

Số lần giữa nhiệt độ (Reflow)

Độ dốc giữa nhiệt độ (Reflow)

Độ dốc giữa các lần (Wave)

Các kịch bản ứng dụng đa năng

Máy đo nhiệt độ dòng TCK có khả năng thích ứng cao, đóng vai trò quan trọng trong nhiều ngành sản xuất:

• Lắp ráp điện tử SMT/DIP: Thiết yếu để tối ưu hóa đường cong nhiệt độ lò reflow và lò hàn sóng nhằm ngăn ngừa các lỗi như mối hàn nguội hoặc sốc nhiệt linh kiện.
• Sơn ô tô & thiết bị gia dụng: Theo dõi nhiệt độ chính xác cho các quy trình sơn tĩnh điện, sơn chống dính và sấy sơn ô tô.
• Sản xuất năng lượng mặt trời & thủy tinh: Giám sát hồ sơ nhiệt cho quá trình cán màng pin năng lượng mặt trời, tôi thủy tinh và ủ.
• Sấy công nghiệp & xử lý nhiệt: Đo hồ sơ chính xác cho quá trình đóng rắn nhựa epoxy, sấy sơn UV, thiêu kết men và xử lý nhiệt hợp kim nhôm.

Tại sao chọn máy đo nhiệt độ dòng TCK của chúng tôi?

Chúng tôi hiểu rằng đo hồ sơ nhiệt là xương sống của kiểm soát chất lượng quy trình. Dòng TCK nổi bật bằng cách kết hợp độ bền cấp công nghiệp với phân tích phần mềm tiên tiến. Không giống như các bộ ghi dữ liệu cơ bản, máy đo của chúng tôi chủ động giúp bạn tối ưu hóa quy trình bằng cách cung cấp thông tin chi tiết có thể hành động thông qua các chỉ số PWI và điều chỉnh đường cong mô phỏng. Với thiết kế tiêu thụ điện năng thấp, pin sạc dung lượng cao và bộ phụ kiện toàn diện (bao gồm băng keo chịu nhiệt cao, nhíp và găng tay cách nhiệt), dòng TCK được thiết kế để tối đa hóa hiệu quả hoạt động của bạn và giảm thiểu sự biến đổi của quy trình.

Sẵn sàng để hoàn thiện quy trình nhiệt của bạn?

Đừng để sự thay đổi nhiệt độ làm ảnh hưởng đến chất lượng sản phẩm hoặc năng suất của bạn. Nâng cấp lên độ chính xác và thông minh của Máy đo nhiệt độ dòng TCK. Hãy liên hệ với chúng tôi ngay hôm nay để nhận báo giá tùy chỉnh, trình diễn phần mềm hoặc để thảo luận về các yêu cầu đo hồ sơ cụ thể của bạn. Hãy để đội ngũ kỹ sư của chúng tôi giúp bạn đạt được đường cong nhiệt độ hoàn hảo cho dây chuyền sản xuất của bạn.
